Редукционный узел в сборе

Редукционный узел пара в сборе для стабилизации давления пара в паропотребителях и увеличения срока службы технологического оборудования.

Варианты сборки, редукционный узел (минимум)

*В случае малого расхода и диаметра паропровода, где пар редуцируется непосредственно в небольшой потребитель (как пример: варочный котел), используют самый простой вариант редукционного узла. Перед редукционным узлом устанавливают дренажный карман, для отвода воды!

ВНИМАНИЕ: в любой комплектации редукционного узла потребуется установка манометров!

Состав узла:

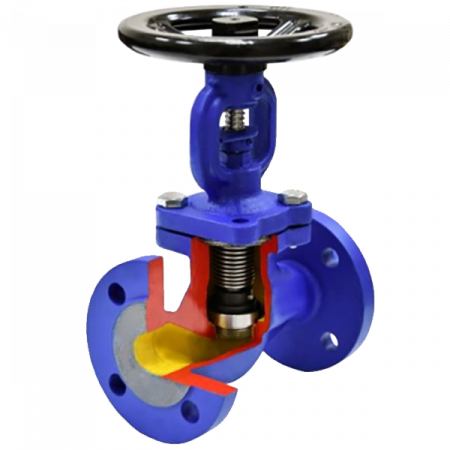

1. Запорный клапан;

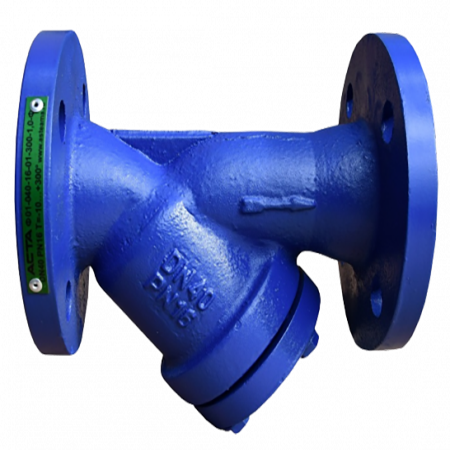

2. Сетчатый фильтр;
3. Редуктор давления.

*Риски: влажный пар, особенности которого будут сказываться на всем установленном на паропроводе оборудовании. В большей степени на редукционном клапане, так как поверхность плунжера и седла будет повреждаться водяной взвесью, что непосредственно повлияет на герметичность клапанов и точность их регулировки.

Комплектация редукционного узла (минимум)

Цена: от 134 000 ₽

Варианты сборки, редукционный узел (стандарт)

*В случае использования редукционного узла на системе с насыщенным паром, без излишней влаги или есть необходимость/безмерное желание заказчика сэкономить (по каким-то причинам), при этом взяв на себя ответственность (о которой чуть ниже), происходит отказ от сепаратора и байпасной линии, следовательно состав узла “стандарт” будет выглядеть следующим образом:


На рисунке изображен главный трубопровод без байпасной линии и сепаратора.

Состав узла:

1. Запорные клапаны;
2. Сетчатые фильтры;
3. Манометры;
4. Смотровые стекла;

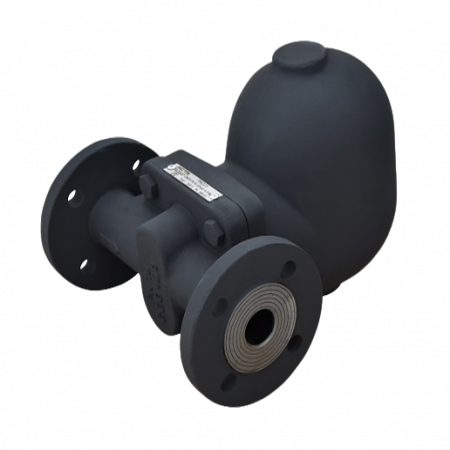

5. Конденсатоотводчики;

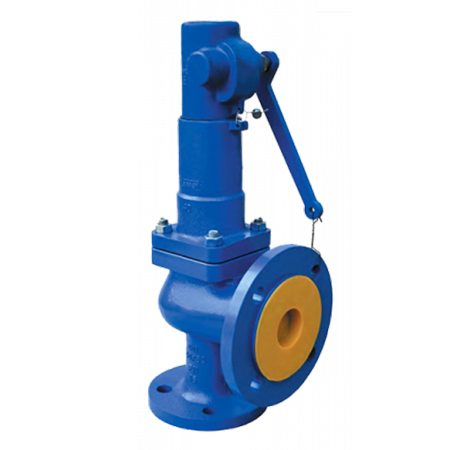

6. Предохранительный клапан;

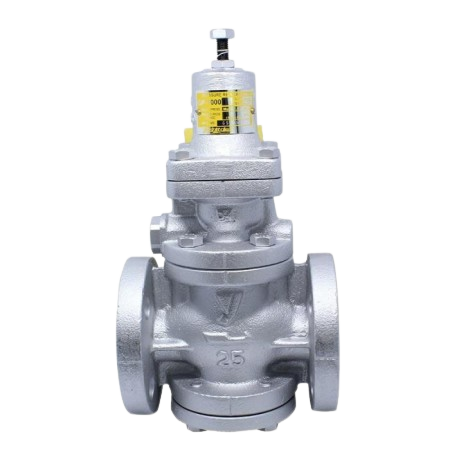

7. Редуктор давления;
8. Измерительная линия;
9. Промежуточная емкость;
10. Трубка и клапан под манометры

*Риски: влажный пар, особенности которого будут сказываться на всем установленном на паропроводе оборудовании. В большей степени на редукционном клапане, так как поверхность плунжера и седла будет повреждаться водяной взвесью, что непосредственно повлияет на герметичность клапанов и точность их регулировки.

Устройство редукционного узла

Комплектация уровень “стандарт”, обеспечит базовый функционал редукционного узла, особенно если регулятор давления установлен после распределительной гребенки, с которой уже обеспечивается дренаж конденсата и пар поступает относительно сухой. В таком случае можно не беспокоится за “здоровье” регулятора, но в любом варианте необходимо установить перед ним вентиль и фильтр. Вентиль для производства технического обслуживания и ремонтно-восстановительных работ, а фильтр убережет редукционный клапан от механических абразивов.

Комплектация редукционного узла (стандарт)

Наш опыт по обеспечению автоматического регулирования подачи пара.


Цена: от 228 000 ₽

Варианты сборки, редукционный узел (максимум)

*В случае использования редукционного узла на системе с перегретым паром, можно исключить из комплектации сепаратор пара. По причине своей неэффективности из-за отсутствия конденсата в перегретом паре. В целом “максимум” узел будет выглядеть следующим образом:

На рисунке изображен главный трубопровод и байпасная линия.

Состав узла:

1. Байпас для технического обслуживания;
2. Запорные клапаны;
3. Сетчатые фильтры;

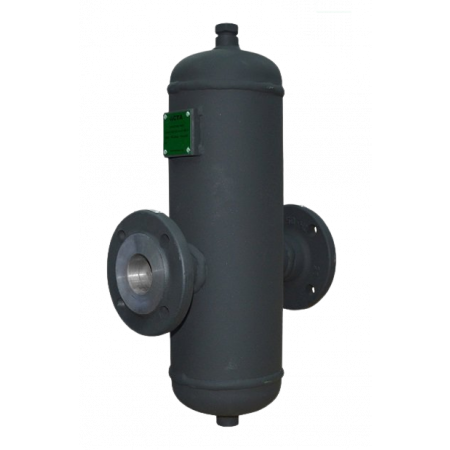

4. Сепаратор;
5. Манометры;
6. Смотровые стекла;
7. Конденсатоотводчики;
8. Предохранительный клапан;
9. Редуктор давления;
10. Измерительная линия;
11. Промежуточная емкость;
12. Трубка и клапан под манометры.

*Дополнительно к схеме организуют узел безопасности, перед предохранительным клапаном выставляют редукционный клапан для точной регулировки, а за предохранительным клапанов - воздухоотводчик и прерыватель вакуума.

Что нужно знать о сепараторах пара
Воздухоотводчики для паровых систем
В каких точках паропровода устанавливать прерыватели вакуума

Комплектация уровня “максимум”, снижает возможности возникновения аварийных ситуаций при эксплуатации, увеличивает рабочий ресурс оборудования, обеспечивает осушение и точную регулировку давления.

Комплектация редукционного узла (максимум)

*Сможем поставить на раме как готовое изделие (все нюансы у наших менеджеров).


Цена: от 332 000 ₽

Порядок взаимодействия:

• Сформулировать задачу (запрос), подготовить исходные и требуемые технические параметры;
• Связаться с нами по телефону или почте и выделить время для обсуждения задачи с нашим специалистом;
• Утвердить расчет и технические параметры оборудования, подписать договор (спецификацию);
• Оплатить утвержденное оборудование;
• Осуществить монтаж полученного оборудования.

Видеоролик о подборе редукционного узла на пар

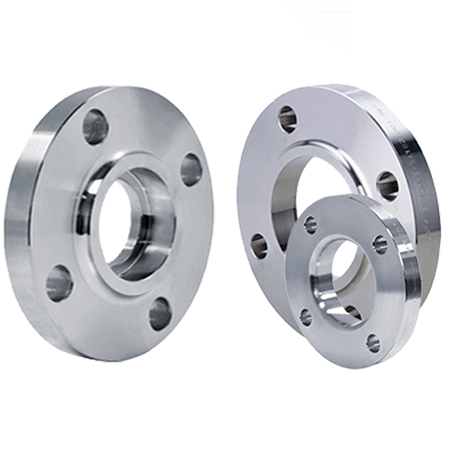

Отдельные комплектующие узла

В том случае, если Вам не нужен весь узел, мы сможем отдельно подобрать необходимые комплектующие. Для этого нужно связаться с нами и согласовать необходимое оборудование под Ваш проект.

Что Вы получите обратившись к нам?

Наши инженеры проконсультируют Вас и осуществят подбор оптимального парового и пароконденсатного оборудования, под Ваши индивидуальные потребности. Присылайте свой проект - получите бесплатную экспертную оценку его реальности.
