ОПИСАНИЕ ECRU электрической установки сбора и возврата конденсата
Электрические установки сбора и возврата конденсата серии ADCAMAT ECRU рекомендуются для перекачки горячего конденсата на более высокий уровень водяного столба или для нагнетания давления. Этот конденсат обычно применяется в качестве питательной воды для барабанов котла. Стандартные модели предназначены для расходов до 20 м3/ч включительно или с более высокими расходами (по запросу).Установка состоит из конденсатного бака (ресивера), металлической опорной рамы, электрических насосов, уровнемера, датчиков уровня, запорной арматуры, смонтированного щита управления и трубопроводной обвязки для соединения элементов установки. Подробнее о том, зачем нужна станция сбора и возврата конденсата и какую лучше выбрать, читайте в статье на нашем сайте.
ПРИНЦИП ДЕЙСТВИЯ ECRU электрической установки сбора и возврата конденсата
Конденсат стекает в ресивер через внутренние соединения, с нержавеющими перфорированными трубами, расположенные в верхней части ресивера. Когда уровень конденсата достигает отметки верхнего уровня, запускается процесс перекачки конденсата. При нормальных рабочих условиях, насосы работают в переменном режиме, что означает, что они поочерёдно меняют друг друга в конце каждого цикла. В случае пиковых нагрузок, когда уровень конденсата продолжает подниматься, запускается процесс перекачки конденсата, при котором работают одновременно оба насоса для сброса пиковых нагрузок.ОПИСАНИЕ ОСНОВНЫХ ЭЛЕМЕНТОВ ECRU электрической установки сбора и возврата конденсата
Конденсатный бак (ресивер) может быть полностью изготовлен из нержавеющей стали AISI 316 или углеродистой стали, оснащён штуцерами для перелива, воздухоотвода, дренажа, подачи конденсата в насосы и магнитным уровнемером с двухпозиционными переключателями.Запорная арматура и другое сопутствующее оборудование включает в себя полнопроходные шаровые краны на линии подачи конденсата в насосы, вентили с ручным приводом на напорном конденсатопроводе, бесшовные трубы из углеродистой стали, фильтры и манометры.
Металлическая рама изготовлена из конструкционной стали, обработана пескоструйным аппаратом и лакокрасочным покрытием.
Электрический насос может быть изготовлен из нержавеющей стали или чугуна, способен выдерживать температуру конденсата до 98 °C и спроектирован с низким кавитационным запасом. О том, как использовать конденсат с пользой Вы сможете узнать в этой статье.
Основные свойства щита управления: состоит из металлической оболочки со степенью защиты IP65 или выше; устанавливает один из режимов работы: переменный или каскадный (одновременный); выявляет неисправности каждого насоса; сигнализирует высокий и низкий уровень жидкости; имеет ограничитель работы холостого хода насоса; имеет многопозиционный (селекторный) переключатель режима эксплуатации и бесконтактные телеметрические клеммы для удалённого контроля параметров. Щит управления требует трехфазный, переменный ток напряжением 380-410 В, блок питания частотой 50 Гц.
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ:
- Теплоизоляция;
- Рама из нержавеющей стали;
- Трубопроводы из нержавеющей стали;
- Различные диапазоны производительности установки;
- Различные варианты конструкционного исполнения.
СЕРТИФИКАЦИЯ
Электрические установки сбора и возврата конденсата ADCAMAT ECRU спроектированы для работы при атмосферном давлении и, следовательно, выходят за рамки действия Европейской Директивы об оборудовании, работающего под давлением. Установки соответствуют требованиям Европейской Директиве о машинном оборудовании и поэтому имеют маркировку знаком СЕ.При поставке установки со встроенным щитом управления гарантировано соответствие Директиве ЕС по низковольтному электрооборудованию и Директиве электромагнитной совместимости устройств. Декларация соответствия поставляется вместе с оборудованием согласно релевантным Директивам, которые находятся в использовании.
| ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | ||||
|---|---|---|---|---|
| Модель | d1 | d2 | d3 | d4 |
| EC255 | DN50 | DN50 | DN80 | DN50 |
| EC600 | DN65 | DN65 | DN100 | DN65 |
| EC850 | DN100 | DN100 | DN100 | DN100 |

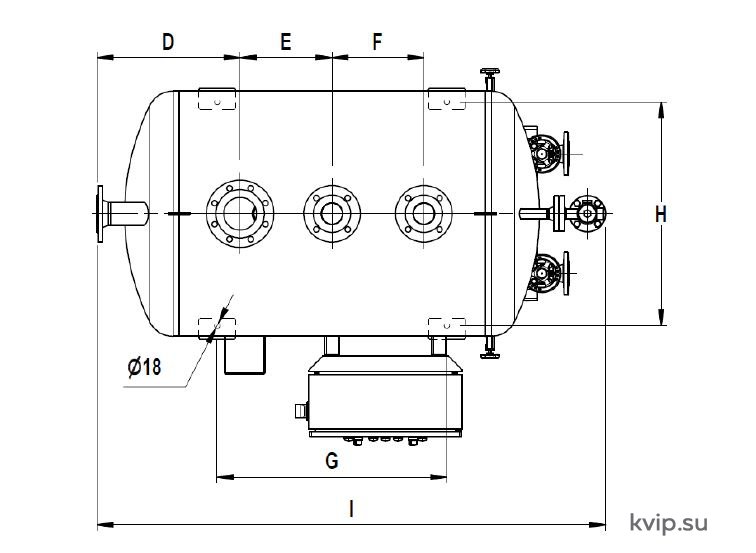

| ГАБАРИТНЫЕ РАЗМЕРЫ (мм) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Модель | A | B | C | D | E | F | G | H | I | J | L | M | N | O | P |
| EC255 | 1450 | 1645 | 1236 | 423 | 300 | 300 | 680 | 430 | 1577,5 | 500 | 780 | 827 | 577 | 250 | 500 |
| EC600 | 1725 | 1945 | 1354 | 467 | 300 | 300 | 750 | 730 | 1660,5 | 800 | 850 | 1200 | 727 | 473 | 500 |
| EC850 | 1700 | 1945 | 1854 | 617 | 400 | 400 | 1000 | 730 | 2160,5 | 800 | 110 | 1200 | 727 | 473 | 500 |
| СПЕЦИФИКАЦИЯ | ||
|---|---|---|
| ПОЗ | ОБОЗНАЧЕНИЕ | МАТЕРИАЛ* |
| 1 | Металлическая рама |
S235JR / 1.0038 AISI304 / 1.4301 |
| 2 | Конденсатный бак, ресивер |
AISI 316 / 1.4401 P235GH / 1.0325 |
| 3 | Шаровой кран | ADCA M3I / MWS1 |
| 4 | Фильтр | ADCA IS16F |
| 5 | Электрический насос | - |
| 6 | Обратные клапаны | ADCA RD40 |
| 7 | Манометр | ADCA MAN100 |
| 8 | Сифон | ADCA GSU |
| 9 | Манометрический кран | ADCA GC400 |
| 10 | Ручной вентиль | ADCA VF20 |
| 11 | Магнитный уровнемер | ADCA MLI |
| 12 | Указатель уровня | ADCA MLI |
| 13 | Датчик уровня | ADCA MS |
| 14 | Щит управления | - |
| 15 | Теплоизоляция | Минеральная вата / Алюминий |
* Представленные ссылки являются ориентировочными и могут быть изменены без уведомления.
| ШИФРЫ ИЗДЕЛИЙ КОНДЕНСАТНОЙ СТАНЦИИ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Модель | EC | 255 | S | S | 2T10 | S | S | X | X | E |
|
|
|
|
|
|
|
|
|
|
|
|
| Электрическая установка сбора и возврата конденсата | EC | |||||||||
| Объем ресивера | ||||||||||
| 225 литров | 255 | |||||||||
| 600 литров | 600 | |||||||||
| 850 литров | 850 | |||||||||
| Материал ресивера | ||||||||||
| Углеродистая сталь | S | |||||||||
| Нержавеющая сталь AISI316 / 1.4401 | I | |||||||||
| Количество электрических насосов | ||||||||||
| Один (нестандартный) | S | |||||||||
| Два | D | |||||||||
| Максимальный расход и гидравлический напор в метрах при упомянутом расходе | ||||||||||
| 2 м3/ч при 10 метрах (с ресивером объемом 225 л) | 2T10 | |||||||||
| 4 м3/ч при 10 метрах (с ресивером объемом 225 л) | 4T10 | |||||||||
| 10 м3/ч при 10 метрах (с ресивером объемом 600 л) | 10T10 | |||||||||
| 10 м3/ч при 20 метрах (с ресивером объемом 600 л) | 10T20 | |||||||||
| 20 м3/ч при 10 метрах (с ресивером объемом 600 л) | 20T10 | |||||||||
| 20 м3/ч при 20 метрах (с ресивером объемом 600 л) | 20T20 | |||||||||
| 30 м3/ч при 10 метрах (с ресивером объемом 850 л) | 30T10 | |||||||||
| 30 м3/ч при 20 метрах (с ресивером объемом 850 л) | 30T20 | |||||||||
| Металлическая рама | ||||||||||
| Углеродистая сталь | S | |||||||||
| Нержавеющая сталь | I | |||||||||
| Трубные соединения | ||||||||||
| Углеродистая сталь | S | |||||||||
| Нержавеющая сталь | I | |||||||||
| Щит управления | ||||||||||
| Без щита управления | X | |||||||||
| Щит управления, магнитный уровнемер, двухпозиционные переключатели и кабельный ввод | E | |||||||||
| Теплоизоляция | ||||||||||
| Без теплоизоляции | X | |||||||||
| Теплоизоляция с внешней защитой, выполненной из алюминия | T | |||||||||
| Дополнительно | ||||||||||
| В случае нестандартных комбинаций шифров к ним должно быть добавлено полное описание дополнительных шифров | E | |||||||||
