Обвязка теплообменников в филиале Черноголовки
Как мы познакомились?

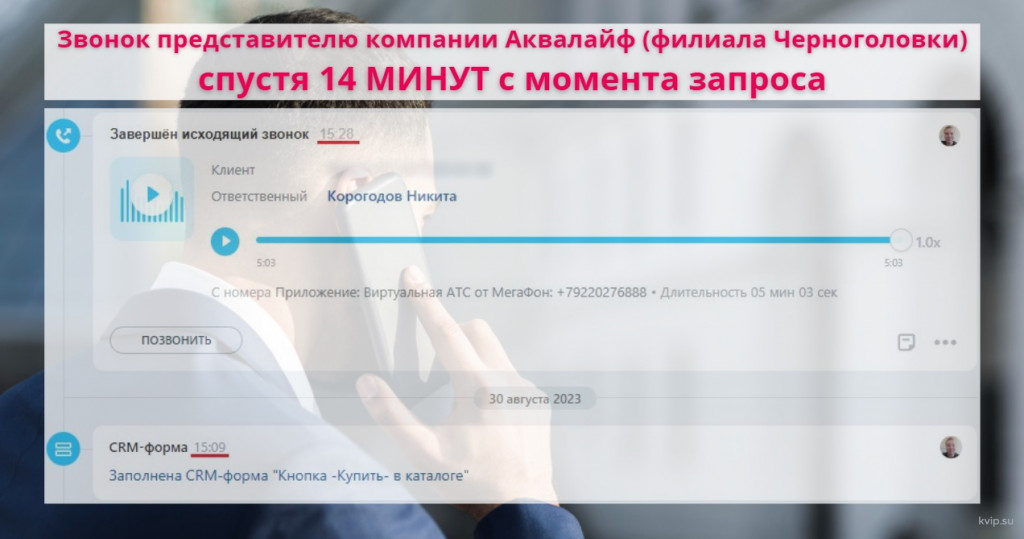

30-го августа 2023-го года, в КВиП поступил запрос на подбор регулирующего клапана для пара от инженера-программиста из компании Аквалайф (филиала Черноголовки - крупного холдинга, выпускающего безалкогольные напитки и продукты питания в России и СНГ). Спустя 14 минут, с момента подачи заявки, инженер-теплотехник КВиП позвонил для уточнения деталей.Из разговора с инженером-программистом выяснили некоторые подробности проекта, однако, для получения более детальной информации и дальнейшего обсуждения работ, нам передали контакты технического менеджера отдела поддержки и развития предприятия.
Этот кейс, как и многие другие, размещенные на нашем сайте, представляет для нас особую ценность. Это было, своего рода, боевым крещением молодого (на тот момент) инженера-теплотехника КВиП. Узнать о том, какой подвиг, в данном проекте, совершил наш боец, Вы сможете ниже.
Как обстояли дела до нашего вмешательства?
Заказчик подключал новое технологическое оборудование (это полная обвязка кожухотрубных теплообменников: узел регулирования, узел редуцирования и отвод конденсата. Теплообменники, в данном случае, “давальческие”), которое требовалось обвязать:Как и многие клиенты, представители Аквалайф не знали, как самостоятельно подбирать клапана и правильно обвязывать оборудование. Узнайте о том, почему данное явление, сегодня, встречается повсеместно, в нашей статье.Мы были первые, к кому обратились по данному проекту. Нашли нас через поисковую выдачу, по запросу подбора регулирующего клапана для пара.
Что нужно было сделать?

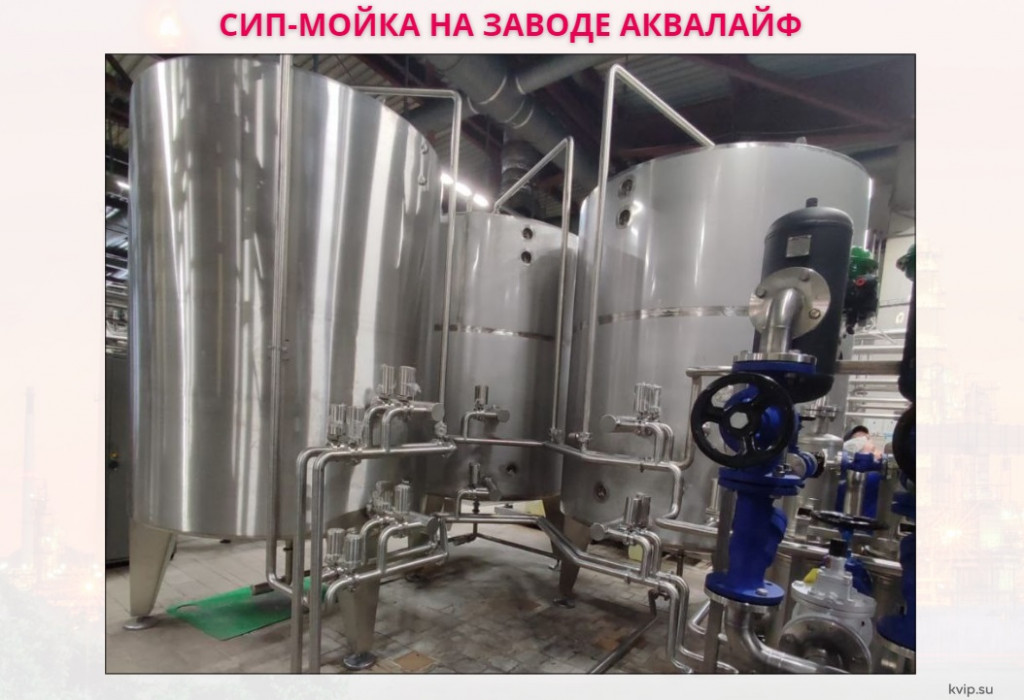

При разговоре с техническим менеджером отдела поддержки и развития завода “Аквалайф”, представитель КВиП узнал, что у Заказчика стоит “голое” технологическое оборудование и, помимо регулирующего клапана на подачу пара, нужна полная обвязка установки нагрева СИП-раствора (нагрев растворов в двух теплообменниках, с циркуляцией (после нагрева) по замкнутому контуру установки и в контур мойки цехов).Узнайте о том, как КВиП обвязали паровой реактор на крахмало-паточном заводе и с какими особенностями столкнулись - в данном проекте также требовалась полная обвязка.От нас требовалось осуществить расчет исходя из рабочих параметров, подобрать и поставить оборудование до зимы (Заказчик уведомил, что в будущем, планирует дополнить систему еще двумя установками СИП). Решение, по предложенной нами обвязке, будет приниматься коллегиально, а основными критериями выбора будут: соотношение подобранного оборудования с приемлемыми ценами и условиями поставки.
О том, как подобрать типоразмер регулирующего клапана, читайте в статье на нашем сайте.
Что мы сделали?
Для расчета параметров, инженер-теплотехник КВиП узнал у Заказчика:- Объем емкости СИП-раствора (8 кубов);
- Давление пара, подаваемое на теплообменник (2-3 бар);
- Температура нагрева раствора (40-80 градусов на циркуляции и 10-20 на подогреве, во время работы);
- Давление СИП-раствора (3 бара);
- Требуемое время нагрева емкости (от 40 до 80 минут);
- Диаметр подводящих труб (DN40 - DN50).

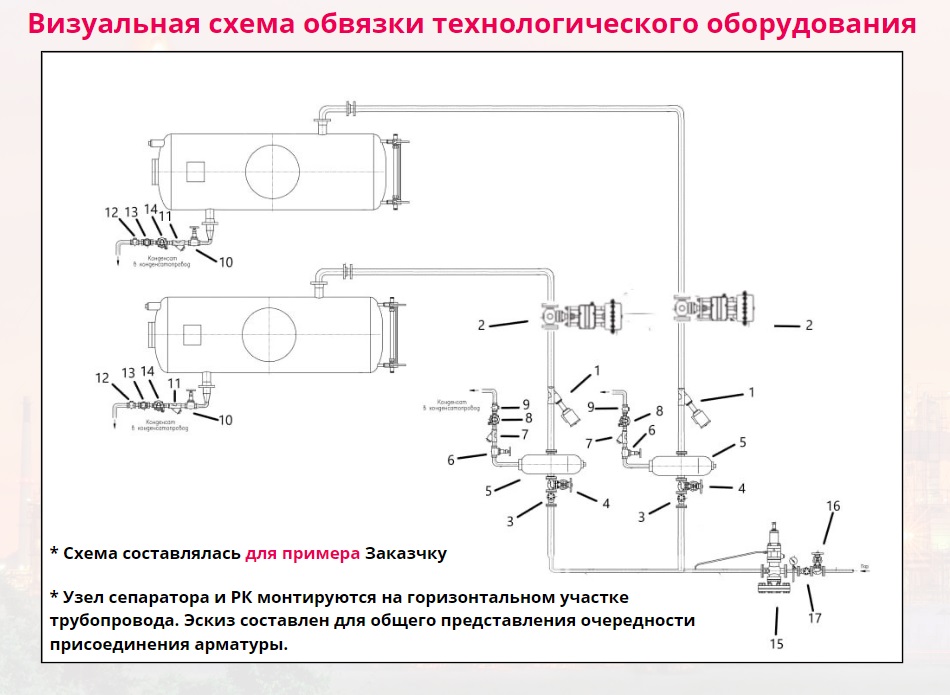

11 сентября, инженер-теплотехник КВиП отправил составленную схему представителю завода “Аквалайф” на согласование. Предварительно, нам дали “добро” по поставке всей обвязки (за исключением кожухотрубных теплообменников), однако…
При внутреннем согласовании, один из технических специалистов предприятия попросил попридержать коней, поскольку, цена слишком высока и засомневался в необходимости такого большого кол-ва оборудования в обвязке.
Инженер-теплотехник КВиП принял решение пригласить Заказчика на видеозвонок, с подробным описанием каждого элемента обвязки. Представитель Аквалайф согласился на беседу и мы согласовали дату и время встречи - она состоялась 22 сентября 2023-го года.
В результате переговоров внесли необходимые корректировки, согласовали подобранное оборудование и перешли на этап заключения договора.
Оборудование, подобранное нами:
- Клапан регулирующий с пневмоприводом;
- Фильтр чугунный фланцевый;
- Вентиль запорный с сильфонным уплотнением;
- Сепаратор пара и сжатого воздуха;
- Фильтр чугунный фланцевый;
- Конденсатоотводчик поплавковый;
- Клапан обратный подъёмный чугунный;
- Стекло смотровое двустороннее;
- Конденсатоотводчик поплавковый;
- Редукционный клапан для пара со встроенным фильтром.
Особенности проекта
Данный проект был первым, в котором молодой (на тот момент) инженер-теплотехник КВиП, отвечающий за сделку, реализовал полную обвязку СИП-объектов. Представителю КВиП удалось убедить Заказчика в необходимости индивидуального созвона с подробной и наглядной демонстрацией схемы обвязки (с описанием функций каждого элемента), благодаря чему, технический менеджер завода “Аквалайф” согласился с, предложенным нами, оборудованием.Это не первый случай, когда инженеру-теплотехнику КВиП удается убедить Заказчика в целесообразности установки того или иного оборудования, ведь немного сэкономив сейчас, Вы рискуете много потерять в будущем. Ознакомиться со схожей ситуацией, Вы сможете в кейсе на нашем сайте.Зачастую, пищевые производства, пренебрегают качеством обвязки (берут что подешевле, чтобы работало в моменте (без взгляда в будущее) и с низкими вложениями), в данном же случае, мы встретили специалистов, которые с заботой и трепетом относятся к своим системам - всегда приятно работать с профессионалами!
К какому итогу пришли?

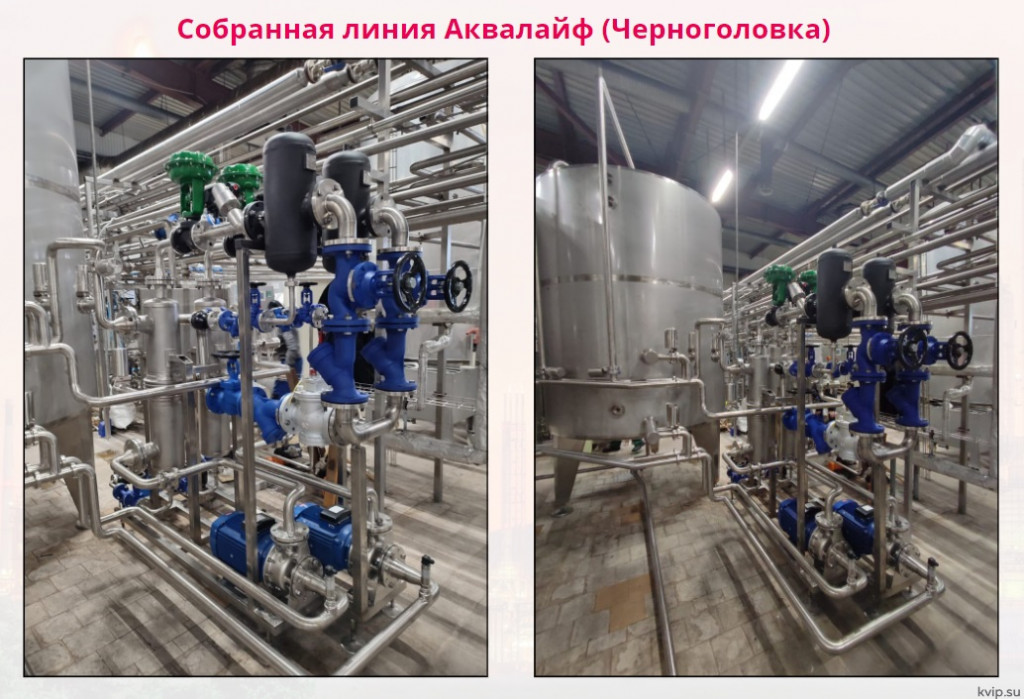

Нагрев СИП-раствора осуществляется стабильно. Заказчик любезно предоставил нам фотографии собранной линии:- Оборудование поставлено в полном объеме и в оговоренные сроки;
- Отношения с представителями завода Аквалайф (Черноголовки) сложились отличные!
- Отдельно благодарим технического менеджера отдела поддержки и развития предприятия, за проявленную заботу к своим системам, а также соблюдение договоренностей о сроках предоставления информации;
- Выражаем благодарность инженеру-теплотехнику КВиП, за инициативность и ответственный подход к работе! Благодаря ему, сегодня в мире работает на несколько исправных систем больше.
