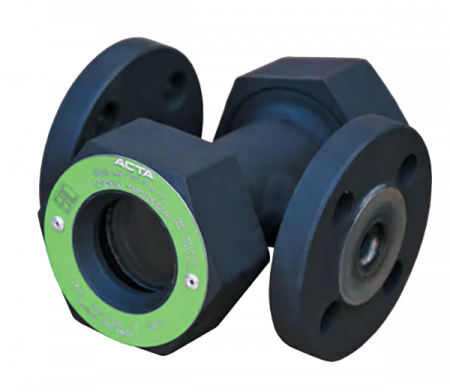

Описание АСТА И300 стекла смотрового
Стекла смотровые АСТА серии И предназначены для контроля исправной работы конденсатоотводчиков с целью предотвращения попадания пролетного пара в линию возврата конденсата, и, следовательно, большей потери энергии. Смотровые стекла устанавливаются за конденсатоотводчиком.Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Кто из Российских производителей способен заменить Danfoss
Особенности конструкции АСТА И300 стекла смотрового
- Конструкция с двойным стеклом обеспечивает лучшую видимость процесса;
- Двойная система уплотнения;
- Не требует обслуживания;
- Боросиликатное стекло для работы на паре.
Технические характеристики АСТА И300 стекла смотрового
| Номинальный диаметр DN | 15 – 25 |
| Условное давление PN | 16 |
| Максимальная температура рабочей среды | 200 °С — для И331, И333, И351, И353 |
| 280°С — для И331, И333, И351, И353 | |
| Тип присоединения | Резьбовое |
| Фланцевое по ГОСТ 33259-2015 |
Спецификация материалов АСТА И300 стекла смотрового
| № | Наименование | Материал | |
| И331, И333 | И351, И353 | ||
| 1 | Корпус | Сталь 20 | Нержавеющая сталь 12Х18Н10Т |
| 2 | Крышка | Сталь 20 | Нержавеющая сталь 12Х18Н10Т |
| 3 | Стекло | Боросиликатное закаленное | |
| 4 | Уплотнение | Графлекс | |
Массогабаритные характеристики АСТА И300 стекла смотрового
| DN | И331/И351 (резьбовой) | ||||
| D, мм | L, мм | H, мм | S, мм | Масса, кг | |
| 15 | 15 | 130 | 144 | 118 | 2,3 |
| 20 | 20 | 150 | 144 | 118 | 2,5 |
| 25 | 25 | 160 | 144 | 118 | 2,7 |
| DN | И333/И353 (фланцевый) | ||||
| D, мм | L, мм | H, мм | S, мм | Масса, кг | |
| 15 | 15 | 130 | 144 | 118 | 3,0 |
| 20 | 20 | 150 | 144 | 118 | 4,6 |
| 25 | 25 | 160 | 144 | 118 | 6,5 |
Расшифровка маркировки АСТА И300 стекла смотрового
