Описание WiseCond E Системы сбора и возврата конденсата на базе электрических насосов
Система (установка) сбора и возврата конденсата WiseCond Е на базе электрических насосов рекомендуется для сбора и перекачки горячего конденсата для повторного использования в питательном тракте котлов или ином технологическом процессе.Система сбора и возврата конденсата WiseCond Е — энергоэффективная технология, позволяющая использовать тепло конденсата водяного пара в технологическом процессе, а также уменьшить затраты на потребление и подготовку питательной воды, что особенно актуально в системах, потребляющих воду из городской сети. Подробнее о том, зачем нужна станция сбора и возврата конденсата, читайте в статье на нашем сайте.
Установка состоит из конденсатного бака (ресивера), металлической опорной рамы, электрических насосов, уровнемера, датчиков уровня, запорной арматуры, смонтированного щита управления и трубопроводной обвязки для соединения элементов установки.
Конденсатный бак (ресивер) полностью изготовлен из нержавеющей стали, оснащен визуальным указателем уровня, патрубками поступления пароконденсатной смеси, а также технологическими штуцерами выпара, перелива (механическая защита по уровню), дренажа(ручное опорожнение баков), подачи конденсата насосами на технологию. Об автоматизации пароконденсатных систем, читайте в статье на нашем сайте.
Арматура предназначена для работы с высоко-температурными средами и имеет специальные уплотнения. О том, как использовать конденсат с пользой, читайте в нашей статье.
Насосы с высокотемпературными уплотнениями и повышенным кавитационным запасом.
Шкаф управления с сенсорной панелью оператора позволяет гибко управлять системой в ручном и автоматическом режиме.
Опции WiseCond E Системы сбора и возврата конденсата на базе электрических насосов
- Управление системой по уровню в деаэраторе (связь с существующей системой);
- Установка счетчика расхода конденсата;
- Передача данных по протоколу Ethernet;
- Система контроля качества конденсата;
- Патрубки, рама, насосы и арматура из нержавеющей стали.

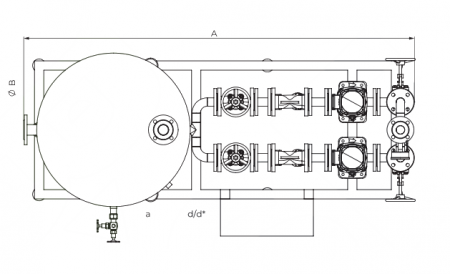

Габаритные размеры и диаметры присоединительных патрубков WiseCond Е (0,5-5 м3/ч)
|
Наимен ование |
Диаметры патрубков | Максимальная потребляемая мощность, кВт | ||||||||
| а (выпер) | b (подача конденсата в бак) | c (перелив) | d/d* (гильза датчика верхнего/нижнего уровня) | е (гильза аналогового датчика уровня) | i (устройство визуального контроля уровня) | g (дренажный патрубок) | h (выход конденсата на технологию) | j (гильза датчика протока) | ||
| WiseCond Е - Р -0,2/0.5/50 -1/1/0 -WM - 0 - L5L(2) | 32 | 32 | 25 | При наличии дискретных датчиков (стандартное исполнение) входят в комплект поставки | При наличии аналогового датчика уровня (стандартное исполнение) входит в комплект поставки | Входит в ком- плект поставки | 1/2" | 25 | Входит в ком- плект поставки | 0.8 |
| WiseCond Е - Р -0,2/0,5/50 -1/1/0 -WM - 0 -LSL(2) | 1.6 | |||||||||
| WiseCond Е - Р -0,2/1/30 -1/1/0 -WM - 0 - LSL(2) | 40 | 40 | 32 | 1" | 25 | 0.8 | ||||
| WiseCond Е - Р -0,2/1/50 -1/1/0 -WM - 0 - LSL(2) | 1.6 | |||||||||
| WiseCond Е - Р -0,4/2/30 -1/1/0 -WM - 0 -LSL(2) | SO | 50 | 40 | 1" | 40 | 1,2 | ||||
| WiseCond Е - Р -0,4/2/50 -1/1/0 -WM - 0 -LSL(2) | 1.6 | |||||||||
| WiseCond Е - Р -0,5/3/30 -1/1/0 -WM - 0 - LSL(2) | so | so | 40 | 1” | 40 | 1.2 | ||||
| WiseCond Е - Р -0,5/3/50 -1/1/0 -WM - 0 -LSL(2) | 2,4 | |||||||||
| WiseCond Е - Р -0,75/4/30 -1/1/0 -WM - 0 - LSL(2) | so | 50 | 40 | 1" | 40 | 1.6 | ||||
| WiseCond Е - Р -0,75/4/50 -1/1/0 -WM - 0 - LSL(2) | 3.2 | |||||||||
| WiseCond Е - Р -1/5/30 -1/1/0 -WM - 0 -LSL(2) | 50 | so | 40 | 1” | 40 | 2,4 | ||||
| WiseCond Е - Р -1/5/50 -1/1/0 -WM - 0 -LSL(2) | 50 | so | 40 | 3.2 | ||||||
| Наименование | A | В | С | D | E |
|---|---|---|---|---|---|
| WiseCond Е - Р -0,2/0,5/30 -1/1/0 -WM - 0 - LSL(2) | 1770 | 600 | 1250 | 1500 | 700 |
| WiseCond Е - Р -0,2/0,5/50 -1/1/0 -WM - 0 -LSL(2) | |||||
| WiseCond Е - Р -0,2/1/30 -1/1/0 -WM - 0 - LSL(2) | 1770 | 600 | 1250 | 1500 | 700 |
| WiseCond Е - Р -0,2/1/50 -1/1/0 -WM - 0 - LSL(2) | |||||
| WiseCond Е - Р -0,4/2/30 -1/1/0 -WM - 0 -L5L(2) | 2110 | 820 | 1600 | 1500 | 885 |
| WiseCond Е - Р -0,4/2/50 -1/1/0 -WM - 0 -LSL(2) | |||||
| WiseCond Е - Р -0,5/3/30 -1/1/0 -WM - 0 - LSL(2) | 2110 | 820 | 1600 | 1500 | 885 |
| WiseCond Е - Р -0,5/3/50 -1/1/0 -WM - 0 -LSL(2) | |||||
| WiseCond Е - Р -0,75/4/30 -1/1/0 -WM - 0 - LSL(2J | 2190 | 900 | 1800 | 1500 | 1000 |
| WiseCond Е - Р -0,75/4/50 -1/1/0 -WM - 0 - LSL(2) | |||||
| WiseCond Е - Р -1/5/30 -1/1/0 -WM - 0 -LSL(2) | 2270 | 980 | 2150 | 1500 | 1100 |
| WiseCond E - Р -1/S/S0 -1/1/0 -WM - 0 -LSL(2) |
Габаритные размеры и диаметры присоединительных патрубков WiseCond Е (6-25 м3/ч)
|
Наимен ование
|
|
Диаметры патрубков | Максимальная потребляемая мощность, кВт | |||||||
| а (выпер) | b (подача конденсата в бак) | c (перелив) | d/d* (гильза датчика верхнего/нижнего уровня) | е (гильза аналогового датчика уровня) | i (устройство визуального контроля уровня) | g (дренажный патрубок) | h (выход конденсата на технологию) | j (гильза датчика протока) | ||
| WiseCond E - Р -1/6/30 -1/1/0 -WM - 0 - LSL{2> | 65 | 65 | 50 | При наличии дискретных датчиков (стандартное исполнение) входят в комплект поставки | При наличии аналогового датчика уровня (стандартное исполнение) входит в комплект поставки | Входит в ком- плект по- ставки | 1" | 50 | Входит в комплект поставки | 2,4 |
| WiseCond Е - Р -1/6/50 -1/1/0 -WM - 0 - LSL(2) | 4,7 | |||||||||
| WiseCond Е - Р -1,5/8/30 -1/1/0 -WM - 0 - LSL(2) | 65 | 65 | 50 | 1" | 50 | 3.2 | ||||
| WiseCond Е - Р -1,5/8/50 -1/1/0 -WM - 0 - LSL(2) | 4,7 | |||||||||
| WiseCond Е - Р -2/10/30 ■ 1/1/0 -WM - 0 - LSL(2) | 65 | 65 | 50 | 1" | 50 | 4,7 | ||||
| WiseCond Е - Р -2/10/50 -1/1/0 -WM - 0 -LSL(2) 4 | 6.3 | |||||||||
| WiseCond Е - Р -25/15/30 -1/1/0 -WM - 0 - LSL(2) | 80 | 80 | 65 | 1-1/21" | 65 | 8.4 | ||||
| WiseCond Е - Р -2,5/15/50 -1/1/0 -WM - 0 - LSL(2) | 11.6 | |||||||||
| WiseCond Е - Р -3,4/20/30 -1/1/0 -WM - 0 -LSL(2) | 100 | 100 | 80 | 1-1/21" | 80 | 8.4 | ||||
| WiseCond Е - Р -3,4/20/50 • 1/1/0 -WM ■ 0 -LSL(2) | 11,6 | |||||||||
| WiseCond Е - Р -4,2/25/30 - 1/1/0 -WM - 0 - LSL(2) | 100 | 100 | 80 | 1-1/21" | 80 | 8,4 | ||||
| WiseCond Е - Р -4,2/25/50 -1/1/0 -WM - 0 - LSL(2) | 15,8 | |||||||||
