Описание
Moдель: CPU20 (вентилируемая в атмосферу)Вес: 486 кг

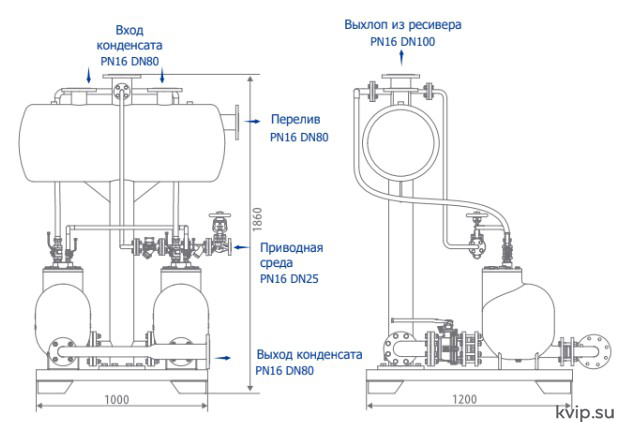

Габаритные размеры (ШхГхВ): 1000x1200x1860 (мм)
Номинальное давление: PN16
Mаксимальное допустимое давление: 1.6 МПа/204°С
Mаксимальное рабочее давление: 1.37 МПа/250°С
Стандартные фланцы: PN16 RF
Расход приводного пара: 5 кг/т перекачиваемого конденсата.
Расход приводного сжатого воздуха: 7.6 м3/т перекачиваемого конденсата.
Ресивер работает под атмосферным давлением и является накопителем конденсата во время цикла выдавливания конденсата в конденсатную линию.
Стандарты
- GB/T12250-2005 Конденсатоотводчики - термины, маркировка, габаритные и монтажные размеры.
- GB/T22654-2008 Конденсатоотводчики - технические условия.
- GB/T12251-2005 Конденсатоотводчики - методы испытаний.
- ISO 6948 Автоматические конденсатоотводчики.
Производство и функциональные испытания
Состав установки
|
Позиция |
Модель |
Ном. диаметр |
Maтериал |
Кол-во |
|
Насос |
CPU20 |
DN80/DN50 |
WCB |
2 |
|
Обратный клапан |
|
DN80 PN16 |
304 |
2 |
|
Обратный клапан |
|
DN50 PN16 |
304 |
2 |
|
Ресивер |
|
|
Q345 |
1 |
|
Шаровой кран |
|
DN25 |
304 |
2 |
|
Шаровой кран |
|
DN15 |
304 |
2 |
|
Конденсатоотводчик |
|
DN15 |
WCB |
1 |
|
Запорный клапан |
|
DN15 PN16 |
WCB |
1 |
|
Рама |
|
|
Q345 |
1 |
|
Шаровой кран |
|
DN80 PN16 |
WCB |
2 |
|
Фильтр |
|
DN15 PN16 |
WCB |
1 |
|
Шланг выхлопа насоса |
|
DN25 PN16 |
304 |
2 |

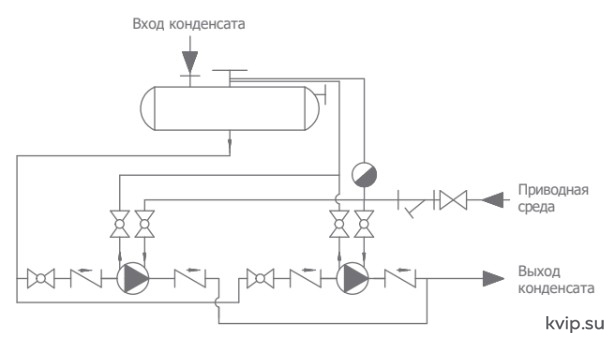

Принципиальная схема установки
