Описание Редукционного клапана Spirax Sarco DP27
Клапан серии DP27 Spirax Sarco - редукционный клапан прямого действия с пилотным управлением для снижения давления насыщенного и перегретого пара.
Об устройстве редукционного узла читайте тут. Об устройстве и классификации регуляторов можно узнать здесь.
Особенности Spirax Sarco DP27 Клапана редукционного
- Высокая производительность и рабочие характеристики. Немедленно реагирует на колебания входного давления и изменение расхода, поддерживая пониженное давление на постоянном уровне;
- Просто конструкции, редко отказывает, легко обслуживается;
- Удобная регулировка давления и широкий диапазон установок давления;
- Нет необходимости в дополнительных источниках энергии (воздух или электричество). Компактность облегчает работу сантехники.
DN и соединения:
Резьба BSP (BS 21 параллельная) или NPT (только ½", ¾" и 1").Фланцы DN15LC, DN15, DN20, DN25, DN32, DN40 и DN50.
Стандартные фланцы: DN15 - DN50 - PN16/25:
DN25 - DN50 - BS 10 Table H и ASME 300.
Фланцы по спец заказу: DN15 - DN50 - JIS 10/16 и ASME 150;
DN15 - DN20 - BS 10 Table F;
DN15 - ASME.

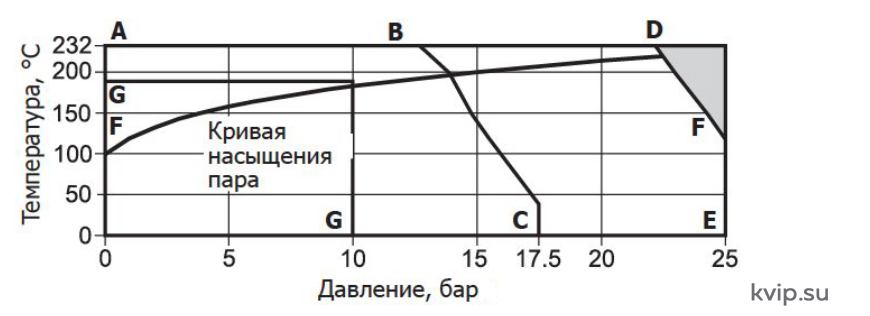

Ограничение применения:
A - D - E Резьба и фланцы PN25 и ASME 300.
A - B - C Фланцы ASME 150.
Прим: DP27 имеет универсальную коническую пружину для настройки давления за клапаном в диапазоне 0.2 - 17 бар.
| Корпус соответствует нормали | PN25 | |
|
Максимальное расчетное давление |
А - D - E | 25 бар при 120°C |
| A - B -C | 17.2 бар при 40°С | |
| Максимальная расчетная температура | 232°C при 21 бар | |
| Минимальная расчетная температура | -10°C | |
|
Макс. давление до клапана при использовании на насыщенном паре. Для ASME 150, см. A - B - C. |
17 бар | |
|
Макс. рабочая температура при использовании на насыщенном паре. Для ASME 150, см. A - B - C. |
232°C при 17 бар | |
| Минимальная рабочая температура | 0°C | |
| Прим.: При более низких температурах требуется консультация специалистов. | ||
| Maксимальный перепад давления | 17 бар | |
| Давление холодного гидроиспытания | 38 бар | |
| Прим.: При установленных внутренних деталях давление испытания не более | 25 бар | |
Материалы:
|
№ |
Деталь |
Материал |
|
|
1. |
Настроечный болт |
Сталь |
BS 3692 Gr. 8.8 |
|
2. |
Стопорная гайка |
Сталь |
BS 3692 Gr. 8 |
|
3. |
Кожух пружины |
Чугун SG |
DIN1693 GGG 40.3 |
|
4. |
Верхняя нажимная пластина |
Сталь нерж. |
ASTM A351/A351M CF8M |
|
5. |
Настроечная пружина |
Сталь нерж. |
BS 2056 302 S 25 |
|
6. |
Нижняя нажимная пластина |
Латунь |
BS 2872 CZ 122 |
|
7. |
Болты и гайки |
Сталь BS 4439 Gr. 8.8 |
BS 3692 Gr. 8 |
|
8. |
Пилотные диафрагмы |
DP27/G/Y - Бронза фософористая |
BS 2870 PB102 1980 |
|
9. |
Камера пилотного клапана |
Чугун SG |
DIN 1693 GGG 40.3 |
|
*10. |
Толкатель пилотного клапана |
Сталь нерж. |
BS 970 431 S 29 |
|
11. |
Седло пилотного клапан с уплотн. |
Сталь нерж.+ PTFE |
BS 970 431 S 29 |
|
*12. |
Шарик пил. клапана |
Сталь нерж. |
AISI 420 |
|
*13. |
Пружина пил. клап. |
Сталь нерж. |
BS 2057 302 S 25 |
|
*14. |
Клипса пил. клап. |
Сталь нерж. |
BS 1449 301 S 21 |
|
15. |
Прокладка |
Сталь нерж. |
BS 1449 316 S 11 |
|
16. |
Крышка |
Сталь нерж. |
BS 970 431 S 29 |
|
17. |
Фильтр. элемент |
Латунь |
|
|
18. |
Сетка фильтра |
Сталь нерж. |
ASTM A240 TP 304 |
|
19. |
Прокладка корпуса |
Графит армированный нерж. сталью |
|
|
20. |
Возвратная пружина гл. клапана |
Сталь нерж. |
BS 2056 302 S 25 |
|
21. |
Главный клапан |
Сталь нерж. |
BS 970 431 S 29 |
|
22. |
Седло главного кл. |
Сталь нерж. |
BS 970 431 S 29 |
|
23. |
Импульсная трубка |
Медь |
BS 2871 C 106 SH |
|
24. |
Корпус |
Чугун SG |
DIN 1693 GGG 40.3 |
|
25. |
Шпильки и гайки |
Сталь M10 x 25 мм |
BS 4439 Gr. 8.8 BS 3692 Gr. 8 |
|
26. |
Камера гл. диафрагмы (верхняя часть) |
Чугун SG |
DIN 1693 GGG 40.3 |
|
27. |
Камера гл. диафрагмы (нижняя часть) |
Чугун SG |
DIN 1693 GGG 40.3 |
|
28. |
Болты и гайки |
Сталь M12 x 50 мм |
BS 3692 Gr. 8.8 BS 3692 Gr. 8 |
|
29. |
Главная диафрагма |
Бронза фосфористая |
BS 2870 PB 102 1980 |
|
30. |
Нажимная пластина |
Латунь |
BS 2872 CZ 122 |
|
31. |
Толкатель |
Сталь нерж. |
BS 970 431 S 29 |
|
32. |
Стопорная гайка |
Сталь |
BS 3692 Gr. 8 |
|
33. |
Балансировочная трубка в сборе |
Латунь и медь |
|
|
34. |
Пробка 1/8" BSP |
Сталь |
|
|
Прим.: Деталь не показана |
|||
|
*Прим.: Детали 10, 12, 13 и 14 показаны отдельно. |
|||

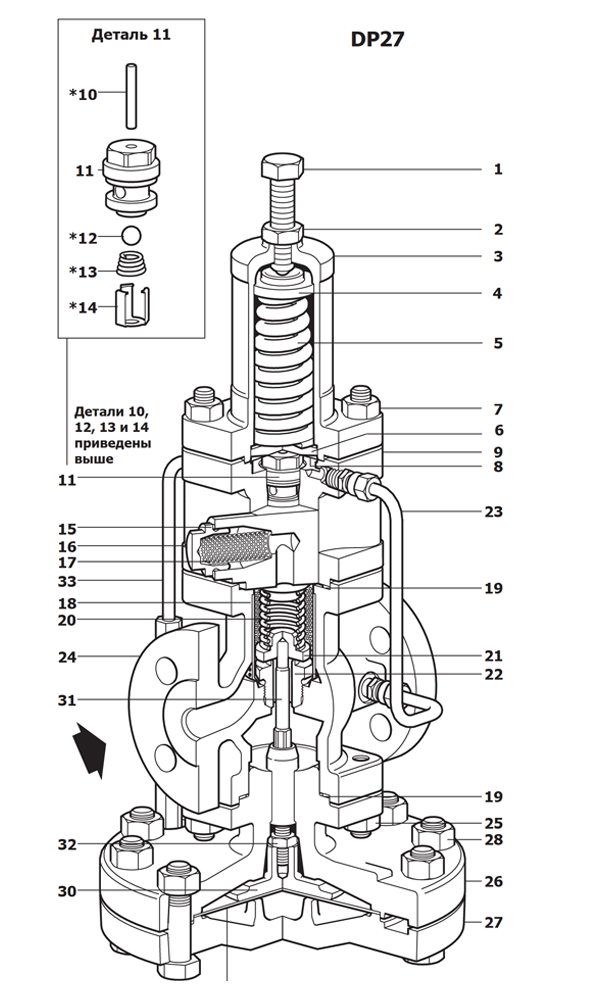

Рис 1
Монтаж:

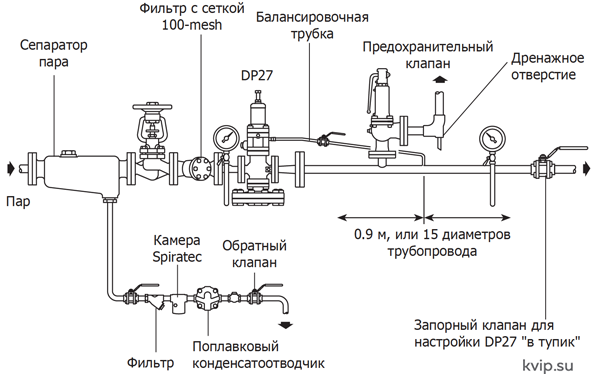

Клапан должен всегда монтироваться на горизонтальном трубопроводе, камера основной диафрагмы должна находиться снизу (рис. 2).
Рис.2. Рекомендуемая схема монтажа

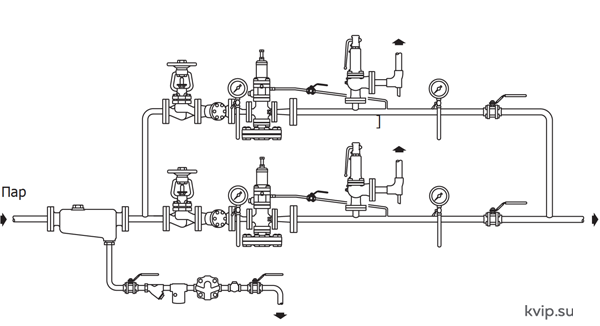

При больших нагрузках, больших перепадах нагрузки или необходимости точного регулирования, можно использовать параллельно два или больше клапанов (рис. 3).
Рис.3. Монтаж двух редукционных клапанов в параллель

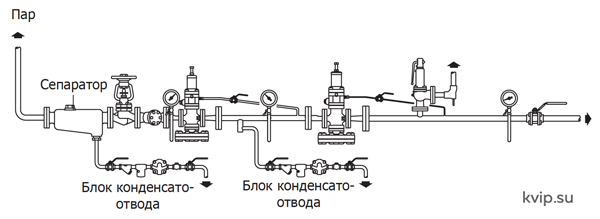

При снижении давления более, чем в 10 раз рекомендуется рассмотреть возможность последовательной установки двух клапанов. Во избежание нестабильности объем трубопровода между клапанами должен быть эквивалентен минимум 50 диаметрам по длине промежуточного трубопровода. Для обеспечения отвода конденсата в пространстве между клапанами требуется установка блока конденсатоотвода (рис. 4).
Рис.4. Последовательная установка двух редукционных клапанов
