В каких точках паропровода устанавливать прерыватели вакуума

Знакома ситуация, когда до недавних пор нормально действующий паропровод вдруг окутывается клубами пара, в системе падает давление, а потребители не получают достаточного количества тепла? Как правило, это значит одно — нарушена герметичность трубопровода вследствие повреждения труб или их соединений. В подобных проблемах обычно винят усталость металла, неправильный монтаж, гидроудары. Но совершенно забывают еще об одной возможной причине — образование вакуума в системе.

Вакуум в паропроводах может образовываться в результате резкой остановки подачи пара при закрытии клапана. Например, при выходе из строя парогенератора, отключении насоса, остывании, дренаже или в системах с регулируемой подачей пара. При таких ситуациях находящийся в паропроводе пар начинает конденсироваться, уменьшаясь в объеме, вследствие чего и образуется вакуум.

Значительное понижение давления в системе способно провоцировать обратное движение конденсата в теплообменник (гидроудар), вызвать деформации стенок оборудования (сплющивание, вогнутость, замятие), механические повреждения парогенератора и теплообменных аппаратов, нарушение целостности имеющихся уплотнений и т.д.

Предотвратить подобные проблемы можно с помощью установки на паропроводе прерывателей вакуума. В большинстве случаев их рекомендуется монтировать непосредственно перед теплообменным оборудованием. Однако такой вариант монтажа подходит не для всех паровых систем. В этой статье Андрей Шахтарин, руководитель компании «КВиП», расскажет, как правильно выбрать место установки прерывателя вакуума, чтобы он был максимально эффективен.

Что представляет собой прерыватель вакуума и как он работает

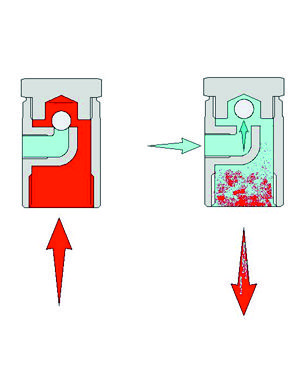

Прерыватель вакуума имеет очень простую конструкцию — в корпусе из прочной нержавеющей стали размещен шаровой элемент, служащий запорным клапаном. При наличии нормального давления в системе шар препятствует выходу пара из паропровода. При образовании вакуума смещается с седла и запускает воздух в систему, тем самым регулируя давление в трубопроводе и исключает его снижение ниже атмосферного.

Благодаря такой конструкции устройство может выполнять сразу две функции — не только уравновешивать давление в системе, но и выступать в качестве конденсатоотводчика. Кроме того, оно практически не реагируют на воздействия внешней среды и способно проработать длительное время без необходимости замены.

Места монтажа

Как правило, вакуумные прерыватели рекомендуют ставить возле автоматического воздухоотводчика для пара (термостатического конденсатоотводчика), что вполне разумно.

В случае внезапной остановы паровой системы и резкого образования вакуума прерыватель мгновенно срабатывает и запускает воздух в паропровод, выравнивая давление. После повторного запуска парогенератора воздушник стравливает этот излишний воздух, так как присутствие неконденсируемых газов в трубопроводе при работе может нанести вред системе (подробнее читайте в этой статье). В этом случае прерыватель, как и воздухоотводчик, устанавливают непосредственно перед паропотребителем. Причем необязательно в самой верхней точке системы, в принципе, место установки не регламентируется СНиП.

Такая комбинация отлично работает на пароводяных теплообменниках. Во-первых, вакуумный прерыватель успевает сработать при останове — если краны открыты, то место его установки не имеет особого значения. Во-вторых, если расположить его на выходе, то при эксплуатации устройство будет засоряться и «плеваться», так как в рабочем режиме будет постоянно контактировать с конденсатом, образующимся при прохождении пара через теплообменник.

Немного сложнее все с паровыми системами, обслуживающими оборудование с паровой рубашкой, паровоздушные калориферы, теплообменники и другие аналогичные устройства. Здесь змеевики теплообменников гораздо шире и конденсация пара происходит на большей площади. Поэтому при резкой останове системы прерыватель вакуума просто не успевает запустить достаточное количество воздуха, необходимого для выравнивания давления. Поэтому:

• Для паровоздушного оборудования небольшой мощности можно ограничиться установкой прерывателя, встроенного в конденсатоотводчик;
• Для теплообменников средней мощности достаточно поставить отдельный вакуумный прерыватель на выходе (в паровоздушных системах здесь нет конденсата);
• для мощного оборудования с расходом пара, измеряемым в тоннах/час, устройства с повышенной производительностью ставятся и на входе, и на выходе.

Наши специалисты подбирают прерыватель вакуума исходя из его пропускной способности и предполагаемых перепадов давления в системе. В компании «КВиП» вы можете получить подробную консультацию по особенностям этой продукции и приобрести прерыватель вакуума по доступной цене.
