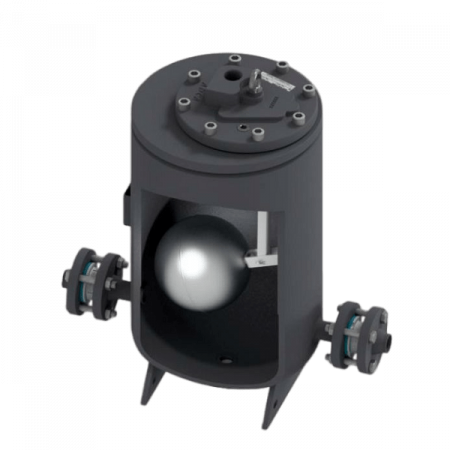

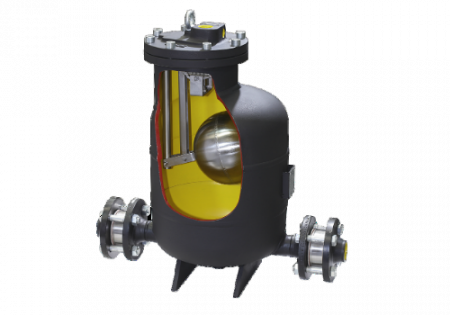

Описание ADCAMAT PPO-14 Насоса конденсатного
ADCAMAT PRO производится из углеродистой стали (по запросу возможно исполнение с корпусом из нержавеющей стали) и рекомендуется для перекачки высокотемпературных жидкостей, таких как конденсат, масла и других жидкостей. Насос начинает работать, как только перекачиваемая среда поступает в корпус и автоматически прекращает работу в случае ее отсутствия.При определенных условиях насос может использоваться для перекачки жидкости из закрытых емкостей, находящихся под вакуумом. Насос может приводиться в действие давлением пара, сжатого воздуха или других газов и может использоваться для перекачки любых видов неагрессивных жидкостей. Не требует электричества, идеально подходит для работы в пожаро-, взрывоопасных зонах.
Насосы просты в монтаже, надежная конструкция и принцип работы позволяют существенно снизить затраты на их обслуживание. Подробнее о том, зачем нужна станция сбора и возврата конденсата, читайте в статье на нашем сайте.
Тип присоединения может быть как фланцевый, так и с внутренней резьбой (используются резьбовые фланцы).
Вас могут заинтересовать:
- Наш кейс – подбор установки сбора и возврата конденсата для нефтеперерабатывающего предприятия;
- Узлы конденсатные UNIADCA CTS4U;
- Установка сбора и возврата конденсата ADCAMAT POP-K(S).
Принцип действия ADCAMAT PPO-14 Насоса конденсатного
Жидкость под действием силы тяжести (самотеком) поступает в корпус через обратный клапан, установленный на входе в насос. Заполняя корпус, жидкость поднимает поплавок, который, доходя до верхнего положения в свою очередь через рычажный механизм открывает клапан подачи управляющей среды, вследствие чего пар или сжатый воздух поступает в корпус насоса. Давление в насосе начинает подниматься до тех пор, пока не превысит противодавление в системе. О том, как использовать конденсат с пользой, читайте в нашей статье.Под действием давления жидкость открывает обратный клапан, установленный на выходе из насоса, и отводится в дренажный трубопровод. Обратный клапан, установленный на входе в насос, препятствует попаданию конденсата в подающий трубопровод. Как только поплавок опустится ниже минимально допустимого уровня, рычажный механизм закрывает клапан подачи управляющей среды и открывает клапан, выпускающий воздух из корпуса насоса, чтобы не препятствовать заполнению жидкостью из подающего трубопровода. Определить реальный расход перекачиваемой жидкости можно с помощью механического счетчика циклов срабатываний (поставляется по запросу), который может быть установлен в крышке насоса. Зная объем жидкости, помещающийся в насосе за один цикл и количество срабатываний, можно получить информацию по расходу за интересующие Вас промежутки времени.
Особенность | Не требуется подача электроэнергии |
Опции | Полностью из нержавеющей стали |
Указатель уровня | |
Счетчик циклов срабатывания | |
Применение | Перекачка конденсата, высокотемпературных жидкостей |
Исполнения | ADCAMAT PPО-14S – из углеродистой стали (корпус из углеродистой стали проходит пескоструйную обработку, имеет металлизированное и лакокрасочное покрытие) |
ADCAMAT PPО-14SS – из нержавеющей стали | |
Типоразмеры | DN25; DN40; DN50; DN80 x 50 |
Тип присоединений | Фланцевое EN1092–1 PN16. Специальные фланцы по запросу. Внутренняя резьба ISO 7/1 Rp (BS21) |
Установка | Горизонтальная |
Управляющая среда | Пар или сжатый воздух |

Счетчик циклов срабатывания поставляется по запросу, может быть установлен непосредственно на крышке насоса или при необходимости (для удобного считывания информации) может быть поднят над насосом на высоту не более одного метра с использованием трубы 1/2".
Минимальная плотность | 0,80 кг/дм3 |
Номинальное давление | 16 бар |
Максимальная вязкость | 5* Engler |
Макс. давлен. управляющей среды | 10 бар |
Мин. давление управляющей среды | 1 бар |
Расход насоса за 1 цикл DN25 to DN50 | 16 литров |
PPO-14S | PPO-14SS | ||||
Характеристика | Давл., бар | Темп., °C | Характеристика | Давл., бар | Темп., °C |
PN16 | 16 | 50 | PN16 | 16 | 50 |
14 | 100 | 16 | 100 | ||
13 | 195 | 13 | 195 | ||
12 | 250 | 12 | 250 | ||
ANSI Cl. 150 | 16 | 50 | ANSI Cl. 150 | 16 | 50 |
13 | 195 | 13 | 195 |
* в соответствии с EN 1092:2007
Мин. рабоч. темп.: -10°C. Тип исполнения: ASME VIII.

DN | А* | В | С | D | Е | Г | G | Н | 1 | J | L | М | Вес, кг | Объем, дм3 |
25 | 578 | 444 | 140 | 640 | 323 | 268 | 250 | 617 | 598 | 17 | 18 | 327 | 75 | 32,2 |
40 | 615 | 454 | 140 | 640 | 323 | 268 | 250 | 617 | 598 | 17 | 18 | 327 | 72 | 32,3 |
50 | 644 | 460 | 140 | 640 | 323 | 268 | 250 | 617 | 598 | 17 | 18 | 327 | 66 | 32,5 |
* А - с приварными воротниковыми фланцами EN 1092-1.
Габаритные размеры могут отличаться, если запрашиваются резьбовые фланцы.

№ | Наименование | Материал PPO14S | Материал PPO14SS |
1 |
Корпус насоса |
P265GH / 1.0425; P235GH / 1.0345; S235JR / 1.0038 |
AISI 316 / 1.4401; AISI 304 / 1.4301 |
2 |
Крышка |
GJS-400-15 / 0.7040 |
AISI 316 / 1.4401;AISI 304 / 1.4301 |
3 |
*Прокладка крышки |
Безасбестовое |
Безасбестовое |
4 |
*Впускной клапан с седлом (в сборе) |
Нержавеющая сталь | Нержавеющая сталь |
5 |
*Выпускной клапан с седлом (в сборе) |
Нержавеющая сталь | Нержавеющая сталь |
6 |
Внутренний рычажный механизм |
Нержавеющая сталь | Нержавеющая сталь |
7 |
*Поплавок |
Нержавеющая сталь | Нержавеющая сталь |
8 |
*Пружины в сборе (2 шт.) |
Инконель | Инконель |
9.1 |
*RD40 выпускной обратный клапан |
A351 CF8M / 1.4408 | A351 CF8M / 1.4408 |
9.2 |
*RD40 впускной обратный клапан |
A351 CF8M / 1.4408 | A351 CF8M / 1.4408 |
10 | Болты | Сталь 8.8 | Нержавеющая сталь A2-70 |
11 |
**Фланцы PN16 EN 1092–1 |
P250GH / 1.0460 | AISI 316 / 1.4401 |
* Поставляемые запасные части.
** Приварные воротниковые фланцы DIN. Резьбовые фланцы поставляются по запросу.

Размер насоса | А* | ||
EN PN 16/40 | ANSI 150 lbs | ANSI 300 lbs | |
DN 1" x 1" | 595 | 574 | 593 |
DN 1 1/2" x 1 1/2" |
621 | 601 | 617 |
DN 2" x 2" | 641 | 624 | 640 |

Размер насоса | A* | ||
DN | EN PN 16/40 | ANSI 150 lbs | ANSI 300 lbs |
DN 25x25 | 619 | 650 | 663 |
DN 40x40 | 647 | 681 | 694 |
DN 50x 50 | 669 | 700 | 713 |
Для уточнения размеров обращайтесь к представителю в вашем регионе.
Подбор и установка ADCAMAT PPO-14 Насоса конденсатного
Пропускная способность насоса подбирается в зависимости от:- Расхода конденсата (кг/ч);
- Давления рабочей (управляющей) среды: пар, сжатый воздух или другие газы;
- Высоты подъема насоса или полного противодавления, которое насос должен преодолеть. Полное противодавление состоит из вертикального подъема линии после насоса (для пересчета давления в высоту столба жидкости используем коэффициент 0,0981 б/м), плюс давление в конденсатопроводе, плюс потери на трение;
- Высота напора (рекомендуется 300 мм). Если высота отлична от 300 мм, то полученная производительность должна быть умножена на коэффициент из соответствующей таблицы.

№ | Наименование |
2 | Ресивер |
3 |
Шаровой кран |
4 | Фильтр |
5 |
Насос |
6 |
Обратный клапан RD40 |
7 |
Конденсатоотводчик |
Рисунок показывает пример установки механического насоса ADCAMAT. Для более подробных деталей и инструкций свяжитесь, пожалуйста, с поставщиком.
Ресивер рекомендуется для временного хранения жидкости и предотвращения затопления оборудования, пока насос перекачивает жидкость. Некоторые размеры ресивера приведены в таблице.
Размер насоса |
25x25 |
40x40 |
50х50 |
Размер труб на 1 м длины |
6" | 6" | 8" |
Типоразмер насоса, мм | Высота напора, мм | |||
150 | 300 | 600 | 900 | |
DN 25x25 | 0,7 | 1 | 1,2 | 1,35 |
DN 40x40 | 0,7 | 1 | 1,2 | 1,35 |
DN 50x50 | 0,7 | 1 | 1,2 | 1,35 |
Коэффициент |
% отношения полного противодавления к рабочему давлению управляющей среды газа (BP/MP) |
||||
10 | 30 | 50 | 70 | 90 | |
1,04 | 1,08 | 1,12 | 1,18 | 1,28 |
Давление управляющей среды, бар | Общий напор, бар | DN 25x25 | DN 40x40 | DN 50x50 |
1 | 0,35 | 840 | 1490 | 2320 |
2 | 1030 | 1520 | 3160 | |
3 | 1140 | 1640 | 3560 | |
4 | 1180 | 1680 | 3840 | |
5 | 1240 | 1740 | 3910 | |
6 | 1270 | 1760 | 3940 | |
8 | 1300 | 2200 | 3990 | |
10 | 1310 | 2205 | 4000 | |
2 | 1 | 805 | 1560 | 2550 |
3 | 940 | 1790 | 2990 | |
4 | 1080 | 1930 | 3160 | |
5 | 1110 | 2010 | 3200 | |
6 | 1140 | 2090 | 3250 | |
8 | 1180 | 2190 | 3280 | |
10 | 1190 | 2200 | 3320 | |
3 | 2 | 780 | 1495 | 2470 |
4 | 900 | 1690 | 2620 | |
5 | 1000 | 1820 | 2830 | |
6 | 1040 | 1910 | 2860 | |
8 | 1100 | 2010 | 2880 | |
10 | 1110 | 2060 | 2900 | |
4 | 3 | 740 | 1400 | 2360 |
5 | 860 | 1545 | 2540 | |
6 | 910 | 1675 | 2560 | |
8 | 970 | 1805 | 2590 | |
10 | 980 | 1850 | 2650 | |
5 | 4 | 720 | 1335 | 2280 |
6 | 820 | 1480 | 2460 | |
8 | 910 | 1675 | 2500 | |
10 | 930 | 1760 | 2540 | |
6 | 5 | 680 | 1290 | 2080 |
8 | 740 | 1530 | 2180 | |
10 | 810 | 1630 | 2220 | |
7 | 6 | 660 | 1230 | 1880 |
8 | 730 | 1370 | 1940 | |
10 | 820 | 1490 | 2150 |
* Исходя из удельного веса жидкость 0,9-1,0.
Расход конденсата, кг/ч |
1800 |
Напор, мм |
150 |
Управляющая среда |
Сжатый воздух |
Давление, бар |
8 |
Высота подъема после насоса, м |
6 |
Давление в сливной трубе, бар |
1,5 |
Перепад давления на трение |
Незначительный |
Решение:
- Полное противодавление: 1,5 + (6 м х 0,0981) = 2,09 бар. Подбор насоса (пар – управляющая среда) при давлении 8 бар и обратном давлении 3 бар, насос DN 50х50 имеет производительность 2590 кг/ч, согласно таблице;
- Коэффициент для высоты напора: если напор составляет 150 мм, поправочный коэффициент из таблицы равен 0,7. Приведенная производительность равна 2590 кг/ч×0,7 = 1813 кг/ч;
- Коэффициент для воздуха в качестве управляющей среды: % противодавления 2,09 бар/8 бар = 30%. Поправочный коэффициент из таблицы равен 1,08. Приведенная производительность равна 1813 кг/ч×1,08 = 1958 кг/ч, и поэтому рекомендуется насос DN 50х50.
Типовые решения для ADCAMAT PPO-14 Насоса конденсатного
Установка сбора и возврата конденсата – открытая система. Насос удаляет высокотемпературный конденсат без проблем, связанных с кавитацией.Внимание: вентиляционная линия должна быть нестесненной и сливаться самотеком в ресивер.
№ | Наименование |
2 | Ресивер |
3 |
Шаровой кран |
4 | Фильтр |
5 |
Насос |
6 |
Обратный клапан RD40 |
7 | Конденсатоотводчик |
8 | Воздухоотводчик |

Установка сбора и возврата конденсата под давлением – закрытая система в сочетании с конденсатоотводчиком. Если давление пара превосходит противодавление, тогда конденсатоотводчик стабильно работает. Если наоборот, тогда насос начинает работать, отводя конденсат перекачиванием через поплавковый конденсатоотводчик.

Дренаж установки, работающей под вакуумом (макс. 0,2 бар абс). Напор H1 (высота заполнения) должен иметь диапазон между 1 и 2 метрами. Суммарный напор H должен быть минимально возможным, но не менее 1 метра (иначе потребуется сифон, как показано на примере H2). Используйте пар в качестве рабочей среды (макс. давление 2–3 бар).

Наши специалисты помогут в подборе парового и пароконденсатного оборудования, исходя из Ваших параметров.
