Описание ADCAMAT POP-K(S) установки сбора и возврата конденсата
Установка POP-K используется для перекачивания конденсата и других жидкостей, в том числе в опасных помещениях. Установка ADCAMAT POP-K поставляется в сборе с атмосферным ресивером, всеми необходимыми комплектующими, смонтирована на раме и готова к подключению и эксплуатации.Использование установки позволяет сэкономить на стоимости монтажа и пусконаладочных работах, проводимых, как правило, высокооплачиваемыми специалистами, сократить время затрачиваемое на подготовку к запуску конденсатных насосов.
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?
%20установка%20сбора%20и%20возврата%20конденсата_Р1.jpg)
Приобретая установку, Вы можете быть убеждены в том, что все элементы подключены в строгом соответствии с документацией и система будет работать корректно. В том случае, когда производительности одного насоса недостаточно, использование одной общей рамы и ресивера, позволяет снизить затраты на обвязку всех насосов в отдельности.
С этой целью предлагаются установки DUPLEX и TRIPLEX, одновременно использующие параллельно подключенные два или три насоса на одной раме. Подробнее о том, зачем нужны станции сбора и возврата конденсата читайте в нашей статье.
По запросу может поставляться установка в качестве управляющей среды в которой служит сжатый воздух. Принцип действия насосов описан в каталожных страницах IS 9.101 R and IS 9.102 R. Как заказать: ADCAMAT POPK-S DN40

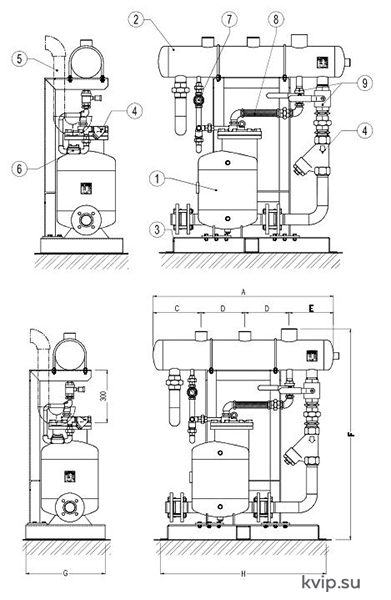

Спецификация материалов
Поз. | Наименование |
---|---|
1 | Насос |
2 | Ресивер (атмосферная емкость) |
3 | Металлическая рама |
4 | Фильтр |
5 | Переливной дренаж |
6 | TH21 конденсатоотводчик |
7 | SW12 стекло смотровое |
8 | Гибкая подводка |
9 | Шаровые краны |
Габаритные размеры, мм
DN | A | C | D | E | F | G | H | Вес кг |
---|---|---|---|---|---|---|---|---|
25 | 990 | 255 | 250 | 235 | 1210 | 450 | 940 | 145 |
40 | 1090 | 305 | 250 | 285 | 1210 | 450 | 940 | 154 |
50 | 1120 | 320 | 250 | 296 | 1260 | 450 | 940 | 188 |
80х50 | 1140 | 330 | 250 | 310 | 1330 | 535 | 1040 | 230 |
Присоединения: Все присоединения резьбовые за исключением присоединений к насосу, которые осуществляются при помощи фланцев EN 1092–1 PN16. Резьбовое присоединение насоса возможно по запросу.
%20установка%20сбора%20и%20возврата%20конденсата_Р2.jpg)
%20установка%20сбора%20и%20возврата%20конденсата_Р3.jpg)

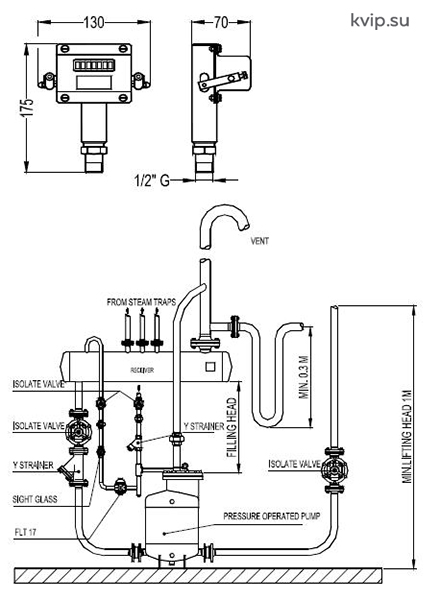

Счетчик циклов срабатывания ADCAMAT POP-K(S) установки сбора и возврата конденсата
Поставляется по запросу, может быть установлен непосредственно на крышке насоса или при необходимости (для удобного считывания информации) может быть поднят над насосом на высоту не более одного метра с использованием трубы 1/2".Перекачка конденсата - открытая система
При использовании насоса ADCAMAT перекачивание горячего конденсата осуществляется без возникновения проблемы кавитации, имеющейся при использовании насосов с электродвигателями.Внимание: Не допускается установка запорной арматуры на линии выпуска в атмосферу, от которой должен быть обеспечен слив в ресивер.

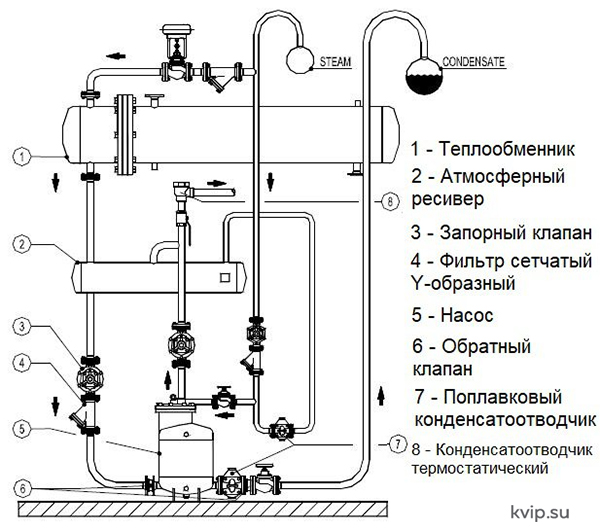

Перекачка конденсата в системах под давлением с использованием комбинации насоса ADCAMAT и конденсатоотводчика.
%20установка%20сбора%20и%20возврата%20конденсата_Р4.jpg)
Когда давление пара в паропроводе выше, чем противодавление в конденсатной линии, работает только конденсатоотводчик.

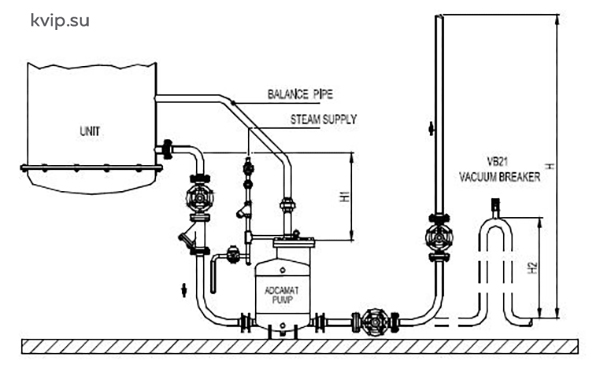

В тех случаях, когда давление в паропроводе падает ниже, начинает работать насос, перекачивая конденсат через конденсатоотводчик. Отвод конденсата из систем под вакуумом (мин.0,2 бар абсолютного давления). Размер H1 должен находиться в диапазоне от 1 до 2 метров. Высота подъема H должна быть не менее 1 метра (в противном случае требуется использовать сифон H2).
При использовании пара в качестве управляющей среды, максимальное давление 3 бара.
Наши специалисты помогут в подборе парового и пароконденсатного оборудования, исходя из Ваших параметров.
Присылайте свой проект получите бесплатную экспертную оценку его реальности!
