Описание UNIADCA CTS4U узлов конденсатных

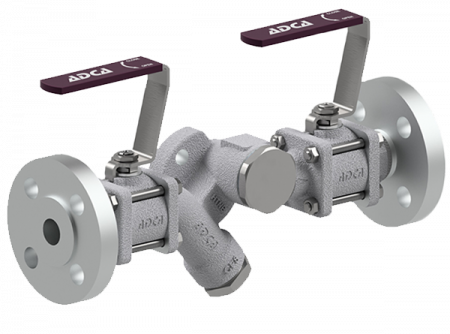

UNIADCA CTS4U представляет собой полностью готовый к монтажу узел отвода конденсата, предназначенный для систем, где требуются минимальные затраты на его монтаж и обслуживание, а также есть ограничения по габаритным размерам. Типовыми применениями являются узлы отвода конденсата паропроводов или установка в составе технологического оборудования. Коннекторы с двумя болтами позволяют просто и легко заменить конденсатоотводчик без демонтажа с трубопровода. Для данного узла подходят все универсальные конденсатоотводчики с поворотным соединением.Материал: Нержавеющая сталь.
Технические характеристики
| Типоразмер, DN | 1/2"-1"; DN15-25 мм |
|---|---|
| Номинальное давление, PN | 40 бар |
| Рабочая среда | Насыщенный и перегретый пар |
| Материал исполнения | Нержавеющая сталь |
| Присоединения |
Внутреннее резьбовое ISO 6 Rp или NPT Фланцевое EN 1092-1 PN40 Фланцевое ASME B16.42 Класс 150 или 300 |
| Допустимые модели |
CTS4U - 1 шаровый кран на входе и 1 шаровый кран на выходе CTS4UD - с 2 шаровыми кранами на входе и 1 шаровым краном на выходе CTS4UDB - с 2 шаровыми кранами на входе, дренажным клапаном и 1 шаровым краном на выходе |
| Опции | BDV - Клапан дренажный ручной |
Ограничения по применению
| номинальное давление по корпусу | PN40 |
|---|---|
| максимальное рабочее давление для насыщенного пара | 17,5 бар |
| максимальная рабочая температура | 230oC при 10 бар |
| минимальная рабочая температура | -10oC |
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?
Компактные узлы отвода конденсата UniADCA CTS4U (для конденсатоотводчиков с универсальными коннекторами)
UniADCA CTS4U – это универсальный, компактный узел отвода конденсата, который может использоваться в качестве альтернативы традиционному многокомпонентному узлу, где оборудование поставляется и монтируется отдельно. Применение данного узла существенно сокращает затраты на монтаж и обслуживание. Так, универсальный коннектор позволяет заменить конденсатоотводчик всего за несколько минут, без разбора всего узла. Коннектор подходит для применения с конденсатоотводчиками UniADCA с присоединением на двух болтах, а также другими универсальными конденсатоотводчиками UniADCA. Типовыми применениями являются отвод конденсата с паропроводов, включая спутниковые трубопроводы, а также технологического оборудования небольшой производительности.Весогабаритные характеристики UNIADCA CTS4U узлов конденсатных
| резьбовое присоединение | PN40 | класс 150 | класс 300 | |||||||||||
| типоразмер, DN | A | B | C | D | E | масса, кг | A | B | масса,кг |
|
А | масса, кг | ||
| 1/2" - DN15 | 239 | 265 | 68 | 98 | 39 | 3,0 | 284 | 288 | 4,5 | 290 | 291 | 4,0 | 300 | 4,6 |
| 3/4" - DN20 | 239 | 265 | 68 | 98 | 39 | 3,0 | - | - | 5,1 | 305 | - | 4,4 | 325 | 5,6 |
| 1" - DN25 | 287 | 265 | 68 | 98 | 39 | 3,3 | - | - | 5,5 | 335 | - | 5,0 | 348 | 6,2 |
| резьбовое присоединение | PN40 | класс 150 | класс 300 | |||||||||||
| типоразмер, DN | A | B | C | D | E | масса, кг | A | B | масса,кг |
|
А | масса, кг | ||
| 1/2" - DN15 | 384 | 415 | 68 | 98 | 39 | 4,0 | 434 | 438 | 5,6 | 440 | 440 | 5,0 | 450 | 5,6 |
| 3/4" - DN20 | 389 | 415 | 68 | 98 | 39 | 4,0 | 454 | - | 6,2 | 455 | - | 5,5 | 475 | 6,6 |
| 1" - DN25 | 437 | 439 | 68 | 98 | 39 | 4,4 | 454 | - | 6,6 | 485 | - | 6,0 | 498 | 7,3 |
| резьбовое присоединение | PN40 | класс 150 | класс 300 | |||||||||||||||||
| типоразмер, DN | A | B | C | D | E | F | G | H | масса, кг | A | B | F | масса, кг | A | B | F | масса, кг | A | F | масса, кг |
| 1/2" - DN15 | 399 | 425 | 68 | 98 | 39 | 118 | 110 | ½" | 4,8 | 444 | 448 | 140 | 6,3 | 450 | 451 | 143 | 5,7 | 460 | 148 | 6,3 |
| 3,4" - DN20 | 68 | 98 | 39 | 118 | 110 | ½" | 4,7 | 464 | - | 150 | 6,9 | 465 | - | 151 | 6,1 | 485 | 161 | 7,3 | ||
| 1" - DN25 | 68 | 98 | 39 | 142 | 110 | ½" | 5,0 | 464 | - | 150 | 7,2 | 495 | - | 166 | 6,7 | 508 | 172 | 7,9 | ||
Основные свойства UNIADCA CTS4U узлов конденсатных
- Встроенный фильтр и обратный клапан;
- Узел остается в работе, а замена конденсатоотводчика происходит легко и быстро;
- Конденсатоотводчик может быть повернут на 360о, обеспечивая необходимое положение во время установки, вне зависимости от конфигурации трубопровода;
- Безопасный сброс давления через клапан продувки или дренажный клапан;
- Наличие модификаций с двойными шаровыми кранами на входе
Спецификация материалов
| № | Наименование | Материал |
|---|---|---|
| 1 | основной корпус | A315 CF8 / 1.4308 |
| 2 | корпус шарового крана | A351 CF8 / 1.4308 |
| 3 | уплотнение* | PTFE/GR |
| 4 | шар* | AISI 316L / 1.4404 |
| 5 | шток* | AISI 316L / 1.4404 |
| 6 | уплотнение по штоку* | PTFE/GR |
| 7 | запорные шайбы* | AISI 304 / 1.4301 |
| 8 | пружинные шайбы* | AISI 304 / 1.4301 |
| 9 | гайка штока | нержавеющая сталь A2-70 |
| 10 | рукоятка | AISI 304 / 1.4301; Vinyl |
| 11 | уплотнение по корпусу | PTFE |
| 12 |
крышка (резьбовое) крышка (фланцевое) |
A351 CF8 / 1.4308 |
|
A351 CF8 / 1.4308; AISI 304 / 1.4301 |
||
| 13 | болты | AISI 304 / 1.4301 |
| 14 | гайки | нержавеющая сталь A2-70 |
| 15 | сетка фильтра* | AISI 304 / 1.4301 |
| 16 | уплотнение* | нержавеющая сталь / графит |
| 17 | заглушка фильтра | AISI 304 / 1.4301 |
| 18 | уплотнение обратного клапана | AISI 304 / 1.4301 |
| 19 | уплотнение по шару* | AISI 304 / 1.4301 |
| 20 | пружина* | AISI 304 / 1.4301 |
| 21 | крышка обратного клапана | AISI 304 / 1.4301 |
| 22 | труба | AISI 316L / 1.4404 |
| 23 | труба с дренажом | AISI 316L / 1.4404 |
| 24 | дренажный клапан M3i5 | A351 CF8 / 1.4308 |
| 51 | дренажный клапан ручной BDV |
AISI 303 / 1.4305; AISI 316L / 1.4404 |
