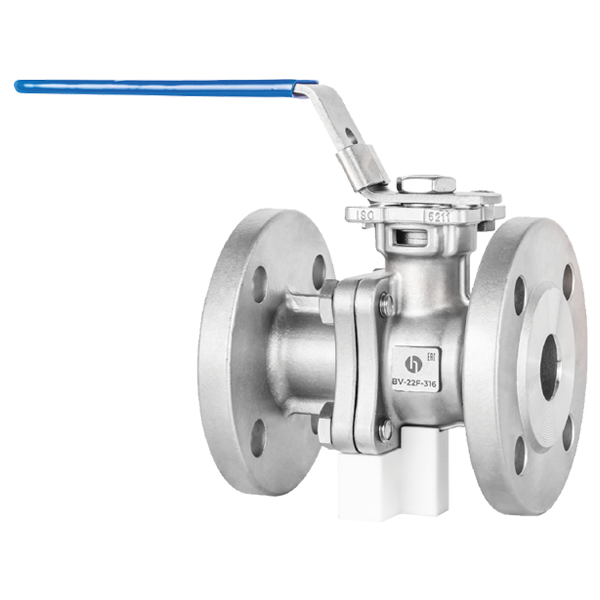

Кран шаровой Helver BV-22F
Тип изделия: Кран шаровой
Серия: Helver BV
Наименование: BV-22F-316-15 Кран шаровой Helver двухсоставной фланцевый DN15 PN40 PN40 бар Тmax = + 200°С;
Корпус: нержавеющая сталь AISI316, с площадкой по ISO-5211
Общие технические характеристики
|
Общие параметры клапана |
|
|
Диаметр номинальный (DN), мм |
15-100 |
|
Давление номинальное (PN), бар |
16 |
|
Тип присоединения |
фланцевый (ГОСТ 33259-2015) |
|
Стандарт фланца для присоединения пневмопривода |
ISO 5211 |
|
Параметры рабочей среды |
|
|
Рабочая среда |
Воздух, вода, насыщенный пар (до 8 бар(и) 165 °С), масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса крана* |
|
Максимальная температура, °С |
200 |
|
Минимальная температура, °С |
-60 (не допускается замерзание/кристаллизация рабочей среды в корпусе крана) |
|
Материалы основных деталей клапана |
|
|
Корпус крана |
Нержавеющая сталь AISI 304/AISI 316 |
|
Шар |
Нержавеющая сталь AISI 304/AISI 316 |
|
Уплотнение шара |
PTFE |
|
Показатели надежности** |
|
|
Средний срок службы до списания (не менее, лет) |
10 |
|
Средняя наработка на отказ (не менее, часов) |
15,000 |
|
Назначенный ресурс, циклов |
100,000 |
*Рабочими средами не могут являться воспламеняющиеся, окисляющиеся, горючие, взрывчатые и токсичные жидкости и газы.
**Фактический ресурс крана и наработка до отказа зависят от условий эксплуатации.

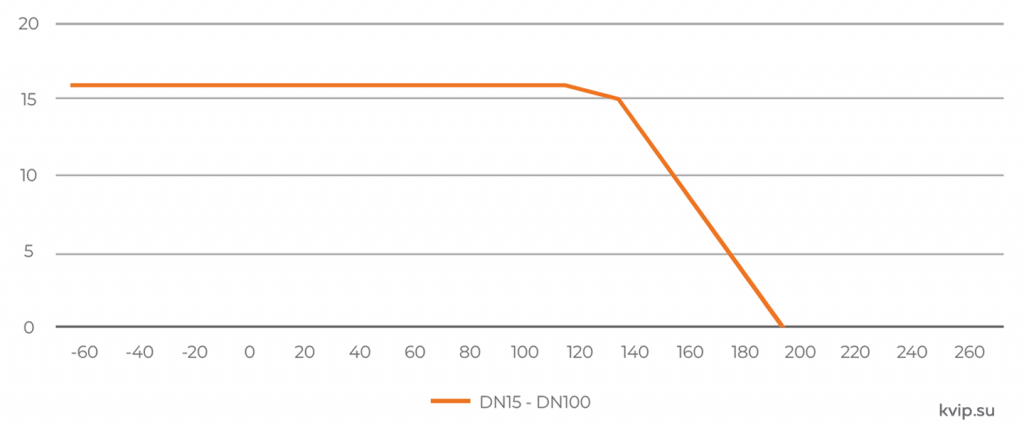

Диаграмма рабочей области крана «Температура/Давление»
Важно: условное давление PN и максимальная температура Тmax крана не являются одновременными характеристиками. При использовании кранов необходимо пользоваться диаграммой рабочей области «Температура/Давление».
Таблица пропускной способности и крутящий момент клапанов
|
Коэффициент пропускной способности и крутящий момент клапанов |
|||
|
Модель |
DN, мм |
Коэффициент пропускной способности (Kvs), м3/ч |
Крутящий момент, Нм* |
|
BV-22F- ... - 15 |
15 |
19 |
7 |
|
BV-22F- ... - 20 |
20 |
43 |
8 |
|
BV-22F- ... - 25 |
25 |
69 |
11 |
|
BV-22F- ... - 32 |
32 |
86 |
18 |
|
BV-22F- ... - 40 |
40 |
145 |
35 |
|
BV-22F- ... - 50 |
50 |
210 |
49 |
|
BV-22F- ... - 65 |
65 |
440 |
61 |
|
BV-22F- ... - 80 |
80 |
860 |
71 |
|
BV-22F- ... - 100 |
100 |
1440 |
144 |
*После длительного простоя момент «срыва» может превышать указанный в 1,5-2 раза.
Устройство и принцип работы
Корпус крана состоит из двух частей, вкрученных друг в друга. Между ними расположен шар с отверстием и уплотнения шара. Поворот штока на 90° приводит к повороту шара и открытию или закрытию клапана. Кран фланец с площадкой под привод ISO-5211, благодаря чему на кран помимо рукоятки можно установить привод (пневматический, электрический, редуктор) для управления поворотом шара.

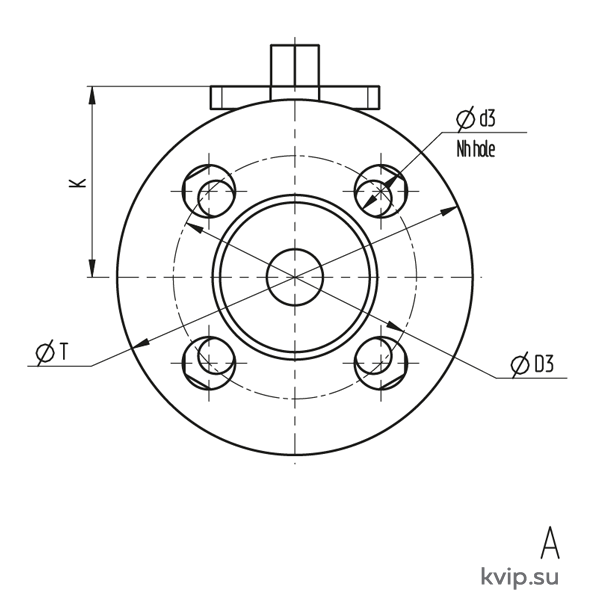

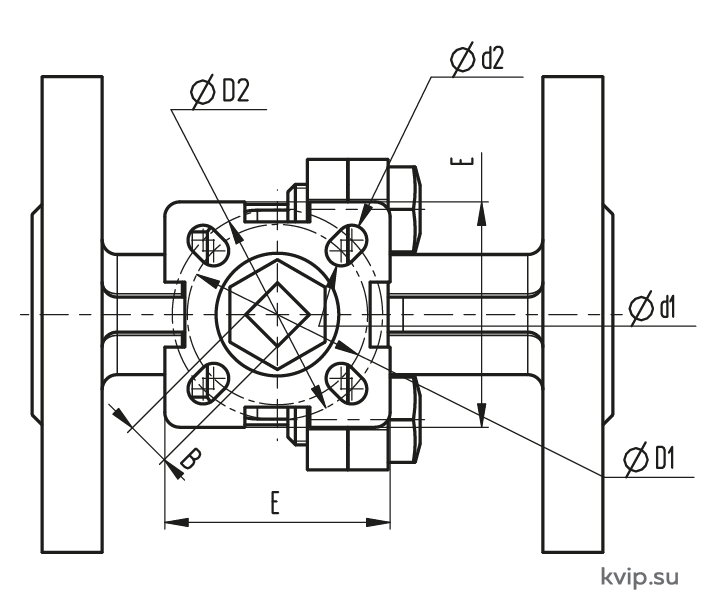

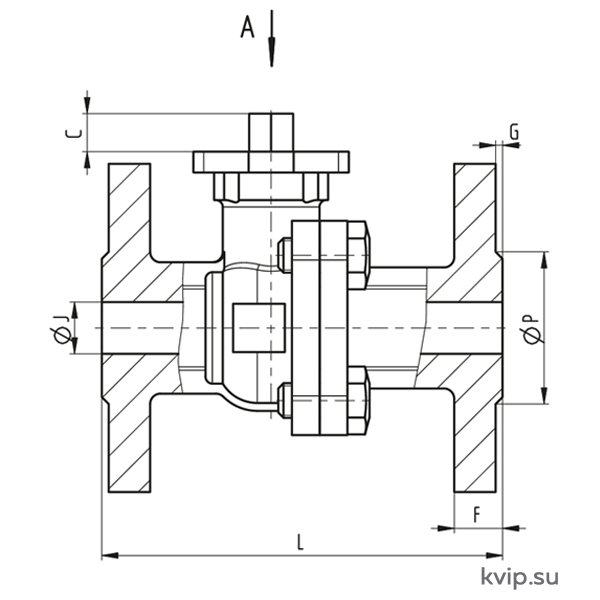

Габаритные и присоединительные размеры
|
Размер |
B |
C |
D1 |
D2 |
D3 |
d1 |
d2 |
d3 |
Nh |
E |
F |
J |
G |
K |
L |
P |
T |
|
|
mm |
in |
|||||||||||||||||
|
15 |
0,5" |
9 |
11 |
36 |
42 |
65 |
6 |
6 |
14 |
4 |
45 |
14 |
15 |
2 |
51 |
116 |
44 |
95 |
|
20 |
0,75" |
9 |
13 |
36 |
42 |
75 |
6 |
6 |
14 |
4 |
45 |
17 |
20 |
3 |
55 |
122 |
57 |
105 |
|
25 |
1" |
11 |
12 |
42 |
50 |
85 |
6 |
7 |
14 |
4 |
51 |
17 |
25 |
3 |
60 |
128 |
67 |
115 |
|
32 |
1,25" |
11 |
12 |
42 |
50 |
100 |
6 |
7 |
18 |
4 |
51 |
17 |
32 |
3 |
72 |
131 |
77 |
140 |
|
40 |
1,5" |
14 |
16 |
50 |
70 |
110 |
7 |
9 |
18 |
4 |
69 |
17 |
38 |
4 |
76 |
143 |
85 |
150 |
|
50 |
2" |
14 |
17 |
50 |
70 |
125 |
7 |
9 |
18 |
4 |
69 |
19 |
50 |
4 |
84 |
153 |
100 |
165 |
|
65 |
2,5" |
17 |
18 |
70 |
102 |
145 |
9 |
11 |
18 |
4 |
95 |
19 |
65 |
4 |
100 |
173 |
122 |
185 |
|
80 |
3" |
17 |
23 |
70 |
102 |
160 |
9 |
11 |
18 |
8 |
95 |
21 |
80 |
4 |
115 |
180 |
135 |
200 |
|
100 |
4" |
17 |
16 |
70 |
102 |
180 |
9 |
11 |
18 |
8 |
95 |
21 |
100 |
4 |
135 |
195 |
155 |
220 |

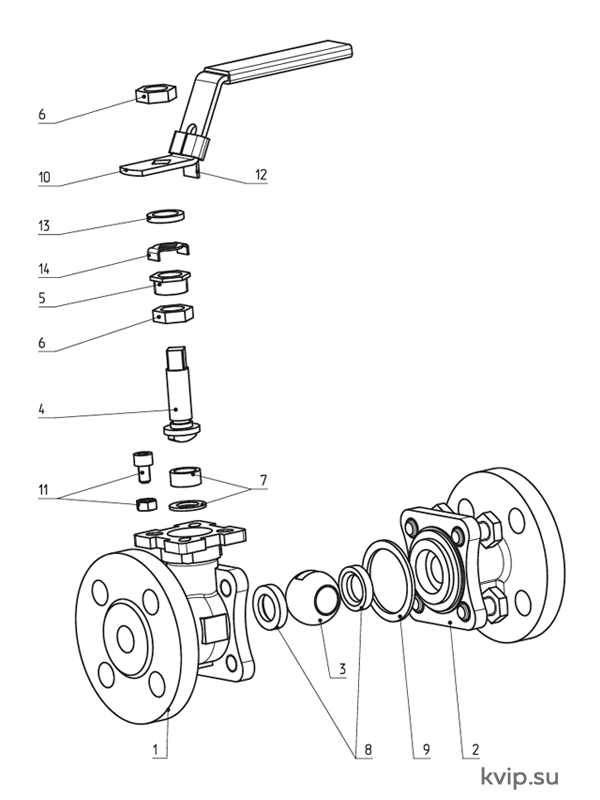

Спецификация материалов
|
№ |
Наименование |
Кол-во |
Материал |
|
1 |
Корпус |
1 |
AISI 316 |
|
2 |
Ответная часть корпуса |
1 |
AISI 316 |
|
3 |
Шар |
1 |
AISI 316 |
|
4 |
Шток |
1 |
AISI 316 |
|
5 |
Гайка |
1 |
AISI 316 |
|
6 |
Гайка |
2 |
AISI 316 |
|
7 |
Уплотнение штока |
2 |
PTFE |
|
8 |
Уплотнение шара |
2 |
PTFE |
|
9 |
Уплотнение корпуса |
1 |
PTFE |
|
10 |
Рукоятка |
1 |
AISI304 + полиуретан |
|
11 |
Болт, гайка |
1 |
AISI304 |
|
12 |
Фиксатор положения |
1 |
AISI304 |
|
13 |
Шайба |
1 |
AISI304 |
|
14 |
Шайба |
1 |
AISI304 |
Принцип работы трехходового крана для манометра
Схема подключения трехходового крана
Чертеж запорного вентиля
