Принцип работы трехходового крана для манометра

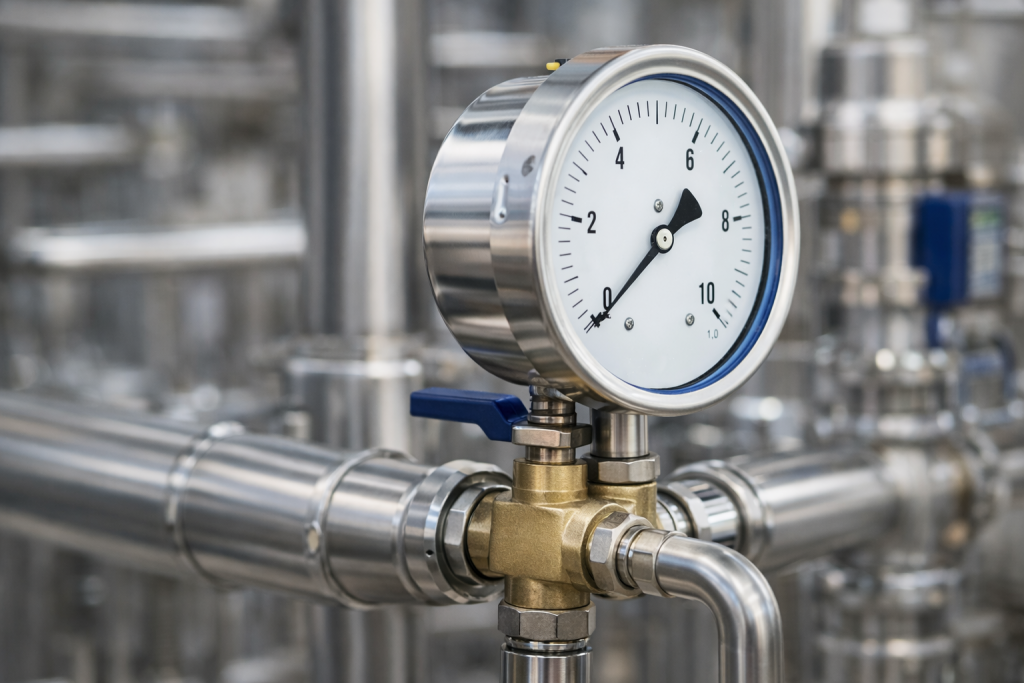

Трехходовой кран для манометра

Трехходовой кран для манометра, набирает всё большую популярность среди коммуникационных технологий, краны служат для транспортировки пара. Польза трехходовой кран под манометр, заключается в возможности использования его в различных сферах деятельности, производить продувку системы, а также профилактическую проверку.

Содержание

• Как работает трехходовой кран?
• Ключевые технические параметры трехходовых кранов
• Принцип работы трехходового крана для манометра
• Преимущества трехходового крана
• Установка трехходового крана
• Обслуживание и ремонт

Как работает трехходовой кран?

Трехходовой кран разделяет приходящий поток на два исходящих, и имеет возможность закрытия любого выхода.

Целенаправленность трехходового крана:

• Он дает возможность провести проверку измерительного прибора, подключив его к контрольному манометру;
• Особенность трехходового крана для манометра заключается не только в его основной работоспособности, отключения прибора от магистрали, но и сбрасывания давления в нём;
• За счет него можно продуть отвод на манометр – сбросить через него некоторое количество рабочей среды. Продувка отвода используется для удаления скопившегося загрязнения, которые сами по себе могут оказать отрицательное влияние на точность измерения давления.

Трехходовой кран для манометра используется в организации систем магистралей, где требуется разделение потока рабочего газа и пара на несколько трубопроводов.

Ключевые технические параметры трехходовых кранов

• Диаметр условного прохода патрубков;
• Пропускная способность, напрямую связанная с размером сечения патрубков;
• Рабочее давление;
• Максимально допустимый температурный режим;
• Класс герметичности;
• Срок службы, определяющий расчетное количество циклов;
• Тип магистрального соединения – резьбовой, фланцевый, штуцерно-торцовой, муфтовый, цапковый или сварной.

Изложенные выше особенности регламентированы стандартами ГОСТ. Разница между ними зависит от модели изделия и материалов, из которых оно изготавливается. Характеристики нужны для правильного подбора оборудования и его долгого срока эксплуатации.

Принцип работы трехходового крана для манометра

Трехходовой кран под манометр контролирует работу всей установки с помощью изменения положения рукоятки. В корпусе устройства предусмотрена конусовидная пробка с Т-образным проходом, поворот рычага в рабочий режим позволяет направить поток в нужное русло.

Производители отмечают четыре функциональных положения:

• Манометр изолирован от имеющейся транспортируемой среды и сопряжен с атмосферой (уровень давления является нулевым);
• Универсальный вентиль соединяет агрегат с рабочим пространством и быстро проводит замер уровня давления;
• Фиксация манометра;
• Качественная продувка сифона.

Проверка исправности манометра:

Если стрелка манометра при выключении самого приспособления быстро опускается к нулю, а при подключении без промедленья и резких рывков достигается необходимого состояния, то вентиль функционирует исправно. Когда кран засоряется, перемещение стрелки в обоих направлениях становится медленным.

Преимущества трехходового крана

Трехходовой манометрический вентиль отличается от всех существующих аналогов многочисленными характеристиками:

• Трехходовой кран не нуждается в индивидуальном контроле;
• Длительный эксплуатационный срок;
• Для монтажа не нужно прилагать больших усилий;
• Запорное устройство простое в обслуживании и эксплуатации. Если по какой-либо причине механизм выйдет из строя, то его можно заменить всего за несколько минут;
• Минимальный показатель гидравлического сопротивления;
• Герметичность, которая достигается за счёт наличия специальных уплотнителей из тефлона;
• Отсутствуют зоны, в которых могла бы застаиваться жидкость.

Установка трехходового крана

Трехходовой кран устанавливают в тех местах, которые указаны в проектной документации, например, перед и после задвижек.

Для увеличения критериев герметичности, во время монтажа применяют разные уплотнительные материалы (пенька, лента ФУМ).

Важно! Во время установки нужно ориентироваться на направление стрелок, размещенных на корпусе устройства, указывающих течение потока.

Если вентиль перекрыт, а весь транспортируемый по трубам газ или пар продолжает двигаться, тогда нужно ещё раз осмотреть плотность прижима заглушки. Помимо этого, такая обстановка нередко наблюдается после засорения главного механизма.

Обслуживание и ремонт

Список неполадок трехходовых кранов, которые можно выявить самостоятельно:

• Протечки при закрытом пробковом механизме являются показателем слабого прижима или же попадания мусора. В таких ситуациях рекомендуется демонтировать кран, разобрать его, почистить и собрать. Важно помнить, что подтягивать гайку следует, если перечисленные действия не устранили дефекта;
• Течь у моделей шарового вида – это свидетельство износа уплотнительного элемента. Чтобы устранить неисправность, можно на пару оборотов поджать гайку, прижимающую шток при наличии таковой;
• У шаровых «тройников» уплотнительное кольцо может быть сжато самой рукояткой и шайбой. Единственное понадобится закрыть устройство и снять указанные элементы. После следует поверх уплотнителя намотать резьбу ФУМ-лентой.
