Схема подключения трехходового крана
Что такое трехходовой кран?
Трехходовой шаровой кран — самый известный многоходовой шаровидный кран. Кран имеет 3 порта (отверстия), которые подключены к трубопроводу, либо трубке для прохождения потока газа, жидкости. Данные отверстия могут позиционироваться как одно входное и два выходных, и наоборот, два входных и одно выходное. Все зависит от того, в каком направлении проходит поток.
Ранее мы писали, что такое трехходовой шаровой кран, здесь же подробнее остановимся на принципах установки
Достоинства при использовании 3х ходового крана
- Данное устройство позволяет перекрыть поток одной среды, открывая выход для потока второй среды. При том, что 2 поток течет в том же самом направлении.
- Опция разделения потока на два разных направления.
- Возможность смешать две среды.
Классификация трехходового клапана

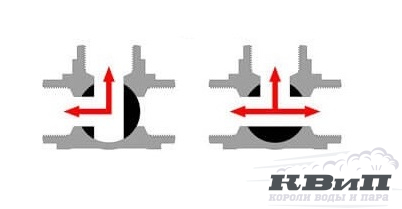

Трехходовые краны делятся на два типа - L- конфигурация, где есть отверстие посередине, помимо двух отверстий на концах. Т-конфигурация имеет кран, поворачивающийся на 180 градусов.
Работают клапана одинаково, но все-таки есть различия в конфигурации.
У клапана с L–профилем параллельно открываются два клапана. Благодаря этому клапан имеет два закрытых положения с тремя вариантами расхода.
Клапан с Т–профилем внутри совмещает поток из двух входных отверстий. Затем поток выходит в другой патрубок. То есть три клапана могут быть открыты единовременно.
Рабочий механизм трехходового шарового крана
Рассмотрим каждый из механизмов в соответствии с типом трехходового шарового крана.Переключающий клапан ( L-тип) - с помощью поворота ручки или электропривода на 90 градусов меняет поток от одного отверстия к другому. Предположим, что в первой позиции нижний порт и левый порт открыты. Четверть оборота против часовой стрелки заставляет клапан отклонять поток среды к правому отверстию.
Еще одна четверть оборота в противоположном направлении, что в сумме делает полный поворот на 180 градусов, блокирует поток. Поворот на 270 все равно блокирует поток газа (жидкости). Однако совершение полного оборота на 360 позволяет клапану вернуться в исходное положение.
Смесительный клапан (Т-образный тип) - может также действовать как дивертер, поэтому он может работать так же, как и L-образный. Всего лишь нужно повернуть ручку на четверть оборота. Т-образный профиль не обеспечивает герметичное перекрытие, но ограничивает поток двумя портами или позволяет проход ко всем трем портам.
В качестве смесителя шаровой кран с Т-образным типом может разделять среду для выхода из 2 противоположных направлений. Механизм позволяет данной схеме разделять поток или даже допускать прямую схему потока.
Для шарового крана, который расположен вертикально общий порт всегда открыт. Единственно как можно отклонить поток — это повернуть его на четверть оборота. Поворот на 180 не изменит поток рабочей среды.
При повороте фиксирующих ручек клапан перемещается; однако эти блокировки находятся с интервалами до 360 градусов для 3-ходового клапана. Это нужно для компенсации количества портов. Кроме того в нижней части клапана расположен порт. Он действует как общая точка входа.
Установка и монтаж трехходового клапана
Какие же основные правила необходимо соблюдать?
- Манометры устанавливаем до и после клапана;
- обязательно устанавливаем сетчатый фильтр непосредственно перед трехходовым клапаном
- корпус не должен чувствовать нагрузки от кручения, растяжения, изгиба или сжатия;
- на месте установки направление потока среды совпадает с направлением стрелки на корпусе;
- дросселируем избыточный напор для обеспечения наилучшего регулирования;
- установку трёхходового клапана следует выполнять на горизонтальном или вертикальном трубопроводе, таким образом, чтобы клапан не находился над электроприводом, если иное не оговорено инструкцией по монтажу.

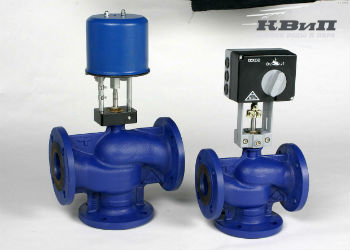

Клапан трехходовой с электроприводом
Схема установки трехходового клапана
Схемы с трёхходовыми клапанами применяют в узлах управления:
- подключенных к безнапорному коллектору;
- с низким перепадом давлений на вводе от источника тепла;
- температурным режимом источника тепла идентичным температурному режиму потребителя;
- с необходимостью поддержания постоянной циркуляции в одном из контуров;
- с необходимостью качественного регулирования за счёт смешения двух потоков теплоносителя;
- с необходимостью количественного регулирования за счет разделения потока теплоносителя.
Трехходовой шаровой клапан прекрасно выполняет функцию регулирования у потребителя. При этом расход теплоносителя у потребителя постоянный, а расход через источник может быть полностью перекрыт. Применяется в котельных для управления системой отопления присоединённой к безнапорному коллектору или гидравлическому разделителю.
В случае прямого присоединения трёхходового клапана к источнику тепла на байпасном трубопроводе, устанавливаем балансировочный клапан с гидравлическим сопротивлением, равным сопротивлению источника тепла. Это делается для того, чтобы весь теплоноситель не проходил через котел и не нагревался. Также следует иметь ввиду, что данная схема не исключает полного прекращения циркуляции теплоносителя через источник тепла, при подключении без гидравлического разделителя и собственного циркуляционного насоса в контуре источника.
Шаровые краны — одно из самых многофункциональных устройств на промышленном рынке.
