Spirax Sarco APT10-4.5 автоматический перекачивающий конденсатоотводчик

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Цена по запросу

Описание
Как купить

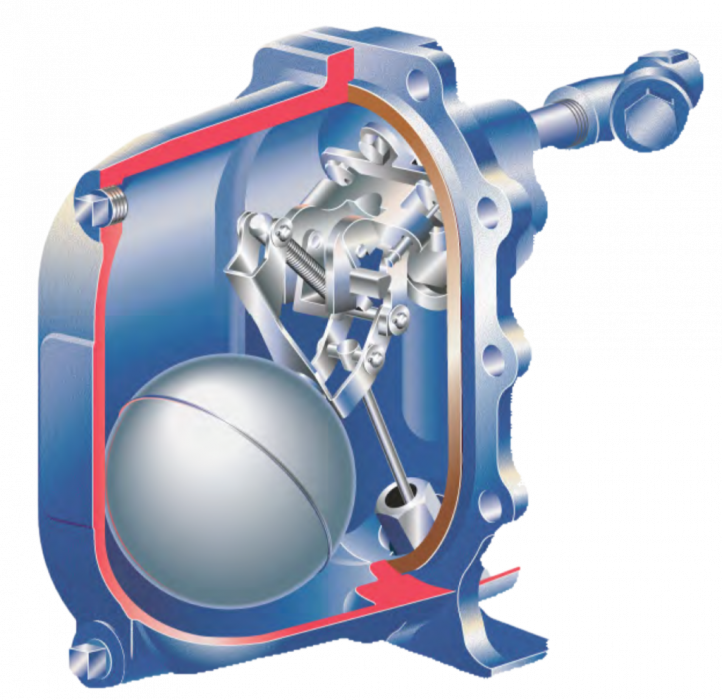

Автоматический перекачивающий конденсатоотводчик APT10-4.5

Описание

Перекачивающий конденсатоотводчик АТР10-4.5 представляет комбинацию поплавкового конденсатоотводчика и вытесняющего ресивера PN10. Устройство способно работать или как конденсатоотводчик, или как насос, в зависимости от давления в конденсатной магистрали. Для перекачивания конденсата используется вытесняющая сила острого пара. Конденсатоотводчик используется для удаления конденсата от оборудования при любых условиях, в том числе и от оборудования, находящегося под вакуумом. Как опция может поставляться конденсатоотводчик с никелевым покрытием (ENP).

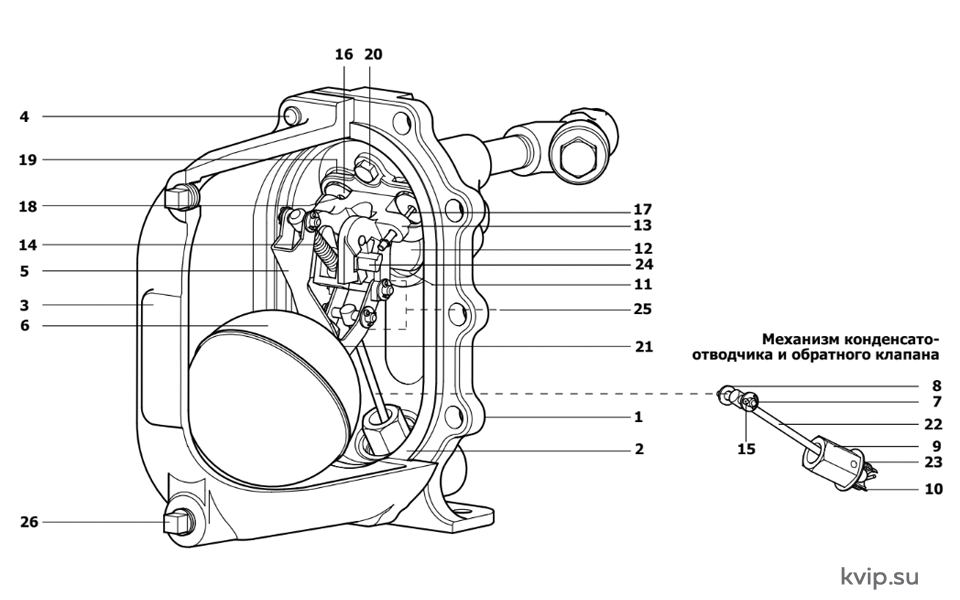

Подробная схема конденсатоотводчика APT10-4.5 (с вотермарком).png

Материалы

№	Деталь	Материал
1	Крышка	Чугун SG	EN JS 1025
1	Крышка	Чугун SG	ASTM A395
2	Прокладка крышки	Синтетическая фибра
3	Корпус	Чугун SG	EN JS 1025
3	Корпус	Чугун SG	ASTM A395
4	Болты крышки	Нержавеющая сталь	BS EN ISO 3506 Gr.A2-70
5	Рычаг	Нержавеющая сталь	BS 1449 304 S15
6	Поплавок	Нержавеющая сталь	BS 1449 304 S16
7	Штифт	Нержавеющая сталь	BS 970 431 S29
7	Штифт	Нержавеющая сталь	ASTM A276 431
8	Шайба	Нержавеющая сталь	BS 1449 316
9	Втулка-седло конденсатоотводчика	Нержавеющая сталь	BS 970 431 S29
9	Втулка-седло конденсатоотводчика	Нержавеющая сталь	ASTM A276 431
10	Шарик	Нержавеющая сталь	ASTM A276 440 B
11	Седло (входного обратного клапана)	Нержавеющая сталь	AISI 420
12	Заслонка (входного обратного клапана)	Нержавеющая сталь	BS 3146 ANC 4B
13	Стойка внутреннего механизма насоса	Нержавеющая сталь	BS 3146 ANC 4B
14	Пружина (насос)	Нержавеющая сталь	BS 2056 302 S26 Gr.2
15	Шплинты	Нержавеющая сталь	BS 1574
16	Седло выхлопа	Нержавеющая сталь	BS 970 431 S29
16	Седло выхлопа	Нержавеющая сталь	ASTM A276 431
17	Выпускной клапан	Нержавеющая сталь	BS 3146 ANC 2
18	Клапан выхлопа	Нержавеющая сталь	BS 1449 409 S19
19	Прокладка седла	Нержавеющая сталь	BS EN ISO 3506 Gr.A2-70
20	Болт	Нержавеющая сталь	BS EN ISO 3506 Gr.A2-70
21	Болт поплавка	Нержавеющая сталь	BS 970 431 S29
22	Однопозиционный клапан к/о	Нержавеющая сталь	ASTM A276 431
23	Прокладка	Нержавеющая сталь	BS 1449 409 S19
24	Стойка привода	Нержавеющая сталь	BS 3146 ANC 2
25	Шильдик	Нержавеющая сталь	BS 1449 304 S16
26	Пробка дренажа	Нержавеющая сталь	DIN 17440 1.4571
27	Фильтр	Чугун SG	DIN 17440 1.4571

DN и соединения

Вход	Выход	Пар/Выхлоп
¾"	¾"	½"
Резьба BSP		Резьба BSP
Резьба NPT		Резьба NPT

Ограничение применения

Корпус соответствует нормали	PN10
Максимальное давление рабочего пара	4.5 бари
Максимальное рабочее давление	4.5 бари
Максимальное противодавление	4.0 бари
Максимальная рабочая температура	155°C
Максимальная рабочая температура	-10°C ... 200°C
Максимальное давление холодного гидроиспытания	15.0 бари
Минимальная высота подпора (от нижней точки к/о)	0.2 м
Рекомендуемый минимальный подпор	0.3 м

Монтаж

Полное руководство по монтажу и эксплуатации поставляется с каждым изделием.

Номинальная производительность

Для определения номинальной производительности проконсультируйтесь со специалистами компании Spirax Sarco.

Для правильного выбора конденсатоотводчика, необходимо знать следующие параметры.

1. Максимальное расстояние по высоте между верхним срезом к/о и центром конденсатной линии на выходе из теплообменника или другого оборудования (подпор).
2. Давление рабочего пара для привода насоса (бари).
3. Полное противодавление в конденсатной магистрали (бари). См. приложение ниже.
4. Давление в теплообменнике при полной нагрузке (бари).
5. Максимальный расход пара на теплообменник (кг/ч).
6. Минимальная температура нагреваемой среды на входе в теплообменник (°C).
7. Максимальная контролируемая температура нагреваемой среды (°C).

DN	¾" x ¾"
Объем среды за раб. цикл	2.6 литра
При 1.0 бари - подпор	Maкс. произв. к/о 830 кг/ч
При 4.5 бар раб. пара	Mакс. произв. насоса 650 кг/ч
При 2.5 бар - противодавл.	Mакс. произв. насоса 650 кг/ч

Прим.:

Полное противодавление BP (высота подъёма плюс давление в конденсатной линии) должно быть меньше давления развиваемого насосом.

BP (противодавление) = (H x 0.0981) + (P) + (Pf)

Высота подъема (H) в метрах x 0.0981 плюс давление (P) в бар в конденсатной линии, плюс потери на сопротивление (Pf) бар.

(Pf) может не приниматься во внимание, если длина возвратной конденсатной линии от т/о до основной незатопленной конденсатной магистрали менее 100 м, и, если она выбрана с учетом возможного образования пара вторичного вскипания при номинальной нагрузке т/о.)

Размеры и вес (ориентировочные), в мм и кг

DN	A	B	C	D	E	F	G	H	I	Вес
¾" x ¾"	187	23	223	398	273	220	57	135	171	14

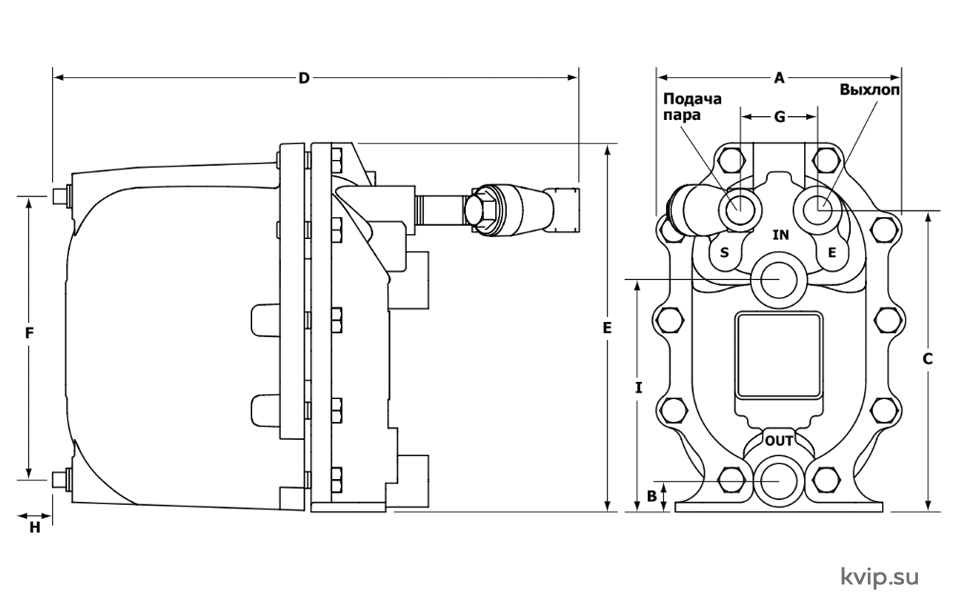

Боковая схема конденсатоотводчика APT10-4.5 (с вотермарком).png

Как заказать

Автоматический перекачивающий конденсатоотводчик APT10-4.5, 3⁄4" x 3⁄4", соединения: конденсата и подключение приводного пара - резьба BSP.

Запасные части

Поставляемые запчасти показаны сплошными линиями. Детали, показанные пунктирными линиями, в качестве запчастей не поставляются.

Поставляемые запчасти
A	Крышка в сборе	2
B	Входной обратный клапан	2, 12
C	Пружина и рычаг	2, 14, 24
D	Поплавок	2, 5, 6, 21
E	Механизм конденсатоотводчика и выходного обратного клапана	2, 7, 8, 9, 10, 22, 23
F	Впускной/выпускной клапаны	2, 16, 17, 18, 19
G	Фильтр на подаче привдодного пара (Fig.12 SG, см. отдельную литературу)

ВНИМАНИЕ!
Для удобства потребителя все запчасти поставляются полностью доукомплектованные необходимыми элементами, такими как прокладки, шайбы, винты и т. д.

Как заказать

При заказе всегда используйте наименования, приведенные в колонке "Поставляемые запчасти" и указывайте размер и тип конденсатоотводчика.

Пример: Поплавок для автоматического перекачивающего конденсатоотводчика АРТ10-4.5, ¾" x ¾".

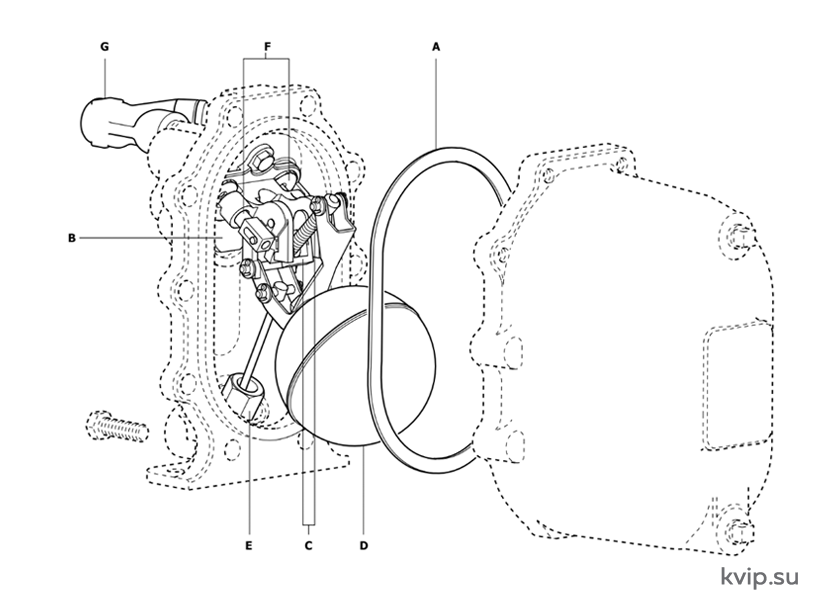

Схема конденсатоотводчика APT10-4.5 (с вотермарком).png

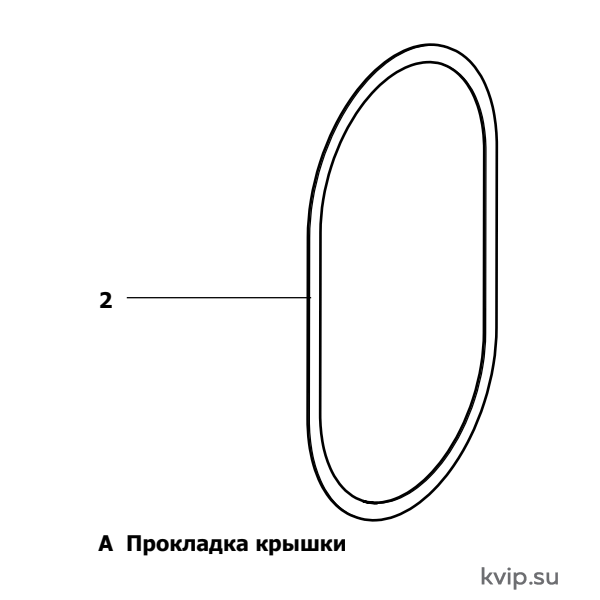

Схема детали A конденсатоотводчика APT10-4.5 (с вотермарком).png

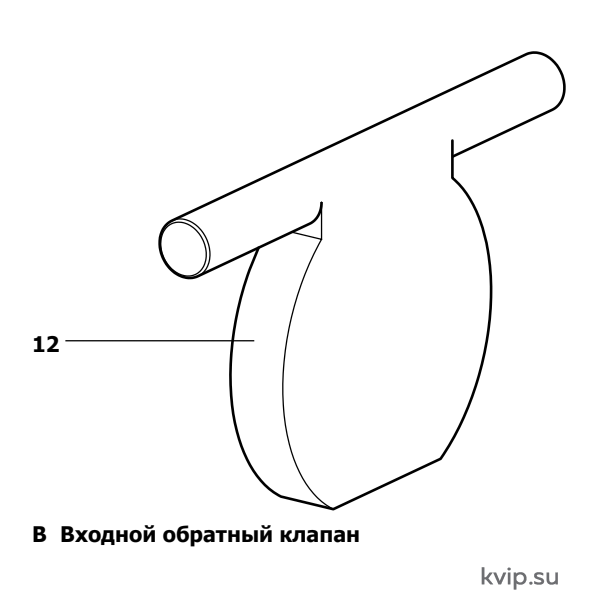

Схема детали B конденсатоотводчика APT10-4.5 (с вотермарком).png

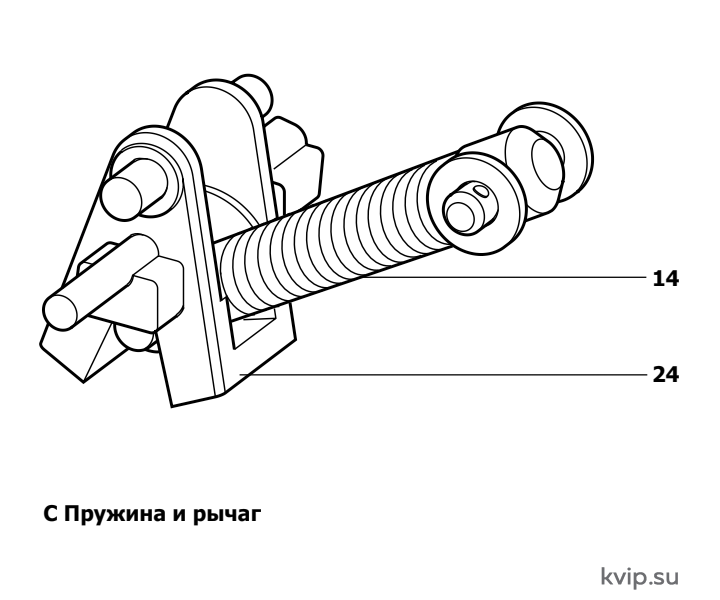

Схема детали C конденсатоотводчика APT10-4.5 (с вотермарком).png

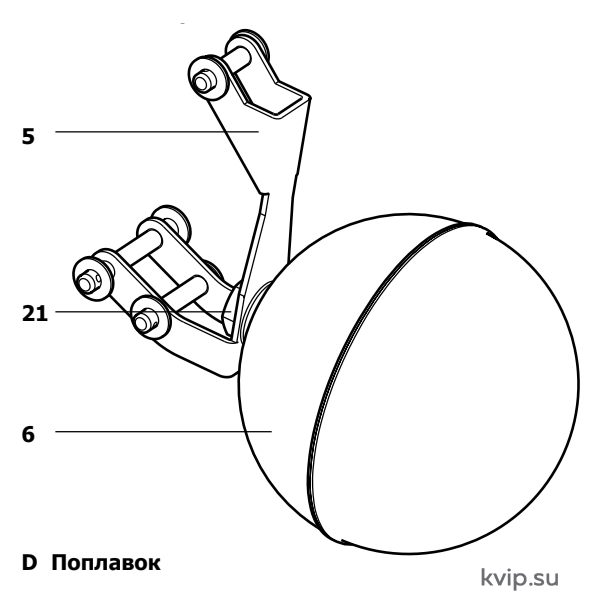

Схема детали D конденсатоотводчика APT10-4.5 (с вотермарком).png

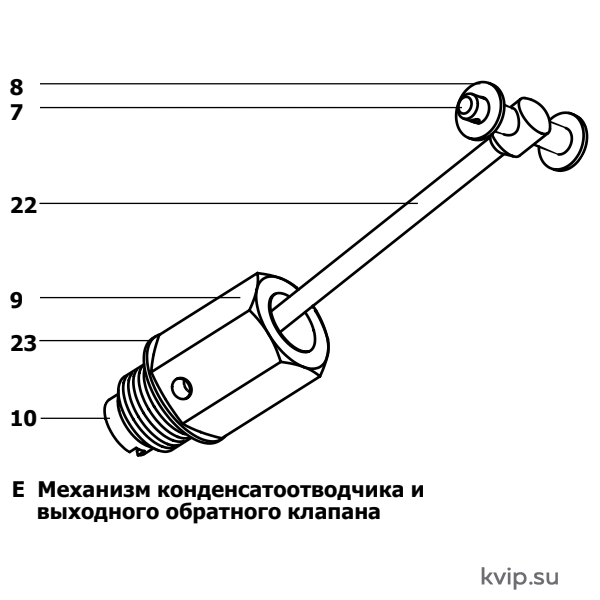

Схема детали E конденсатоотводчика APT10-4.5 (с вотермарком).png

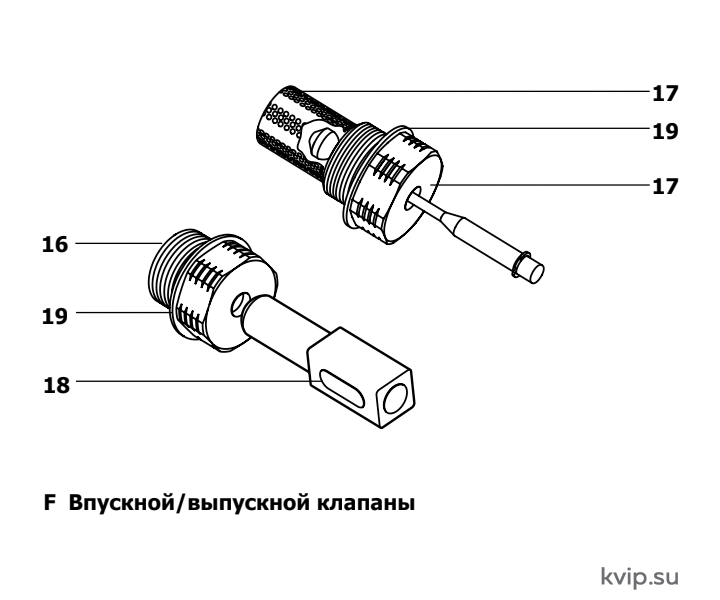

Схема детали F конденсатоотводчика APT10-4.5 (с вотермарком).png
