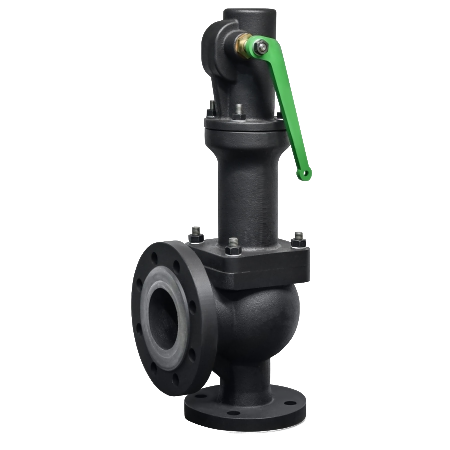

Описание П223 клапана предохранительного полноподъемного
Предохранительный клапан АСТА серии П223 - сбросной полноподъёмный пружинный угловой клапан. Используется преимущественно на сжимаемых средах (пары, газы), а также перегретых жидкостях.Выходной патрубок на два типоразмера больше входного, что позволяет получить высокую пропускную способность с учётом расширения сжимаемых сред и вскипания жидкостей при резком снижении давления.
Клапан начинает незначительно открываться при давлении срабатывания, при дальнейшем росте давления клапан резко подрывается на полный ход, что позволяет обеспечить быстрый сброс максимально возможного расхода среды.
АСТА П223 является более новой моделью в линейке предохранительных клапанов, старую модель смотрите по ссылке АСТА П02.
Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Кто из Российских производителей способен заменить Danfoss
Особенности конструкции АСТА П223 клапана предохранительного полноподъемного
- Сбросной принцип действия;
- Закрытый колпак;
- Негазоплотное исполнение;
- Высокая пропускная способность;
- Расширенный DN выходного патрубка;
- Принудительный подрыв рычагом;
- Корпус из высокопрочного чугуна;
- Мягкое уплотнение седла.
Технические характеристики АСТА П223 клапана предохранительного полноподъемного
Номинальный диаметр | DN 25-100 |
Номинальное давление | PN 16/25 — DN25-32 PN 16 — DN40-100 |
Минимальная температура рабочей среды | -30 °С |
Максимальная температура рабочей среды |
+200 °С — мягкое уплотнение седла +300 °С — «металл-металл» |
Рабочая среда | Пар, воздух, вода и другие среды, нейтральные к материалам клапана |
Давление настройки | 0,5 – 16 бар |
Класс герметичности | «А» по ГОСТ 9544-2015 |
Тип присоединения | Фланцевый по ГОСТ 33259-2015 |
Расчетные параметры АСТА П223 клапана предохранительного полноподъемного
DN | Диаметр седла d0, мм | Площадь седла А, мм2 | Коэффициент истечения α* | |
Газы, пары | Жидкости | |||
25x40 | 20 | 314 |
0,72 (Рн ≤ 1,4 бар) 0,78 (Рн > 1,4 бар) |
0,5 |
32x50 | 25 | 491 | ||
40x65 | 32 | 804 | ||
50x80 | 40 | 1257 | ||
65x100 | 50 | 1964 | ||
80x125 | 63 | 3117 | ||
100x150 | 77 | 4657 |
Спецификация материалов АСТА П223 клапана предохранительного полноподъемного

№ | Наименование | Материал |
1 | Верхняя крышка | Высокопрочный чугун GJS-400-15 |
2 | Крышка | Высокопрочный чугун GJS-400-15 |
3 | Корпус | Высокопрочный чугун GJS-400-15 |
4 | Седло | Нержавеющая сталь 20Х13 |
5 | Плунжер | Нержавеющая сталь 20Х13 |
6 | Направляющая | Высокопрочный чугун GJS-400-15 |
7 | Шток | Нержавеющая сталь 20Х13 |
8 | Пружина | Сталь 50ХФА |
Давление срабатывания АСТА П223 клапана предохранительного полноподъемного
DN | Диапазон настройки пружин, бар |
25x40 | 0,5…3,0; 3,0…6,5; 6,5…10,0; 10,0…16,0; |
32x50 | 0,5…2,0; 2,0…4,5; 4,5…10,0; 10,0…16,0; |
40x65 | 0,5…3,5; 3,5…6,0; 6,0…12,5; 12,5…16,0 |
50x80 | 0,5…2,0; 2,0…5,0; 5,0…8,0; 8,0…10,0; 10,0…16,0 |
65x100 | 0,5…2,0; 2,0…5,0; 5,0…8,0; 8,0…16,0 |
80x125 | 0,5…2,5; 2,5…5,5; 5,5…12,5; 12,5…16,0 |
100x150 | 0,5…3,0; 3,0…6,5; 6,5…13,0; 13,0…16,0 |
Массогабаритные характеристики АСТА П223 клапана предохранительного полноподъемного

DN
|
25x40 |
32x50 |
40x65 |
50x80 |
65x100 |
80x125 |
100x150 |
d1, мм | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
d2, мм | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
S, мм | 101 | 110 | 120 | 142 | 148 | 153 | 176 |
S1, мм | 117 | 125 | 135 | 149 | 160 | 175 | 192 |
H, мм | 418 | 432 | 459 | 497 | 556 | 631 | 681 |
Масса, кг | 10 | 13 | 17 | 21 | 30 | 40 | 57 |
Пропускная способность (кг/ч) АСТА П223 клапана предохранительного полноподъемного
DN | 25 х 40 | 32 х 50 | 40 х 65 | 50 х 80 | 65 х 100 | 80 x 125 | 100 x 150 | ||||||||||||||
Р | I | II | III | I | II | III | I | II | III | I | II | III | I | II | III | I | II | III | I | II | III |
0,5 |
157 |
200 | 6734 |
246 |
294 | 10530 | 402 | 483 | 17243 | 629 | 738 | 26958 | 982 | 1168 | 42120 | 1559 | 1845 | 66848 | 2330 | 2773 | 99876 |
1,0 |
236 |
285 | 9523 | 369 | 435 | 14892 | 604 | 724 | 24385 | 945 | 1134 | 38125 | 1476 | 1771 | 59568 | 2343 | 2811 | 94538 | 3500 | 4200 |
141246 |
1,5 |
312 |
380 | 11664 | 488 | 590 | 18239 | 799 | 960 | 29866 | 1249 | 1498 | 46693 | 1952 | 2342 | 72955 | 3097 | 3716 | 115785 | 4628 | 5431 |
172990 |
2,0 |
385 |
469 | 13468 |
602 |
728 | 21060 | 986 | 1191 | 34486 | 1541 | 1863 | 53916 | 2408 | 2913 | 84241 | 3821 | 4622 | 133697 | 5709 | 6907 |
199752 |
2,5 |
453 |
569 | 15058 | 708 | 857 | 23546 | 1160 | 1415 | 38556 | 1813 | 2194 | 60280 | 2833 | 3429 | 94185 | 4496 | 5444 | 149478 | 6717 | 8134 |
223329 |
3,0 |
522 |
648 | 16495 | 817 | 1017 | 25793 | 1337 | 1664 | 42236 | 2090 | 2605 | 66034 | 3266 | 4070 | 103174 | 5184 | 6376 | 163746 | 7745 | 9526 |
244645 |
3,5 |
585 |
730 | 17817 | 916 | 1145 | 27860 | 1499 | 1872 | 45620 | 2343 | 2931 | 71325 | 3661 | 4579 | 111441 | 5811 | 7260 | 176865 | 8682 | 10820 |
264247 |
4,0 | 648 | 811 | 19047 | 1014 | 1272 | 29784 | 1660 | 2080 | 48770 | 2596 | 3256 | 76249 | 4056 | 5088 | 119136 | 6437 | 8066 | 189077 | 9617 |
12023 |
282492 |
4,5 |
711 |
892 |
20202 | 1112 |
1399 |
31590 | 1821 | 2288 | 51729 | 2847 | 3582 | 80874 | 4449 | 5596 | 126362 | 7060 | 8873 | 200547 | 10548 | 13225 |
299628 |
5,0 | 774 | 973 | 21295 | 1210 | 1526 | 33299 | 1982 | 2496 | 54527 | 3099 | 3908 | 85249 | 4842 | 6105 | 133198 | 7684 | 9680 | 211394 | 11481 | 14427 | 315835 |
6,0 |
899 |
1135 | 23328 | 1406 | 1780 | 36477 | 2303 | 2913 | 59731 | 3600 | 4559 | 93386 | 5625 | 7123 | 145911 | 8928 | 11293 | 231571 | 13339 | 16832 |
345980 |
7,0 |
1024 |
1298 | 25197 | 1602 | 2035 | 39400 | 2623 | 3329 | 64517 | 4100 | 5210 | 100868 | 6406 | 8140 | 157602 | 10167 | 12907 | 250125 | 15190 | 19236 |
373701 |
8,0 | 1149 | 1460 | 26936 | 1797 | 2289 | 42121 | 2942 | 3745 | 68972 | 4600 | 5862 | 107833 | 7187 | 9158 | 168483 | 11406 | 14520 | 267395 |
17041 |
21641 |
399504 |
9,0 | 1273 | 1622 | 28570 | 1991 | 2544 | 44676 | 3261 | 4161 | 73156 | 5098 | 6513 | 114374 | 7965 | 10176 | 178704 | 12641 | 16133 | 283615 | 18887 | 24045 |
423738 |
10,0 |
1397 |
1784 | 30116 | 2185 | 2798 | 47092 | 3578 | 4577 | 77113 |
5594 |
7164 | 120561 | 8740 | 11193 | 188370 | 13871 | 17747 | 298957 | 20724 | 26450 |
446659 |
12,0 |
1645 |
2109 | 32990 | 2572 | 3307 | 51587 | 4212 | 5410 | 84473 | 6585 | 8467 | 132068 | 10289 | 13228 | 206349 | 16329 | 20974 | 327491 |
24396 |
31259 |
489290 |
14,0 |
1891 |
2433 | 35634 | 2958 | 3816 | 55720 | 4843 | 6242 | 91241 | 7572 | 9770 | 142650 | 11830 | 15264 | 222883 | 18775 | 24201 | 353731 | 28052 | 36068 |
528494 |
16,0 | 2139 | 2758 | 38094 | 3344 | 4324 | 59568 | 5476 | 7074 | 97541 | 8561 | 11073 | 152490 | 13376 | 17299 | 238272 | 21229 | 27427 | 378154 | 31718 | 40877 |
564984 |
