Стабильность давления пара. Как избежать колебаний при большом числе потребителей?

В условиях производства эффективность и надежность парового оборудования напрямую зависят от стабильности давления пара. Нестабильное давление, особенно на объектах с большим количеством периодически включающихся потребителей — это не только снижение производительности, но и потеря качества, увеличение издержек и риск преждевременного выхода из строя дорогостоящего оборудования.

Зачем нужно снижать давление пара?

Ответ заключается в двух основных аспектах: экономии энергии и безопасности оборудования.

1. Энергоэффективность: Пар при низком давлении содержит больше полезной тепловой энергии (энтальпии парообразования).

• Пример: Пар при 1 бар изб. отдает ~ 2200 кДж/кг, а при 10 бар изб. — только ~2000 кДж/кг.
• Вывод: Использование пара на максимально низком (но достаточном для технологии) давлении дает экономию топлива до 10%.

2. Требования оборудования: Каждый аппарат (автоклав, теплообменник) рассчитан на своё рабочее давление. Его превышение может привести к разрушению этого оборудования.

Почему тогда пар генерируют под высоким давлением?

• Меньшие габариты и более стабильная работа котла. Кроме того, при высоких давлениях, котёл является аккумулятором тепла, за счет запаса перегретой воды.
• Качество пара из котла: Котлы работают стабильнее и производят более сухой пар именно на номинальном высоком давлении.
• Экономия на трубопроводах: Высокое давление → меньший удельный объем пара → можно использовать трубы меньшего диаметра → снижение капитальных затрат.
• Стабильность самой системы: В зоне высоких давлений падение давления в магистрали при пиковых нагрузках не так критично сказывается на пропускной способности.

Обо всех преимуществах распределения пара при высоком давлении читайте в нашей статье

Отсюда и стратегия: производить и транспортировать пар под высоким давлением, а потреблять под низким.

Снижение давления пара перед потребителями позволяет его стабилизировать перед производственным процессом. Когда происходят колебания расхода в системе, при включении и выключении потребителя, давление также понижается либо повышается и его требуется стабилизировать.

Поэтому, здесь нам на помощь приходит узел редуцирования.

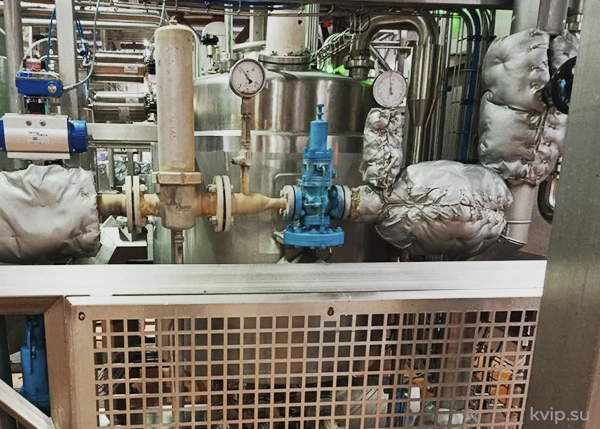

Из чего состоит редукционный узел?

Редукционный клапан — сердце узла, но для его стабильной работы необходим комплекс оборудования, обеспечивающий качество пара:

1. Сепаратор пара: Отделяет капли влаги из пара. Влажный пар вызывает эрозию металла клапанов и теплообменников и снижает эффективность теплопередачи.
2. Фильтр (грязевик): Задерживает окалину, ржавчину и мусор из трубопроводов, защищая детали клапана от износа и заклинивания.
3. Термостатический воздухоотводчик: Устанавливается в верхней точке сепаратора для удаления воздуха и неконденсируемых газов, которые ухудшают теплообмен.
4. Запорная арматура с сильфонным уплотнением: Исключает потери пара через сальниковое уплотнение. Один сальниковый клапан может приводить к утечкам до 3 кг/ч. А если их много?
5. Манометры до и после: Для визуального контроля давления и настройки клапана.
6. Предохранительный клапан (обязательно!): Защищает оборудование, находящееся после редукционного узла, от опасного превышения давления в случае неисправности клапана.

Такой полный комплект оборудования обеспечивает долгую и надежную работу редукционного клапана.

Как выбрать тип редукционного клапана?

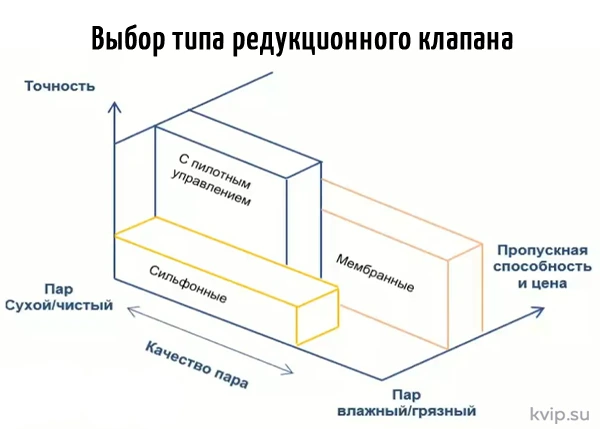

Выбор зависит от требуемой точности, качества пара и диапазона расходов.

Тип клапана	Точность	Требования к пару	Применение	Недостатки
Сильфонный (прямого действия)	Низкая	Устойчив к влажному и грязному пару	Индивидуальные установки с небольшими расходами (до 300 кг/ч): варочные котлы, калориферы.	Низкая точность, склонность к "рывкам" (цикличности) при малых расходах (<10% от max).
С пилотным управлением	Высокая (±0.2- 0.5 бар)	Требует чистого и сухого пара! Обязательны сепаратор и фильтр.	Групповые потребители, процессы, требующие стабильного давления. Высокие расходы (до 50 т/ч).	Высокая стоимость, чувствительность к качеству пара.
Мембранный (прямого действия)	Средняя	Устойчив к низкому качеству пара	Устаревшая, но надежная конструкция.	Громоздкие, тяжелые, средняя точность.

Рекомендация: Наиболее популярным и эффективным решением для современных предприятий являются клапаны с пилотным управлением, к примеру UTC PPRV27 и UTC PPRV1000. Они обеспечивают высокую точность и широкий диапазон расходов.

Решение для большого числа потребителей: Схема "Сплит-Ранж"

Основная проблема на объектах с множеством потребителей (например, цех автоклавов) — огромный разброс в потреблении пара (от минимума до пика). Один клапан не может эффективно работать во всем этом диапазоне.

Проблемы при использовании одного клапана:

• На пике: Клапан может не справляться, давление просаживается.
• При малой нагрузке: Клапан, подобранный на пик, работает на 5-10% от своей мощности. Это приводит к режиму "рывков" или "рыскания" — клапан постоянно открывается и закрывается, вызывая скачки давления и изнашивая себя.

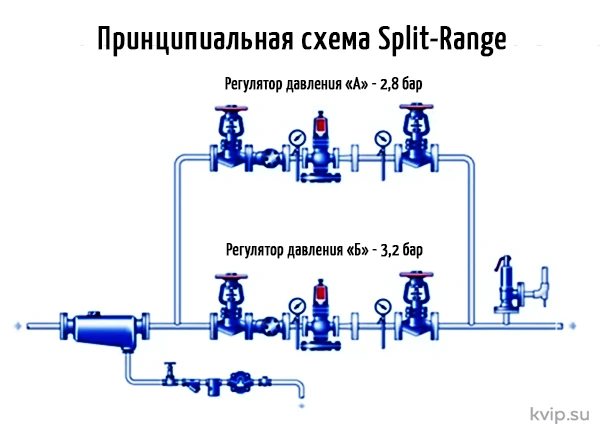

Решение — установка двух клапанов по схеме "Сплит-Ранж" (Split-Range):


1. Принцип: Два клапана (например, пилотных) настраиваются на разные уставки давления.

Пример: Нужно поддерживать 3 бара. Клапан "А" настраивается на 2.8 бара, клапан "Б" — на 3.2 бара.

2. Как работает:

• При малой нагрузке работает только клапан "А".
• При росте потребления давление в сети начинает падать. Когда оно падает ниже 3.2 бара, открывается и начинает работать клапан "Б".
• На пиковой нагрузке работают оба клапана вместе.
• При снижении нагрузки клапан "Б" закрывается первым.

Эта схема позволяет каждому клапану работать в комфортном для себя диапазоне нагрузок, обеспечивая стабильное давление во всех режимах.

Стабильность давления пара

Стабильность давления пара в технологических процессах  — не просто «опция», а фундаментальная характеристика любой паровой системы. От её уровня зависят эффективность, безопасность, долговечность оборудования и, в конечном счете, финансовый результат предприятия:

Как обеспечить стабильность давления: проверенные практики

1. Правильный расчет мощности котла и сетей. Всегда исходите из максимального технологического расхода, согласно ТТХ оборудования и обязательно закладывайте % на случай форс-мажора. Диаметр труб и самотечных участков должен позволять проходить паровому потоку без избыточных сопротивлений.
2. Использование редукционного узла. Надежные регулирующие клапаны позволяют задавать требуемое давление на выходе, сглаживая перепады. Важно подобрать клапан, адекватный характеристикам вашей системы, с учетом температурных и паровых нагрузок.
3. Мониторинг и автоматизация. Датчики давления и расхода, систем контроля в режиме реального времени. Автоматические регулировочные устройства: пилотные и мембранные клапаны, системы обратной связи, аварийные защиты.
4. Качественная обвязка и балансировка. Обеспечьте минимальные потери в трубопроводе: оптимальные линии, сокращение изгибов, качественную изоляцию. Балансировка потоков — особенно в крупных производствах — позволяет равномерно распределять пар по всем участкам.
5. Профилактика и обслуживание. Регулярные проверки фитингов, клапанов, уплотнений. Очистка теплообменников. Контроль утечек. Настройка управления клапанами.
6. Готовность к экстремальным сценариям. Запас мощности, резервы по давлению, аварийные сбросы и маневренность системы. План реагирования при изменении температуры, отключении части оборудования.
7. Использование схемы "Сплит-Ранж" для группы клапанов. Это решит проблему работы оборудования в широком диапазоне расходов.
8. Доверять проектирование профессионалам. Правильный подбор и настройка оборудования требуют глубоких знаний о работе системы и технологиях.

Пример из практики

Один из наглядных примеров, как все вышеперечисленное применяется на практике — организация стабильного давления пара на творожном заводе.

Подробнее с кейсом вы можете ознакомится здесь

При запуске новых технологических линий в работу возникла потребность в трёх редукционных узлах: один для пастеризатора (DN32, расход пара 200 кг/ч), два — для варочных котлов (DN50, расход по 500 кг/ч). Давление, поступающее по линии - 6 бар, технологическая задача - снизить его до 2 бар и, главное, обеспечить стабильность подачи.


Пространство для установки было ограничено, что накладывало ограничения и на габариты оборудования.

Согласно параметрам Заказчика, наши инженеры произвели расчеты, исходя из которых были предложены редукционные клапаны с пилотным управлением, а к ним подобрана полная обвязка, включающая в себя сетчатый фильтр, сепаратор (с узлом отвода конденсата) и запорная арматура,
В результате на творожном заводе были запущены три технологические единицы (пастеризатор + два котла), которые получили стабильный пар с давлением 2 бара.

При проектировании, эксплуатации и модернизации парового хозяйства ставьте стабильность давления в приоритет. Тщательно рассчитывайте, качественно подбирайте оборудование, автоматизируйте управление и не пренебрегайте профилактикой.
