Выбор давления пара в системе пароснабжения - Ключ к эффективности и надежности

Паровая система предприятия — это сложный, замкнутый и взаимосвязанный организм. От котельной до технологического потребителя и обратно, все элементы влияют друг на друга. Одним из фундаментальных решений при проектировании такой системы является выбор давления, при котором пар будет распределяться по предприятию. Правильный выбор — это баланс между экономией, надежностью и производительностью.

Кстати, узнать о том, как сократить издержки предприятия в 3 раза читайте в этой статье

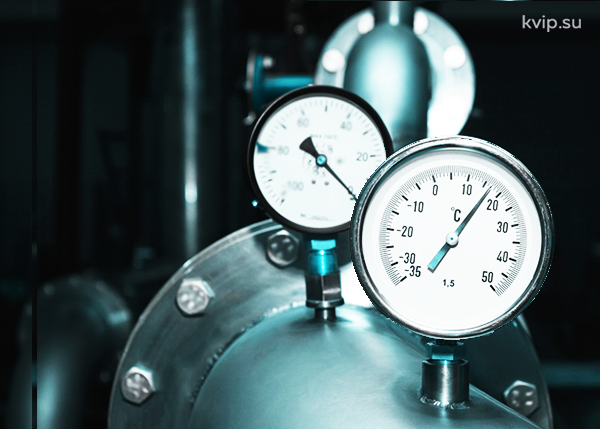

Почему давление пара так важно?

Основная задача системы пароснабжения — доставить к точке потребления необходимое количество пара с требуемыми параметрами (давлением и температурой). Ключевое свойство насыщенного пара — прямая зависимость между его давлением и температурой.

Однако, главный параметр для расчета трубопроводов — это удельный объем пара (м³/кг), то есть какой объем занимает один килограмм пара при определенном давлении.

• При низком давлении (1 бар изб.): Удельный объем велик (0.881 м³/кг). Небольшое падение давления в сети приводит к резкому увеличению объема пара и, как следствие, к скачку скорости его потока.
• При высоком давлении (10 бар изб.): Удельный объем мал (0.177 м³/кг). Даже значительное падение давления вызывает относительно небольшое изменение объема и скорости потока.

Вывод: Доставка пара до мест потребления в зоне высоких давлений делает систему гораздо более стабильной и предсказуемой с точки зрения гидравлики.

Подробнее узнать об устройстве и эксплуатации паропроводов вы можете из этой статьи

Преимущества распределения пара при высоком давлении

1. Меньшие диаметры трубопроводов. Меньший удельный объем позволяет пропустить тот же массовый расход пара через трубу меньшего диаметра. Это напрямую ведет к снижению капитальных затрат. Подробнее ниже в статье.

2. Устойчивость к пиковым нагрузкам. Технологические процессы редко работают стабильно. Включение и выключение оборудования создает пики потребления пара, которые могут превышать мгновенную производительность котла.

• Высокое давление дает котлу теплоаккумулирующую способность. Запас перегретой воды в котле при высоком давлении является аккумулятором энергии. При резком скачке потребления и падении давления в системе эта вода "вскипает", моментально генерируя дополнительный пар и сглаживая пиковую нагрузку.
• Низкое давление лишает котел этой "подушки безопасности". Пиковая нагрузка приводит к резкому падению давления, сбоям в работе автоматики уровня котловой воды, остановкам горелки и, как следствие, к аварийным остановкам технологических процессов.

3. Сохранение пропускной способности. При падении давления в высоконапорной системе удельный объем растет не так радикально, что позволяет паропроводам сохранять способность транспортировать требуемое количество пара к потребителям.

4. Повышение качества пара. Качественный насыщенный пар должен быть сухим. Работа котла на расчетном (высоком) давлении предотвращает унос влаги и генерацию "грязного" пара. Дополнительный эффект осушки часто достигается при последующем редуцировании давления перед потребителем.

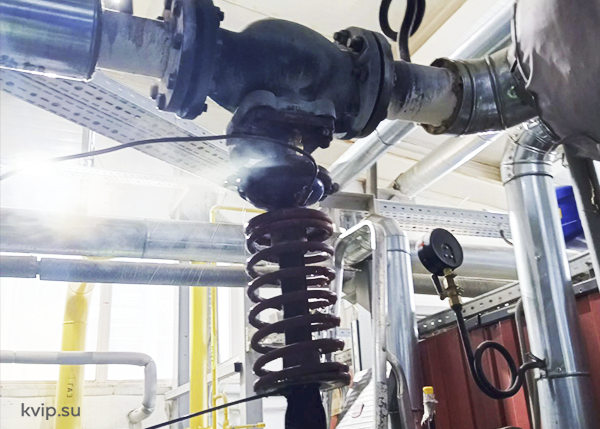

К чему приводят ошибки в выборе давления?

Неправильный выбор, особенно в сторону занижения давления, ведет к ряду проблем:

• Нестабильность технологических процессов: Колебания давления и температуры пара нарушают режимы работы аппаратов, что сказывается на качестве и количестве продукции.
• Риск гидроударов и повышенный износ оборудования.
• Сокращение срока службы котла и паропроводной арматуры.
• Снижение общей эффективности котельной и увеличение эксплуатационных расходов.

Чем работа с высоким давлением выгоднее для предприятия?

Распределение пара по предприятию при максимально возможном высоком давлении (ограниченном лишь возможностями котла и прочностью оборудования) является оптимальной стратегией. Это не просто инженерная рекомендация, а комплексное решение, которое:

1. Снижает капитальные затраты предприятия:

• Благодаря меньшему удельному объёму пара при высоком давлении, массовый расход можно транспортировать по трубопроводам меньшего диаметра.
• Это уменьшает стоимость труб, фитингов, арматуры, теплоизоляции и монтажных работ.
• Экономия особенно заметна при больших протяжённостях сетей.

2. Повышает надежность и отказоустойчивость:

• Высокое давление делает систему более устойчивой к колебаниям потребления.
• При скачках нагрузки котёл использует запас перегретой воды как аккумулятор энергии, моментально выдавая дополнительный пар.
• Это снижает риск аварийных остановок и сбоя автоматики.

3. Обеспечивает стабильность технологических процессов:

• Устойчивое давление гарантирует равномерную подачу пара к оборудованию, исключая срывы режимов.
• При низком давлении малейшее падение в сети приводит к резкому росту объема и скорости потока, что вызывает нестабильность. Высокое давление минимизирует этот эффект.

4. Повышает энергоэффективность:

• Потери давления и тепла при транспортировке пара снижаются.
• Качество пара сохраняется выше: работа на расчетных параметрах уменьшает унос влаги и образование «мокрого» пара.
• Дополнительная осушка достигается при редуцировании до рабочих параметров у потребителя.

5. Увеличивает гибкость системы:

• Централизованное распределение на высоком давлении с последующим редуцированием перед потребителем позволяет обеспечить каждому агрегату оптимальные условия.
• Это создает универсальную систему, которую проще адаптировать к новым технологиям и изменению нагрузок.

Узнать о том, почему энергоэффективность - это стратегическое преимущество любого предприятия, вы можете из этой статьи

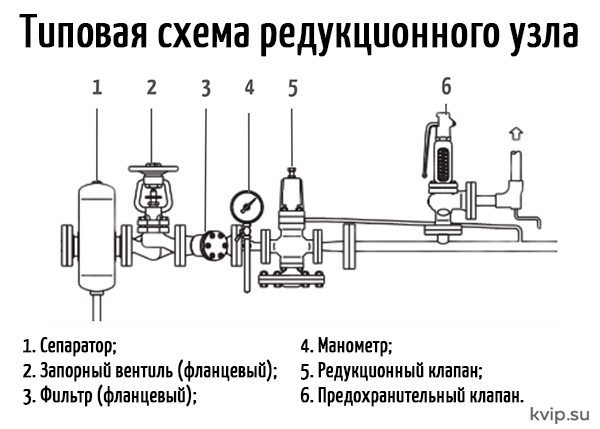

Снижение давления до требуемых технологических параметров должно осуществляться локально, непосредственно перед потребителем, с помощью редукционных узлов.

Такой подход позволяет получить все преимущества высоконапорной системы, обеспечив при этом каждому агрегату конкретные  параметры пара, которые ему необходимы.
