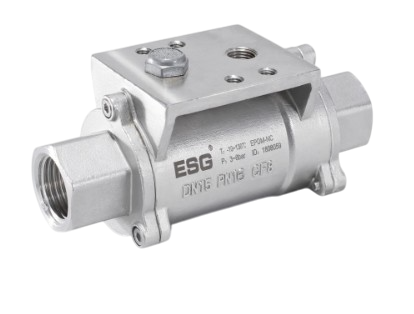

ESG 201 Пневматический золотниковый клапан

Принцип работы

Открытие и закрытие проходного сечения клапана происходит благодаря воздействию управляющего давления сжатого воздуха. Давление рабочей среды (жидкости) также воздействует на запорный элемент, что позволяет преодолеть небольшое сопротивление (трение) управляющего поршня и быстрее открыть/закрыть проходное сечение клапана. Конструктивное исполнение клапана позволяет получить высокую эффективность при минимальной потере давления.

Читайте в наших статьях:
Подбор типоразмера регулирующего клапана
Принцип работы регулирующего клапана

Применения

• Производство продуктов питания и напитков
• Газоразделение
• Розлив
• Производство керамики
• Очистка полупроводников
• Автомобильная промышленность
• Другое.

Преимущества

1. Компактность и эстетичный дизайн. Корпус из нержавеющей стали гарантирует высокий ресурс клапанов.
2. Простота использования благодаря различным способам установки (монтажа). Минимальная потеря давления при эффективной работе.
3. Хорошо работает в условиях вакуума.

Технические характеристики

• Рабочее давление: 0-16 бар (0-232psi)
• Давление управления: 3-8 бар (43.5-116psi)
• Среда управления: нейтральные газы, воздух
• Материал корпуса: CF8M/CF8
• Материал уплотнений: EPDM/FKM
• Рабочая среда: FKM- большинство жидкостей; не для пара EPDM- пар, горячая вода; не для масел, смазок, топлива и т. д.
• Температура раб. среды: -20℃ — +150℃ (FPM)
• -20℃ — +130℃ (EPDM)
• Температура окр. среды: -20℃ — +80℃
• Тип управления: НЗ, НО, Двойного действия
• Тип присоединения: резьбовое (BSP, BSPT, NPT)
• Класс герметичности: DIN EN 12266 Class A.

Открыт/Закрыт

Закрытие
При подаче воздуха под давлением в порт A (порт B является портом выхлопа), поршень (выделенный зелёным цветом) перемещается вправо, закрывая проходное сечение клапана.
В случае типа управления «НЗ» золотникового клапана, в полости А установлена дополнительная пружина, воздействующая на поршень и перекрывающая проходное сечение. В состоянии покоя (отсутствие управляющего давления) клапана закрыт.


Открытие
При подаче воздуха под давлением в порт В (порт А является портом выхлопа), поршень (выделенный зелёным цветом) перемещается влево, открывая проходное сечение клапана.
В случае типа управления «НО» золотникового клапана, в полости В установлена дополнительная пружина, воздействующая на поршень и открывающая проходное сечение. В состоянии покоя (отсутствие управляющего давления) клапана открыт.

Нормально закрытый пружиной (НЗ) поток «над запорным элементом»

Size	Interface	Orifice mm	Flow value Kv(m3/h)	Differential pressure range MPa	Control Pressure Mpa
DN8	G1/4"	10	2.2	0-1.6	0.35-0.5
DN10	G3/8"	10	3.1	0-1.6	0.35-0.5
DN15	G1/2"	15	5.7	0-1.6	0.35-0.5
DN20	G3/4"	20	10,6	0-1.6	0.35-0.5
DN25	G1"	25	17,4	0-1.6	0.35-0.5
DN32	G1 1/4"	32	21,9	0-1.6	0.35-0.5
DN40	G1 1/2"	40	40,5	0-1.6	0.35-0.5
DN50	G2"	50	59,3	0-1.6	0.5-0.6

Двойного действия, нормально закрытый пружиной (НЗ) – поток «над зап. элементом»

Size	Interface	Orifice mm	Flow value Kv(m3/h)	Differential pressure range MPa	Control Pressure Mpa
DN8	G1/4"	10	2.2	0-1.6	0.35-0.5
DN10	G3/8"	10	3.1	0-1.6	0.35-0.5
DN15	G1/2"	15	5.7	0-1.6	0.35-0.5
DN20	G3/4"	20	10,6	0-1.6	0.35-0.5
DN25	G1"	25	17,4	0-1.6	0.35-0.5
DN32	G1 1/4"	32	21,9	0-1.6	0.35-0.5
DN40	G1 1/2"	40	40,5	0-1.6	0.35-0.5
DN50	G2"	50	59,3	0-1.6	0.5-0.6

Нормально открытый пружиной (НО) – поток «над запорным элементом»

Size	Interface	Orifice mm	Flow value Kv(m3/h)	Differential pressure range MPa	Control Pressure Mpa
DN8	G1/4"	10	2.2	0-1.6	0.5
DN10	G3/8"	10	3.1	0-1.6	0.5
DN15	G1/2"	15	5.7	0-1.6	0.5
DN20	G3/4"	20	10,6	0-1.6	0.5
DN25	G1"	25	17,4	0-1.6	0.5
DN32	G1 1/4"	32	21,9	0-1.6	0.5
DN40	G1 1/2"	40	40,5	0-1.6	0.5
DN50	G2"	50	59,3	0-1.6	0.6

Нормально закрытый пружиной (НЗ) поток «под запорным элементом»

Size	Interface	Orifice mm	Flow value Kv(m3/h)	Differential pressure range MPa	Control Pressure Mpa
DN8	G1/4"	10	2.2	0-1.6	0.35
DN10	G3/8"	10	3.1	0-1.6	0.35
DN15	G1/2"	15	5.7	0-1.2	0.35
DN20	G3/4"	20	10,6	0-1.6	0.35
DN25	G1"	25	17,4	0-1.6	0.35
DN32	G1 1/4"	32	21,9	0-1.2	0.35
DN40	G1 1/2"	40	40,5	0-0.8	0.35
DN50	G2"	50	59,3	0-0.8	0.5

Двойного действия, нормально закрытый пружиной (НЗ) – поток «под зап. элементом»

Size	Interface	Orifice mm	Flow value Kv(m3/h)	Differential pressure range MPa	Control Pressure Mpa
DN8	G1/4"	10	2.2	0-1.6	0.35-0.5
DN10	G3/8"	10	3.1	0-1.6	0.35-0.5
DN15	G1/2"	15	5.7	0-1.6	0.35-0.7
DN20	G3/4"	20	10,6	0-1.6	0.35-0.5
DN25	G1"	25	17,4	0-1.6	0.35-0.5
DN32	G1 1/4"	32	21,9	0-1.6	0.35-0.7
DN40	G1 1/2"	40	40,5	0-1.6	0.35-0.7
DN50	G2"	50	59,3	0-1.6	0.5-0.7

Нормально открытый пружиной (НО) – поток «под запорным элементом»

Size	Interface	Orifice mm	Flow value Kv(m3/h)	Differential pressure range MPa	Control Pressure Mpa
DN8	G1/4"	10	2.2	0-1.6	0.5
DN10	G3/8"	10	3.1	0-1.6	0.5
DN15	G1/2"	15	5.7	0-1.6	0.7
DN20	G3/4"	20	10,6	0-1.6	0.5
DN25	G1"	25	17,4	0-1.6	0.5
DN32	G1 1/4"	32	21,9	0-1.6	0.7
DN40	G1 1/2"	40	40,5	0-1.6	0.7
DN50	G2"	50	59,3	0-1.6	0.7

Размеры

Size	DN8	DN10	DN15	DN20	DN25	DN32	DN40	DN50
Thread end	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
A (mm)	49.5	49.5	53.3	63.5	70&	85.5	95	109
ΦD (mm)	37	37	42.5	52	60	75	84	97
Hexagon (mm)	22	22	26	32	40	49	53	68
B (mm)	31	31	32	37,5	40	48	53	60
L (mm)	98	98	112	135	143	165	180	207
Weight (Kg)	0,54	0,54	0,67	1,05	1,45	2,32	2,82	4,38
