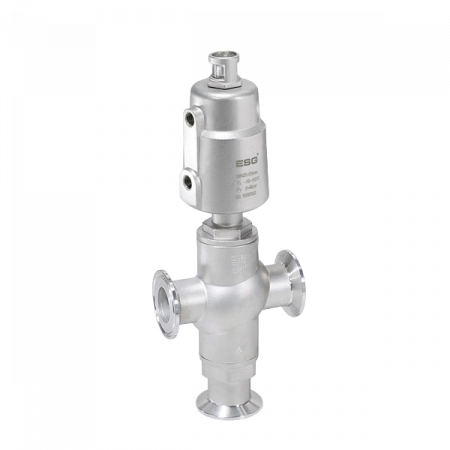

Описание и область применения ESG 103 пневматического трехходового углового седельного клапана
Седельный клапан имеет три сквозных отверстия, которые могут реализовать функцию коммутационного разделения или смешивания, и может в определенной степени заменить два двухходовых запорных клапана. Когда клапан находится в нерабочем состоянии из-за силы пружины, конец C клапана обычно закрыт, а конец B обычно открыт; когда поршень привода подвергается воздействию сжатого газа, конец клапана C открывается, а конец B закрывается. В режиме двойного действия клапан открывается и закрывается сжатым воздухом.
Сферы применения:
- Производство продуктов питания и напитков (статья об использовании клапанов в молочной промышленности - здесь);
- Дезинфекция, больничный стерилизатор;
- Водоотведение;
- Фасовочное оборудование и т.д.
Кто способен заменить GEMU на рынке РФ?
Как КВиП внесли свой вклад в борьбу с COVID-19?
Характеристики ESG 103 пневматического трехходового углового седельного клапана
Параметры:- Рабочее давление: 0-16 бар (0-232 psi);
- Контрольное давление: 3-8 бар (43,5-116 psi);
- Среда управления: фильтрованный сжатый воздух или нейтральный газ;
- Материал корпуса: CF8M;
- Материал привода: CF8;
- Материал уплотнения: PTFE;
- Температура рабочей среды: -10 °C - +180 °C;
- Температура откружающей среды: -10 °C - +80 °C;
- Тип управления: нормально закрытый, нормально закрытый двойного действия, свободный двойного действия;
- Тип присоединения: резьбовое, клемповое;
- Рабочая среда: вода, пар, масло, нейтральный газ или жидкость, органический растворитель, кислоты и щелочи;
- Класс герметичности: DIN EN 12266 Class A.
Размеры ESG 103 пневматического трехходового углового седельного клапана
Резьбовое соединение | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Размеры | Привод | Q | C | R | G | A | К | L | Hexagon | Weight (kg) | |
DN15 | 40 | 1/8" | 50.5 | 27 | 1/2" | 195 | 50 | 68 | 27 | 0.91 | |
DN20 | 50 | 1/8" | 60 | 33 | 3/4" | 230 | 60 | 75 | 32 | 1.25 | |
DN25 | 50 | 1/8" | 60 | 33 | 1" | 242 | 68 | 90 | 40 | 1.64 | |
DN32 | 90 | 1/8" | 106 | 55 | 11/4" | 355 | 86 | 116 | 50 | 4.62 | |
DN40 | 90 | 1/8” | 106 | 55 | 11/2" | 360 | 90 | 116 | 56 | 5.15 | |
DN50 | 90 | 1/8" | 106 | 55 | 2" | 382 | 102 | 138 | 69 | 6.52 |
Клемповое соединение | |||||||||
---|---|---|---|---|---|---|---|---|---|
Размер | Привод | Q | C | R | D | A | К | L | Вес (кг) |
DN15 | 40 | 1/8" | 50.5 | 27 | 34 | 223 | 80 | 90 | 0.99 |
DN20 | 50 | 1/8" | 60 | 33 | 50.5 | 246 | 80 | 90 | 1.48 |
DN25 | 50 | 1/8" | 60 | 33 | 50.5 | 262 | 90 | 100 | 1.78 |
DN32 | 90 | 1/8" | 106 | 55 | 50.5 | 373 | 104 | 130 | 4.75 |
DN40 | 90 | 1/8" | 106 | 55 | 64 | 381 | 111 | 150 | 5.45 |
DN50 | 90 | 1/8" | 106 | 55 | 64 | 408 | 128 | 160 | 6.65 |

Одинарного действия нормально закрытый | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
DN | Привод | Интерфейс | Отверстие | Значения расхода Kv (м3/ч) | Разделение | Смешивание | Обратная функция | ||||
A-B | A-C | Диф. давление, МПа | Контр. давление, МПа |
Диф. давление, МПа |
Контр. давление, МПа |
Диф. давление, МПа |
Контр. давление, МПа |
||||
DN15-A | 40 | 1/2" | 14 | 4.1 | 4.9 | 0-1.6 | 0.4-0.6 | 0-1.2 | 0.4-0.6 | 0-1.4 | 0.4-0.6 |
DN20-A | 50 | 3/4” | 18 | 5.8 | 6.5 | 0-1.6 | 0.45-0.65 | 0-1.4 | 0.45-0.65 | 0-1.6 | 0.45-0.7 |
DN20-B | 0-1.6 | 0.3-0.55 | 0-0.8 | 0.3-0.55 | 0-1.6 | 0.3-0.7 | |||||
DN25-A | 50 | 1" | 24 | 13.9 | 14.4 | 0-1.1 | 0.45-0.65 | 0-0.6 | 0.45-0.65 | 0-0.7 | 0.45-0.7 |
DN25-B | 0-1.4 | 0.3-0.65 | 0-0.3 | 0.3-0.65 | 0-1.2 | 0.3-0.7 | |||||
DN32-A | 90 | 1 1/4" | 31 | 20.9 | 22.8 | 0-0.55 | 0.6-0.7 | 0-1.6 | 0.6-0.7 | 0-1.0 | 0.6-0.7 |
DN32-B | 0-1.4 | 0.45-0.7 | 0-1.2 | 0.45-0.7 | 0-1.6 | 0.45-0.7 | |||||
DN32-C | 0-1.6 | 0.3-0.45 | 0-0.2 | 0.3-0.45 | 0-1.6 | 0.3-0.5 | |||||
DN40-A | 90 | 1 1/2' | 35 | 24.4 | 26.6 | 0-0.45 | 0.6-0.7 | 0-1.6 | 0.6-0.7 | 0-0.6 | 0.6-0.7 |
DN40-B | 0-1.2 | 0.45-0.7 | 0-1.0 | 0.45-0.7 | 0-1.6 | 0.45-0.7 | |||||
DN40-C | 0-1.6 | 0.3-0.5 | 0-0.1 | 0.3-0.5 | 0-1.6 | 0.3-0.6 | |||||
DN50-A | 90 | 2” | 45 | 29.3 | 31.9 | 0-0.25 | 0.6-0.7 | 0-0.9 | 0.6-0.7 | 0-0.3 | 0.6-0.7 |
DN50-B | 0-0.9 | 0.45-0.7 | 0-0.5 | 0.45-0.7 | 0-0.8 | 0.45-0.7 | |||||
DN50-C | 0-1.6 | 0.3-0.6 | — | — | 0-1.6 | 0.3-0.7 |
Двойного действия нормально закрытый | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
DN | Привод | Интерфейс | Отверстие | Значения расхода Kv (м3/ч) | Разделение | Смешивание | Обратная функция | ||||
A-B | A-C | Диф. давление, МПа | Контр. давление, МПа |
Диф. давление, МПа |
Контр. давление, МПа |
Диф. давление, МПа |
Контр. давление, МПа |
||||
DN15-A | 40 | 1/2" | 14 | 4.1 | 4.9 | 0-1.6 | 0.4-0.6 | 0-1.6 | 0.4-0.6 | 0-1.4 | 0.4-0.6 |
DN20-B | 50 | 3/4" | 18 | 5.8 | 6.5 | 0-1.6 | 0.3-0.55 | 0-1.6 | 0.3-0.55 | 0-1.6 | 0.3-0.7 |
DN25-B | 50 | 1" | 24 | 13.9 | 14.4 | 0-1.4 | 0.3-0.65 | 0-1.4 | 0.3-0.65 | 0-1.2 | 0.3-0.7 |
DN32-D | 63 | 1 1/4" | 31 | 20.9 | 22.8 | 0-1.3 | 0.35-0.7 | 0-1.3 | 0.35-0.7 | 0-1.3 | 0.35-0.7 |
DN32-C | 90 | 1 1/4" | 31 | 20.9 | 22.8 | 0-1.6 | 0.3-0.55 | 0-1.6 | 0.3-0.55 | 0-1.6 | 0.3-0.55 |
DN40-D | 63 | 1 1/4" | 35 | 24.4 | 26.6 | 0-1.0 | 0.35-0.7 | 0-1.0 | 0.35-0.7 | 0-1.0 | 0.35-0.7 |
DN40-C | 90 | 1 1/2" | 35 | 24.4 | 26.6 | 0-1.6 | 0.3-0.6 | 0-1.6 | 0.3-0.6 | 0-1.6 | 0.3-0.6 |
DN50-C | 90 | 2“ | 45 | 29.3 | 31.9 | 0-1.6 | 0.3-0.65 | 0-1.6 | 0.3-0.65 | 0-1.6 | 0.3-0.7 |
Двойного действия свободного состояния | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
DN | Привод | Интерфейс | Отверстие | Значения расхода Kv (м3/ч) | Разделение | Смешивание | Обратная функция | ||||
A-B | A-C | Диф. давление, МПа | Контр. давление, МПа |
Диф. давление, МПа |
Контр. давление, МПа |
Диф. давление, МПа |
Контр. давление, МПа |
||||
DN15 | 40 | 1/2" | 14 | 4.1 | 4.9 | 0-1.6 | 0.3-0.5 | 0-1.6 | 0.3-0.5 | 0-1.6 | 0.3-0.5 |
DN20 | 50 | 3/4" | 18 | 5.8 | 6.5 | 0-1.6 | 0.3-0.5 | 0-1.6 | 0.3-0.5 | 0-1.6 | 0.3-0.5 |
DN25 | 50 | 1" | 24 | 13.9 | 14.4 | 0-1.6 | 0.3-0.55 | 0-1.6 | 0.3-0.6 | 0-1.6 | 0.3-0.55 |
DN32 | 63 | 1 1/4" | 31 | 20.9 | 22.8 | 0-1.6 | 0.3-0.6 | 0-1.6 | 0.3-0.6 | 0-1.6 | 0.3-0.6 |
90 | 1 1/4" | 31 | 20.9 | 22.8 | 0-1.6 | 0.3-0.4 | 0-1.6 | 0.3-0.45 | 0-1.6 | 0.3-0.4 | |
DN40 | 63 | 1 1/4" | 35 | 24.4 | 26.6 | 0-1.5 | 0.3-0.7 | 0-1.4 | 0.3-0.65 | 0-1.5 | 0.3-0.7 |
90 | 1 1/2" | 35 | 24.4 | 26.6 | 0-1.6 | 0.3-0.45 | 0-1.6 | 0.3-0.5 | 0-1.6 | 0.3-0.45 | |
DN50 | 90 | 2" | 45 | 29.3 | 31.9 | 0-1.6 | 0.3-0.6 | 0-1.6 | 0.3-0.6 | 0-1.6 | 0.3-0.6 |
