Описание АСТА Р12 (П) клапана пневматического
АСТА Р12 (П) - угловой запорно-регулирующий быстродействующий клапан, управляемый поршневым пневматическим приводом, предназначен для регулирования или перекрытия потока рабочей среды в трубопроводе. Срабатывание клапана происходит за счёт давления сжатого воздуха, подаваемого в пневмопривод, а возврат в исходное положение - за счет силы упругой деформации пружины, сжимающейся при срабатывании клапана.Особенности конструкции АСТА Р12 (П) клапана пневматического
- Мягкое уплотнение PTFE обеспечивает полную герметичность по затвору;
- Двустороннее направление потока: под или на седло;
- Привод из полиамида снижает массу конструкции;
- Доступны различные положения безопасности клапана (НО, НЗ, ДД);
- Угловая конструкция корпуса снижает гидравлическое сопротивление;
- Конструкция клапана позволяет применять оборудование в ваккумных системах (до 10-2 бар);
- Различные типы присоединения к трубопроводу;
- Встроенный индикатор положения.
Опции по запросу АСТА Р12 (П) клапана пневматического
- Интеллектуальный электропневматический позиционер ИЭП с возможностью программирования и задания требуемых параметров;
- Электропневматический позиционер ЭП с управлением 4…20 мА и получением обратной связи 4…20 мА;
- Соленоидный клапан для управления подачей воздуха на привод;
- Блок концевых выключателей.
Технические характеристики АСТА Р12 (П) клапана пневматического
Номинальный диаметр, DN | 10 – 100 мм | Пропускная способность клапана, Kvs | 4,2 – 125 м3/ч |
Номинальное давление, PN | 16 бар | Положение безопасности | Нормально-закрытое / нормально-открытое* / двойного действия* |
Температура рабочей среды, °С | От –40°С до 200°С | Направление потока рабочей среды | Под седло (жидкие и газообразные среды) |
Рабочая среда |
Вода, пар, воздух, кислоты, щелочи и другие среды, совместимые с материалами конструкции клапана |
||
На седло (газообразные среды) | |||
Максимальная кинематическая вязкость рабочей среды | 600 мм2/с | Класс герметичности | VI по ГОСТ 9544-2015 |
Характеристика регулирования
|
Линейная | Тип присоединения |
Фланцевый по ГОСТ 33259-2015, под приварку, резьбовой G, tri-clamp* |

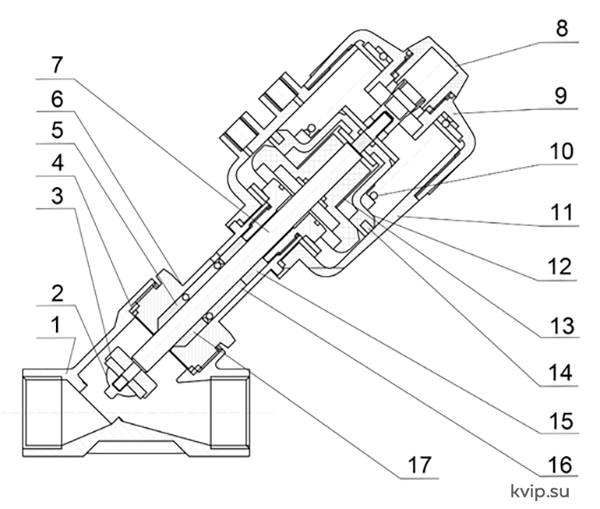

Спецификация материалов АСТА Р12 (П) клапана пневматического
№ | Наименование | Материал |
1 | Корпус | Нержавеющая сталь AISI 304/AISI 316 |
2 | Плунжер | Нержавеющая сталь AISI 304/AISI 316 |
3 | Уплотнение плунжера | PTFE |
4 | Уплотнение корпуса клапана | PTFE |
5 | V-образное уплотнение | RPTFE |
6 | Крышка клапана | Нержавеющая сталь AISI 304/316 |
7 | Шток | Нержавеющая сталь AISI 304/316 |
8 | Крышка индикатора | Полиамид (PA) |
9 | Крышка привода | Полиамид (PA) |
10 | Пружина | Сталь 65Г |
11 | Корпус привода | Полиамид (PA) |
12 | Поршень | Полиамид (PA) |
13 | Втулка | Полиамид (PA) |
14 | Уплотнение поршня | VITON |
15 | Уплотнительное кольцо | NBR |
16 | Пружина | Сталь 65Г |
17 | Уплотнение штока | FPM |
%20клапан%20пневматический_Р1.jpg)
Максимальный перепад давления на клапане ΔРmax и значения пропускной способности Kvs для нормально-закрытого клапана
DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
Привод, мм | ø50 | ø50 | ø63 | ø80 | ø80 | ø100 | ø100 | ø125 | ø125 | |
ΔРmax, бар | Под седло | 16 | 11 | 11 | 14 | 9 | 7,2 | 5,2 | 7,5 | - |
На седло | 16 | 16 | 16 | 16 | 16 | 16 | 15 | 13 | 13 | |
Kvs, м3/ч | 4,2 | 8,5 | 18 | 27 | 38 | 55 | 90 | 110 | 125 |
Управляющее давление Рупр (для нормально-закрытого привода, поток - под седло), бар*
DN, мм | Привод, мм | Рупр min, бар | Рупр max, бар |
15 | 50 | 4,5 | 10 |
20 | 50 | 4,5 | |
25 | 63 | 5,0 | |
32 | 80 | 5,5 | |
40 | 80 | 5,5 | |
50 | 100 | 5,7 | |
65 | 100 | 5,7 | |
80 | 125 | 5,5 | |
100 | 125 | 5,5 |
Массогабаритные характеристики АСТА Р12 (П) клапана пневматического

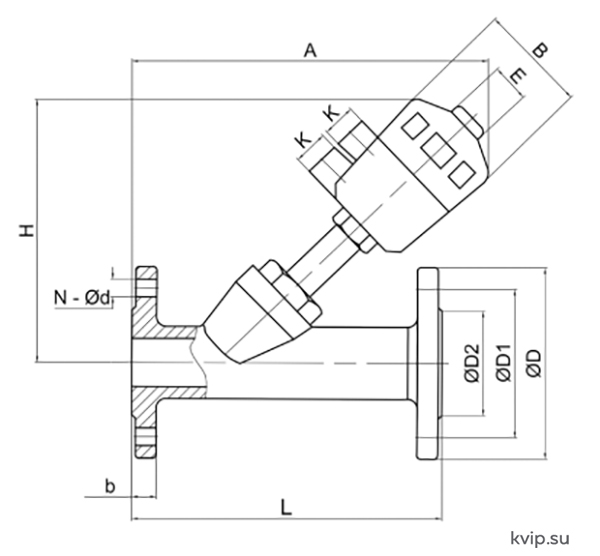

Тип присоединения - фланцевыйDN, мм | Привод, мм | L, мм | Н, мм | А, мм | В, мм | D, мм | D1, мм | D2, мм | b, мм | Е, мм | N x ød, мм | K |
15 | ø50 | 120 | 154 | 182 | 64 | 95 | 65 | 40 | 14 | М26х1,5 | 4х14 | 1/4’’ |
20 | ø50 | 130 | 155 | 185 | 64 | 105 | 75 | 50 | 14 | 4х14 | ||
25 | ø63 | 140 | 186 | 212 | 80 | 115 | 85 | 60 | 14 | 4х14 | ||
32 | ø80 | 150 | 210 | 242 | 100 | 135 | 100 | 70 | 16 | 4х18 | ||
40 | ø80 | 180 | 212 | 260 | 100 | 145 | 110 | 80 | 16 | 4х18 | ||
50 | ø100 | 195 | 286 | 314 | 126 | 160 | 125 | 92 | 16 | М35х2,0 | 4х18 | 1/8’’ |
65 | ø100 | 230 | 303 | 355 | 126 | 185 | 145 | 115 | 18 | 4х18 | ||
80 | ø125 | 350 | 335 | 390 | 156 | 195 | 160 | 130 | 18 | 8х18 | ||
100 | ø125 | 280 | 355 | 410 | 156 | 215 | 180 | 150 | 18 | 8х18 |
%20клапан%20пневматический_Р2.jpg)

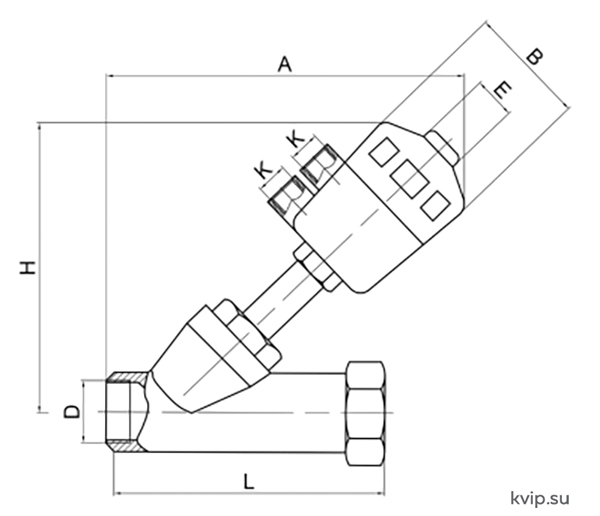

Тип присоединения - под приварку
DN, мм | Привод, мм | L, мм | Н, мм | А, мм | В, мм | D, мм | C, мм | Е, мм | K |
15 | ø50 | 100 | 149 | 174 | 64 | 16 | 19 | М26х1,5 | 1/4’’ |
20 | ø50 | 120 | 151 | 182 | 64 | 20 | 23 | ||
25 | ø63 | 140 | 184 | 210 | 80 | 26 | 29 | ||
32 | ø80 | 150 | 208 | 240 | 100 | 32 | 35 | ||
40 | ø80 | 170 | 211 | 260 | 100 | 38 | 41 | ||
50 | ø100 | 190 | 285 | 318 | 126 | 50 | 53 | М35х2,0 | 1/8’’ |
65 | ø100 | 230 | 300 | 347 | 126 | 66 | 70 | ||
80 | ø125 | 250 | 340 | 385 | 158 | 80 | 85 | ||
100 | ø125 | 280 | 365 | 400 | 158 | 100 | 104 |
%20клапан%20пневматический_Р3.jpg)

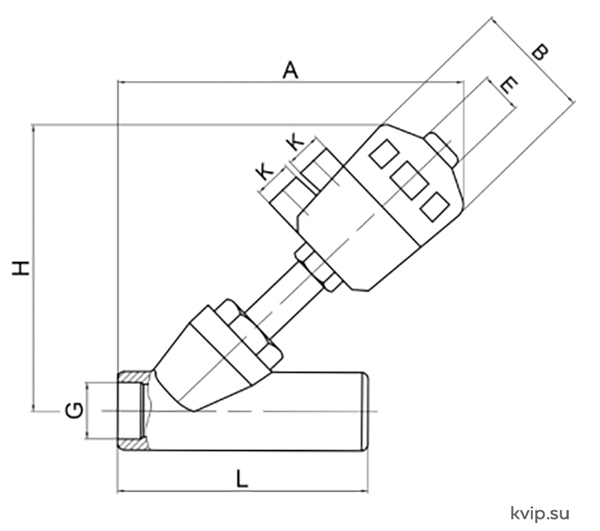

Тип присоединения - резьбовой
DN, мм | Привод, мм | L, мм | Н, мм | А, мм | В, мм | G | Е, мм | K |
15 | ø50 | 85 | 139 | 166 | 64 | 1/2” | М26х1,5 | 1/4’’ |
20 | ø50 | 95 | 145 | 178 | 64 | 3/4” | ||
25 | ø63 | 105 | 177 | 213 | 80 | 1" | ||
32 | ø80 | 120 | 199 | 241 | 100 | 1 1/4’’ | ||
40 | ø80 | 130 | 205 | 248 | 100 | 1 1/2” | ||
50 | ø100 | 150 | 264 | 322 | 126 | 2" | М35х2,0 | 1/8’’ |
65 | ø100 | 185 | 288 | 346 | 126 | 2 1/2” | ||
80 | ø125 | 210 | 331 | 392 | 158 | 3" |
%20клапан%20пневматический_Р4.jpg)
