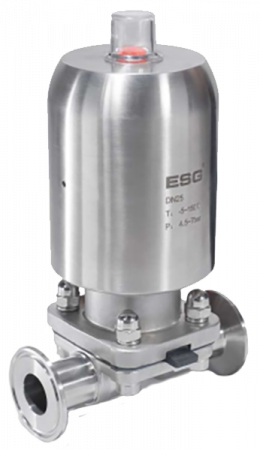

Описание ESG пневматического мембранного клапана
Мембранные клапаны широко используются в фармацевтической и химической отраслях, при производстве продуктов питания и напитков благодаря большой пропускной способности и отсутствию застойных зон.Мембранные клапаны соответствуют общепринятым стандартам FDA и USP, удовлетворяя различным требованиям множества пользователей и производств.
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Правильная установка конденсатоотводчиков на паропровод
Технические параметры ESG пневматического мембранного клапана
- Материал: (корпус) SS316L;
- Пневматический привод + седло клапана sS304;
- Внутренняя поверхность: Ra≤0,4 мкм, механически отполированная;
- Материал мембраны: EPDM + PTFE (двухслойная мембрана);
- Рабочее давление: 0-10bar (0-145psi);
- Температура жидкости: -10℃—+150 ℃;
- Контрольное давление (пневматическое): 4,5-7 бар (65-102 фунтов на квадратный дюйм).
Характеристики ESG пневматического мембранного клапана
- Запатентованная конструкция штока с двойными направляющими кольцами обеспечивает более стабильную работу.
- Запатентованная конструкция пружинного седла обеспечивает легкое техническое обслуживание. Запатентованная конструкция позволяет соединять стержень и сердечник клапана через внутреннюю вогнутую поверхность и тем самым обеспечивает герметичное уплотнение.
- Мембраны ESG прошли сертификацию FDA и USP; Мембранные клапаны ESG прошли сертификацию EU EC 1935-2004.
- Может быть установлен в любом месте трубопровода. Направление потока среды не влияет на открытие/закрытие клапана.
- Мембраны ESG из ПТФЭ способны выдерживать 1 миллион циклов испытаний на изгиб.
|
Мембранный клапан под приварку |
ASME-BPE | SMS3008 | JIS-G3447 | ISO-1127 | DIN-11850 | DIN-11866 | ||||||||||
| -0 | -1 | -2 | -3 | A | В | |||||||||||
| Размер | Мембрана | Привод | ФА | В | Ls | L | ФdxT | ФdxT | ФdxT | ФdxT | ФdxT | ФdxT | ФdxT | ФdxT | ФdxT | ФdxT |
| DN8 | 8 | 42 | 47 | 85 | 20 | 72 | 6.35x0.89 | - | - | - | - | - | - | - | - | - |
| DN10 | 8 | 42 | 47 | 85 | 20 | 72 | 9.53x0.89 | - | - | - | - | - | - | - | - | - |
| DN15 | 8 | 50 | 57 | 106 | 20 | 72 | 12.70x1.65 | - | - | - | - | - | - | - | - | - |
| 10 | 57 | 65 | 134 | 29 | 108 | - | - | - | 21.3x1.6 | 18x1.5 | 18x1.0 | 19x1.5 | 20x2 | 19x1.5 | 21.3x1.6 | |
| DN20 | 10 | 57 | 65 | 134 | 29 | 108 | 19.05x1.65 | - | - | - | - | - | - | - | - | - |
| 25 | 80 | 88 | 170 | 26 | 120 | - | - | - | 26.9x1.6 | 22x1.5 | 22x1.0 | 23x1.5 | 24x2 | 23x1.5 | 26.9x1.6 | |
| DN25 | 25 | 80 | 88 | 170 | 26 | 120 | 25.4x1.65 | 25.0x1.2 | 25.4x1.2 | 33.7x2 | 28x1.5 | 28x1.0 | 29x1.5 | 30x2 | 29x1.5 | 33.7x2 |
| DN40 | 40 | 105 | 109 | 196 | 30 | 153 | 38.1x1.65 | 38.0x1.2 | 38.1x1.2 | 48.3x2 | 40x1.5 | 40x1.0 | 41x1.5 | 43x2 | 41x1.5 | 48.3 x2 |
| DN50 | 50 | 125 | 129 | 226 | 30 | 173 | 50.8x1.65 | 51.0x1.2 | 50.8x1.5 | 60.3x2 | 52x1.5 | 52x1.0 | 53x1.5 | 54x2 | 53x1.5 | 60.3x2 |
| Мембранный клапан (быстрое соединение) | ASME-BPE |
ASME-BPE EN558-1 Series 7 |
SMS3008 | JIS-G3447 | ISO-1127 | DIN-11850 | |||||||||||||||||
| Размер | Мембрана | Привод | ФА | В | Ls | Фd1 | Фd2 | L1 | Фd1 | Фd2 | L1 | Фd1 | Фd2 | L1 | Фd1 | Фd2 | L1 | Фd1 | Фd2 | L1 | Фd1 | Фd2 | L1 |
| DN8 | 8 | 42 | 47 | 85 | 15.5 | 4.57 | 25 | 63.5 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| DN10 | 8 | 42 | 47 | 85 | 15.5 | 7.75 | 25 | 63.5 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| ON 15 | 8 | 50 | 57 | 106 | 15.5 | 9.4 | 25 | 63.5 | 9.4 | 25 | 108 | - | - | - | - | - | - | - | - | - | - | - | - |
| 10 | 57 | 65 | 134 | 34 | - | - | - | - | - | - | - | - | - | - | - | - | 18.1 | 50.5 | 108 | 16.0 | 34 | 108 | |
| DN20 | 10 | 57 | 65 | 134 | 34 | 15.75 | 25 | 101.6 | 15.75 | 25 | 117 | 15.75 | 25 | 117 | - | - | - | - | - | - | - | - | - |
| 25 | 80 | 88 | 170 | 30 | - | - | - | - | - | - | - | - | - | - | - | - | 23.7 | 50.5 | 117 | 20.0 | 34 | 117 | |
| DN25 | 25 | 80 | 88 | 170 | 30 | 22.1 | 50.5 | 114.3 | 22.1 | 50.5 | 127 | 22.6 | 50.5 | 127 | 23 | 50.5 | 127 | 29.7 | 50.5 | 127 | 26.0 | 50.5 | 127 |
| DN40 | 40 | 105 | 109 | 196 | 33 | 34.8 | 50.5 | 139.7 | 34.8 | 50.5 | 159 | 35.6 | 50.5 | 159 | 35.7 | 50.5 | 159 | 44.3 | 64 | 159 | 38.0 | 50.5 | 159 |
| DN50 | 50 | 125 | 129 | 226 | 39 | 47.5 | 64 | 158.8 | 47.5 | 64 | 190 | 48.6 | 64 | 190 | 47.8 | 64 | 190 | 56.3 | 77.5 | 190 | 50.0 | 64 | 190 |
Наши специалисты помогут в подборе парового и пароконденсатного оборудования, исходя из Ваших параметров.
