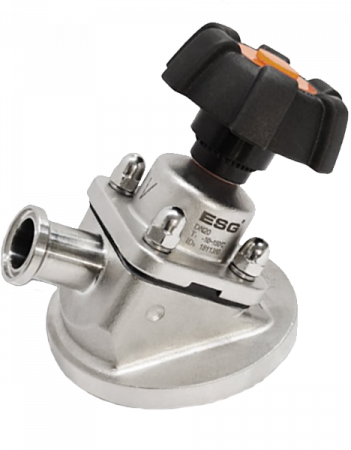

Описание ESG донного (нижнего) клапана резервуара
Мембранные клапаны широко используются в фармацевтической и химической отраслях, при производстве продуктов питания и напитков благодаря большой пропускной способности и отсутствию застойных зон.Мембранные клапаны соответствуют общепринятым стандартам FDA и USP, удовлетворяя различным требованиям множества пользователей и производств.
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Правильная установка конденсатоотводчиков на паропровод
Принцип работы ESG донного (нижнего) клапана резервуара
Нижний клапан резервуара приварен к нижней части контейнера для достижения наилучшего эффекта опорожнения, очистки и дезинфекции. Кроме того, рабочая среда может быть хорошо перемешана в соответствии с различными технологическими требованиями во время работы. Самое главное, чтобы уплотнительная плотина нижнего клапана резервуара была максимально близко к нижней стенке резервуара, чтобы добиться эффекта нулевого мертвого угла.Характеристики ESG донного (нижнего) клапана резервуара
- Компактная конструкция, может обеспечить установку в небольшом пространстве.
- Автоматическое опорожнение без мертвого угла. Корпус клапана цельнолитый (конструкция без сварки).
- Подходит для управления технологическим процессом и может стерилизоваться при высокой температуре. Поверхность корпуса клапана может быть механически отполирована или отполирована электрополировкой в соответствии с требованиями, а точность может достигать 0,4 мкм.
- С точки зрения структуры, он более оптимизирован с точки зрения расхода и рациональности процесса, и в то же время он не будет вызывать явления турбулентного потока во время опорожнения.
- Могут быть предусмотрены все современные международные стандартные интерфейсы, такие как сварные соединения, быстроразъемные соединения или резьбовые соединения.
- Используемый материал корпуса клапана - нержавеющая сталь 1.4435/316L, и материал также может быть настроен в соответствии с требованиями заказчика.
- Дополнительное ручное и пневматическое управление.
Технические параметры ESG донного (нижнего) клапана резервуара
- Материал: (корпус) SS316L;
- (Пневматический клапан) привод + седло клапана sS304;
- (Ручной клапан) Седло клапана SS304;
- Внутренняя поверхность: Ra≤0,4 мкм, механически отполированная;
- Материал мембраны: EPDM + PTFE (двухслойная мембрана);
- Рабочее давление: 0-10 бар (0-145 фунтов на квадратный дюйм);
- Температура жидкости: -10 ℃—+150 ℃;
- Контрольное давление (пневматический клапан): 4,5-7 бар (65-102 фунтов на квадратный дюйм).
Пневматический клапан
| Размер | Мембрана | øА | В | ø D1 | ø D2 | ø d1 | ø d2 | L1 | L2 | L3 | Ls |
| DN15 | 10 | 65 | 145 | 85 | 73 | 9.4 | 25 | 130 | 12 | 3 | 25 |
| DN20 | 10 | 65 | 145 | 85 | 73 | 15.75 | 25 | 130 | 12 | 3 | 25 |
| DN25 | 25 | 88 | 195 | 120 | 108 | 22.1 | 50.5 | 178 | 16 | 3 | 25 |
| DN40 | 40 | 109 | 220 | 150 | 138 | 34.8 | 50.5 | 210 | 18 | 3 | 35 |
| DN50 | 50 | 129 | 255 | 180 | 168 | 47.5 | 64 | 240 | 22 | 3 | 35 |
Ручной клапан
| Размер | Мембрана | øА | В | ø D1 | ø D2 | ø d1 | ø d2 | L1 | L2 | L3 | Ls |
| DN15 | 10 | 65 | 110 | 85 | 73 | 9.4 | 25 | 105 | 12 | 3 | 25 |
| DN20 | 10 | 65 | 110 | 85 | 73 | 15.75 | 25 | 105 | 12 | 3 | 25 |
| DN25 | 25 | 85 | 135 | 120 | 108 | 22.1 | 50.5 | 138 | 16 | 3 | 25 |
| DN40 | 40 | 105 | 155 | 150 | 138 | 34.8 | 50.5 | 165 | 18 | 3 | 35 |
| DN50 | 50 | 125 | 180 | 180 | 168 | 47.5 | 64 | 195 | 22 | 3 | 35 |
