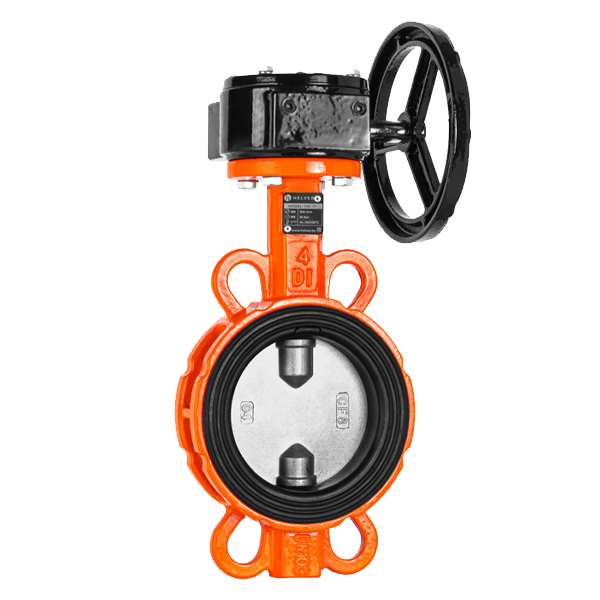

Дисковые поворотные затворы с редуктором VBS-131-G HELVER
Общие технические характеристики
|
Область применения |
Поворотные затворы Helver VBS предназначены для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, вентиляции и кондиционирования. |
|
Рабочая среда |
Вода, теплоносители, нейтральные среды (воздух, азот и др.) |
|
Номинальный диаметр, DN |
40–300 мм |
|
Номинальное давление, PN |
1,6 МПа |
|
Мин. температура рабочей среды, Tmin |
-10 °С |
|
Макс. температура рабочей среды, Tmax |
+110 °С (+130 °С кратковременно) |
|
Тип присоединения |
Межфланцевое. Ответные фланцы согласно ГОСТ 33259-2015 на PN 1,6 МПа |
|
Класс герметичности |
«А» по ГОСТ 9544 и ГОСТ 54808 |
|
Условия эксплуатации |
УХЛ по ГОСТ 15150-69 |

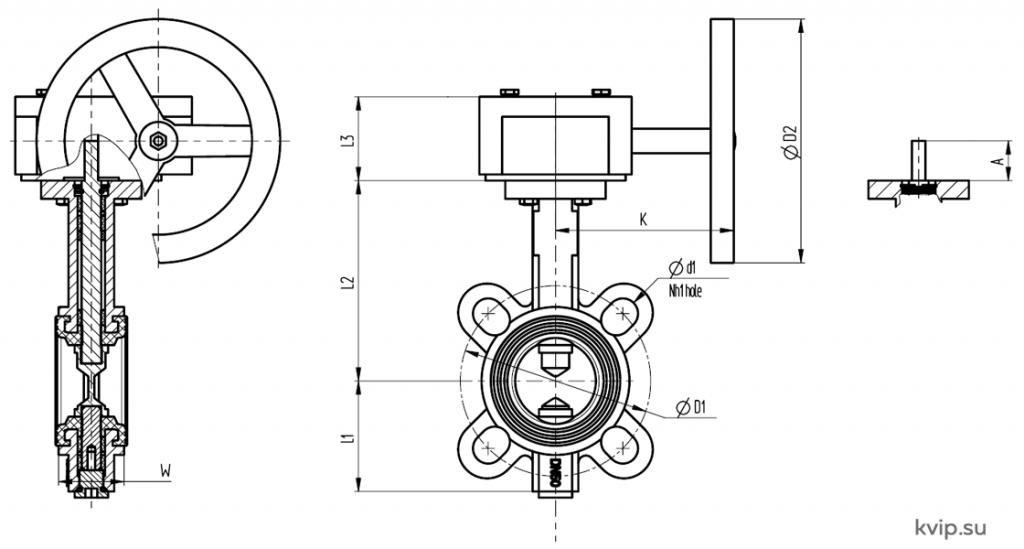

Габаритные и присоединительные размеры
|
Размер |
L1 |
L2 |
A |
W |
D1 |
d1 |
Nh1 |
U |
K |
D2 |
L3 |
Крутящий момент при полном перепаде давления, Нм* |
||||
|
mm |
in |
|||||||||||||||
|
40 |
1,5" |
73 |
132 |
26 |
43 |
125 |
20 |
4 |
24 |
117 |
160 |
55 |
15,1 |
|||
|
50 |
2" |
73 |
132 |
26 |
43 |
125 |
20 |
4 |
24 |
117 |
160 |
55 |
15,1 |
|||
|
65 |
2,5" |
83 |
138 |
26 |
46 |
145 |
20 |
4 |
24 |
117 |
160 |
55 |
17,2 |
|||
|
80 |
3" |
97 |
154 |
26 |
46 |
150 |
20 |
4 |
24 |
117 |
160 |
55 |
23,1 |
|||
|
100 |
4" |
109 |
168 |
30 |
52 |
180 |
22 |
4 |
24 |
117 |
160 |
55 |
39,8 |
|||
|
125 |
5" |
126 |
183 |
30 |
56 |
210 |
22 |
4 |
24 |
117 |
160 |
55 |
61,9 |
|||
|
150 |
6" |
138 |
197 |
30 |
56 |
240 |
24 |
4 |
24 |
117 |
160 |
55 |
102 |
|||
|
200 |
8" |
171 |
233 |
37 |
60 |
295 |
24 |
4 |
30 |
50 |
163 |
169 |
265 |
71 |
70 |
192 |
|
250 |
10" |
208 |
268 |
42 |
66 |
355 |
28 |
4 |
30 |
50 |
163 |
169 |
265 |
71 |
70 |
323 |
|
300 |
12" |
235 |
304 |
42 |
77 |
410 |
28 |
4 |
30 |
50 |
163 |
169 |
265 |
71 |
70 |
490 |
* После длительного простоя момент «срыва» может превышать указанный в 1,5-2 раза.

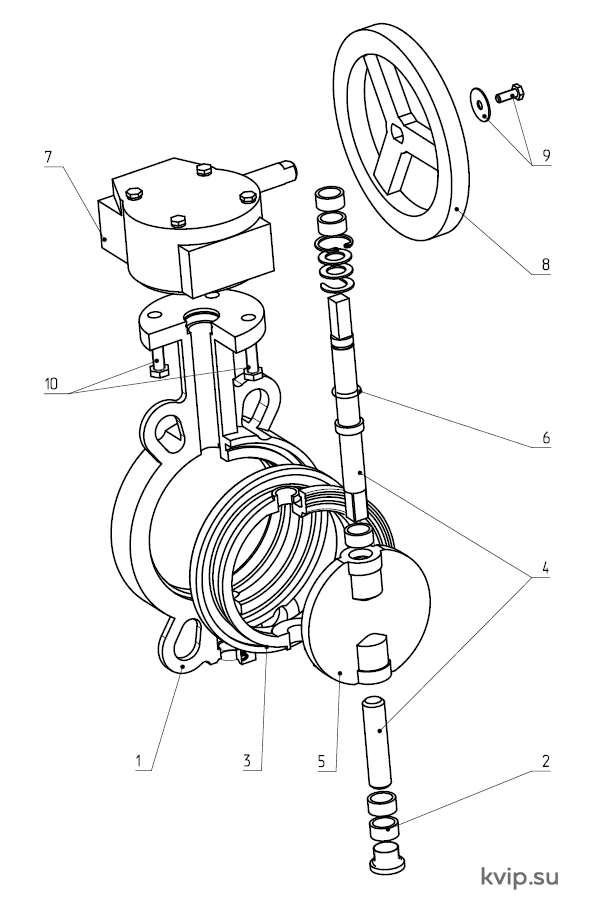

Спецификация материалов
|
№ |
Наименование |
Кол. |
Материал |
|
1 |
Корпус |
1 |
Чугун GG25 |
|
2 |
Втулка |
5 |
PTFE |
|
3 |
Седло |
1 |
EPDM |
|
4 |
Шток |
2 |
Нержавеющая сталь AISI410 |
|
5 |
Диск |
1 |
Нержавеющая сталь CF8 |
|
6 |
Уплотняющее кольцо |
2 |
NBR |
|
7 |
Корпус редуктора |
1 |
Чугун GG25 |
|
8 |
Маховик |
1 |
Чугун GG25 |
|
9 |
Болт, гайка |
1 |
Нержавеющая сталь AISI304 |
|
10 |
Болты |
4 |
Нержавеющая сталь AISI304 |
