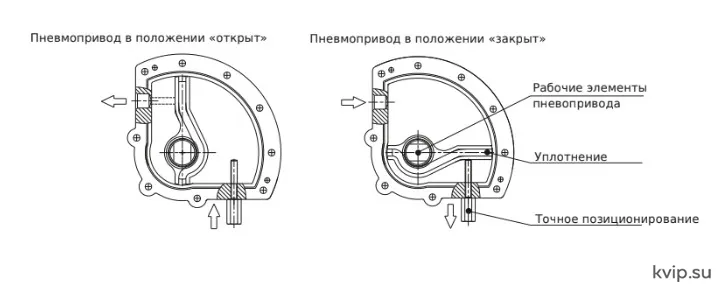

Принцип работы
Открытие и закрытие диска поворотного затвора происходит благодаря воздействию управляющего давления сжатого воздуха на элементы пневмопривода. Конструкция затворов обеспечивает эффективность, высокий ресурс и стабильную работу.Читайте в наших статьях:
Как выбрать дисковый затвор в новой реальности?
Чем трехходовой дисковый затвор лучше пробкового крана
Технические характеристики
- Рабочее давление: 0-16 бар (0-232psi)
- Давление управления: 3-8 бар (43.5-116psi)
- Рабочая среда: EPDM- пар, горячая вода; не для масел, смазок, топлива и т. д.
- Температура раб. среды: -10℃— +130℃
- Материал корпуса: серый чугун HT200
- Материал уплотнений: EPDM
- Материал диска: CF8
- Тип управления: двойного действия.

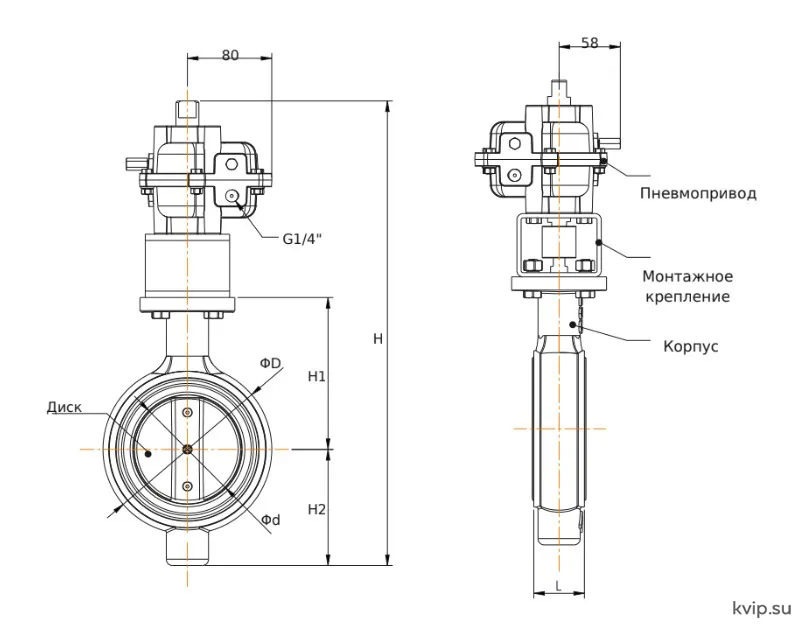

Размеры
|
Size |
Operating pressure (Mpa) |
Control Pressure (Mpa) |
L (mm) |
H (mm) |
H1 (mm) |
H2 (mm) |
Φd (mm) |
ΦD (mm) |
Weight (kg) |
|
DN50 |
0 -1.6 |
0.3 - 0.8 |
38 |
372 |
110 |
75 |
52 |
102 |
4.7 |
|
DN65 |
0 -1.6 |
0.3 - 0.8 |
38 |
380 |
117 |
76 |
66.5 |
110 |
4.8 |
|
DN80 |
0 -1.6 |
0.3 - 0.8 |
42 |
395 |
120 |
89 |
76.5 |
128 |
5.3 |
|
DN100 |
0 -1.6 |
0.3 - 0.8 |
48 |
442 |
144 |
110 |
100.5 |
160 |
7.7 |
|
DN125 |
0 -1.6 |
0.3 - 0.8 |
48 52 |
468 468 |
156 |
124 |
152.5 |
218 |
10.8 |
|
DN150 |
0-1.6 |
0.3 - 0.8 |
52 |
468 |
156 |
124 |
152.5 |
218 |
10.8 |

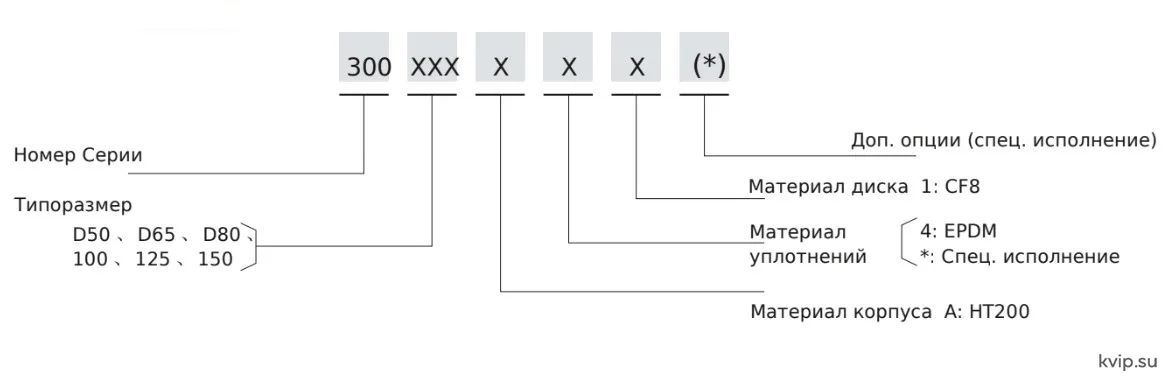

Код для заказа
