Spirax Sarco APT 14, APT 14НС, АРТ14SHC перекачивающие конденсатоотводчики

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Цена по запросу

Описание
Как купить

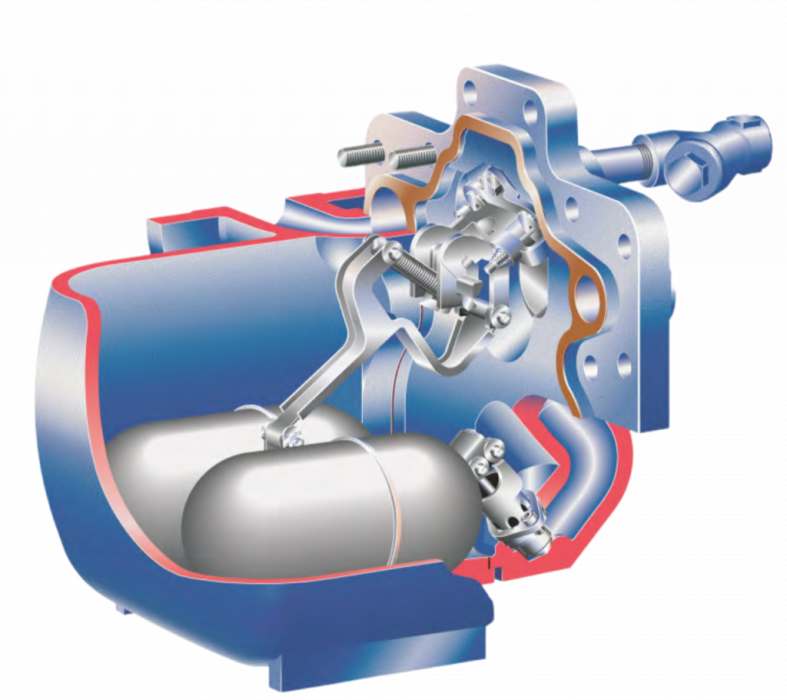

Перекачивающие конденсатоотводчики APT14, APT14HC И АРТ14SHC

Описание

Перекачивающие конденсатоотводчики АРТ14 и АРТ14НС представляют собой комбинацию поплавкового конденсатоотводчика и вытесняющего ресивера. Устройство способно работать или как конденсатоотводчик, или как насос, в зависимости от давления в конденсатной магистрали. Для перекачивания конденсата используется вытесняющая давление приводного пара. Конденсатоотводчик используется для удаления конденсата от оборудования при любых условиях, в том числе и от оборудования, находящегося под вакуумом.

Корпус соответствует требованиям A.D. Merkblatter/ASME VIII.

Стандарты - Изделия полностью соответствуют требованиям Европейских Директив 97/23/EC, ATEX Directive 94/9/EC и могут иметь соответствующую маркировку.

Вместе с изделием может поставляться сертификат на материалы EN 10204 3.1. Прим.: Сертификат заказывается вместе с изделием.

Размеры и соединения

Модель и материал корпуса	Вход, выход и тип соединения	Подача рабочего пара
APT14 Корпус - чугун SG	Фланцы DN40 (вход) x DN25 (выход)	EN 1092 PN16	BSP или NPT	DN15 (½")
		ASME 150 B 16.5	NPT	DN15 (½")
		JIS 10 (JIS B 2210)	BSP	DN15 (½")
		KS 10 (KS B 1511)	BSP	DN15 (½")
	Резьба 1½" (вход) x 1" (выход)	BSP	BSP	DN15 (½")
	Резьба 1½" (вход) x 1" (выход)	NPT	NPT	DN15 (½")
APT14HC Корпус - чугун SG APT14SHC Корпус - сталь	Фланцы DN50 (вход) x DN40 (выход)	EN 1092 PN16	BSP	DN15 (½")
		ASME 150 B 16.5	NPT	DN15 (½")
		JIS 10 (JIS B 2210)	BSP	DN15 (½")
		KS 10 (KS B 1511)	BSP	DN15 (½")

Размеры и вес (ориентировочные), в мм и кг

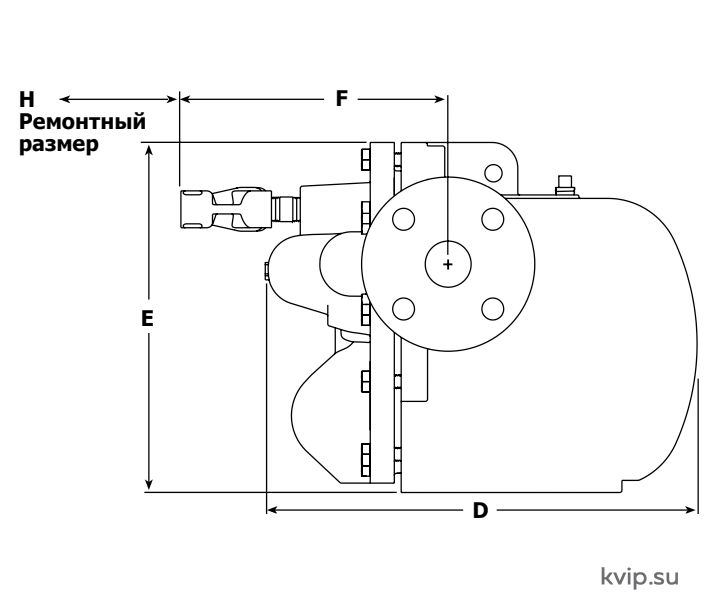

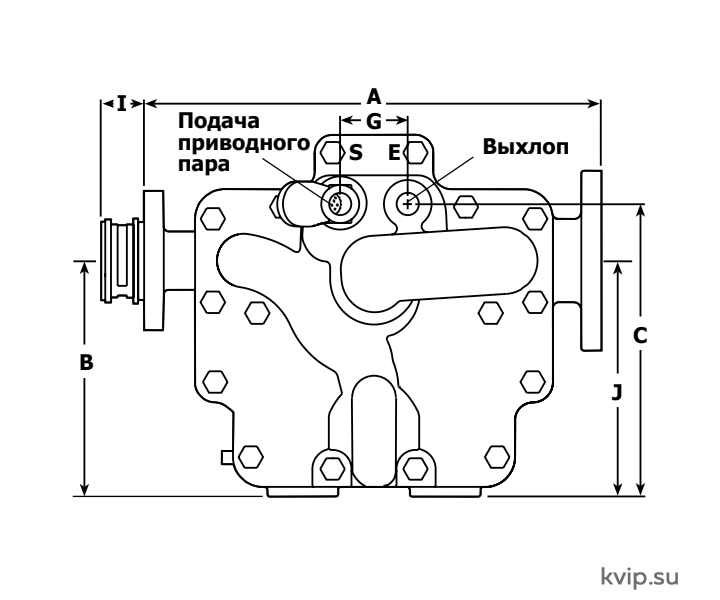

Боковая схема 1 конденсатоотводчика APT14, APT14HC и АРТ14SHC (с вотермарком).png

Боковая схема 2 конденсатоотводчика APT14, APT14HC и АРТ14SHC (с вотермарком).png

Модель	Соединение	A	B	C	D	E	F	G	H	I		J	Вес
Модель	Соединение	A	B	C	D	E	F	G	H	PN16	ANSI	J	Вес
APT14	Резьба	350	198	246	385	304	258	57	250	-	-	198	45
APT14	Фланцы	389	198	246	385	304	258	57	250	-	-	198	45
APT14HC	Фланцы	476	198	270	400	335	261	57	275	31.5	45	198	65
APT14SHC	Фланцы	508	206	278	407	351	261	57	275	31.5	45	206	105

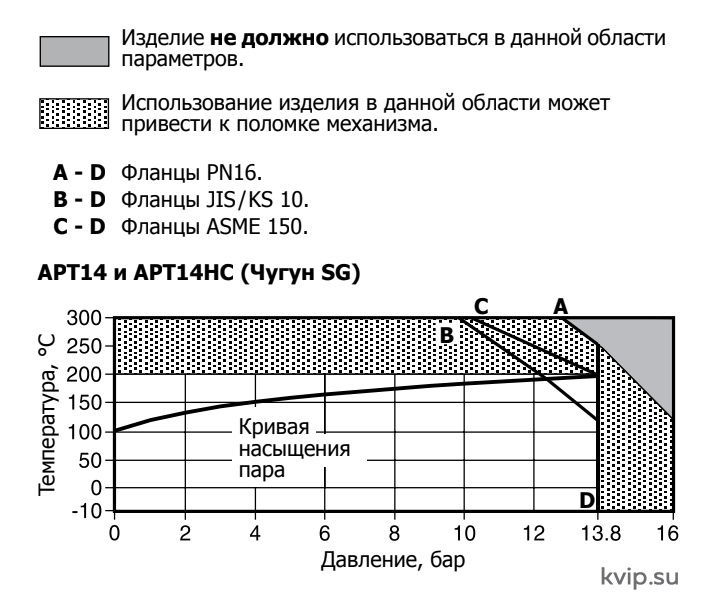

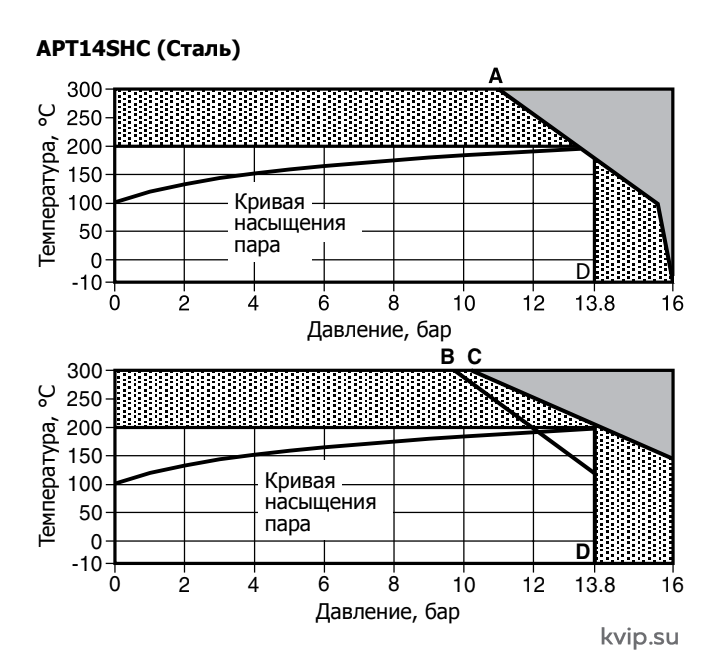

Рабочий диапазон

Корпус соответствует нормали		PN16
Максимального давление рабочего пара		13.8 бар
PMA Максимальное допустимое давление		16 бар при 120°C
TMA Максимальная допустимая температура		300°C при 12.8 бар
Минимальная допустимая температура Прим.: При более низких температурах проконсультируйтесь со Spirax Sarco.		-10°C
PMO Максимальное рабочее давление на насыщенном паре		13.8 бар при 198°C
Максимальное полное противодавление		5 бар
TMO Максимальная рабочая температура на насыщенном паре		198°C при 13.8 бар
Минимальная рабочая температур Прим.: При более низких температурах проконсультируйтесь со Spirax Sarco.		-10°C
Температура окружающего воздуха		от -10°C до 200°C
Давление холодного гидроиспытания		24 бар
Рекомендуемая высота подпора перед конденсатоотводчиком (от нижней кромки корпуса)		0,3 м
Высота подпора	Максимальная рекомендуемая высота заполнения (от нижней кромки корпуса)	1 м
	Минимально возможная высота заполнения (от нижней кромки корпуса)	0.2 м

Номинальная производительность

Для определения номинальной производительности проконсультируйтесь со специалистами компании Spirax Sarco.

Для правильного определения требуемого конденсатоотводчика необходимо знать следующие параметры.

1. Максимальное расстояние по высоте между верхним срезом конденсатоотводчика и центром конденсатной линии на выходе из теплообменника или другого оборудования (высота заполнения или подпор).
2. Давление приводного пара (бар).
3. Полное противодавление в конденсатной магистрали (бар). См. приложение ниже.
4. Давление в теплообменнике при полной нагрузке (бар).
5. Максимальный расход пара на теплообменник (кг/ч).
6. Минимальная температура нагреваемой среды на входе в т/о. (°C).
7. Максимальная контролируемая температура нагреваемой среды (°C).

Модель		APT14	APT14HC и APT14SHC
Объем перекач. среды за цикл		5 литров	8 литров
При:	Подпор = 1 м Давл. приводного пара = 5 бар Полное противодвал. = 1 бар	Макс. производительность к/о 4 000 кг/ч Макс. производит насоса 1100 кг/ч	Макс. производительность к/о 9 000 кг/ч Макс. производит насоса 2800 кг/ч

Прим.:

Полное противодавление BP (высота подъёма конденсатной линии плюс давление в ней) должно быть меньше давления развиваемого насосом (давления приводного пара).

BP (противодавление) = (H x 0.0981) + (P) + (Pf)

Высота подъёма (H) в метрах x 0.0981 плюс давление (P) в бар в конденсатной линии, плюс потери на сопротивление (Pf) бар.
(Pf может не приниматься во внимание, если длина возвратной конденсатной линии от т/о до основной незатопленной конденсатной магистрали менее 100 м, и, если она выбрана с учетом возможного образования пара вторичного вскипания при номинальной нагрузке т/о.)

Материалы

(картинка «Подробная схема конденсатоотводчика APT14, APT14HC и АРТ14SHC (с вотермарком)»)

№	Деталь		Материал
1	Крышка	APT14	Чугун SG	EN JS 1025 или ASTM A395
		APT14HC	Чугун SG	EN JS 1025 или ASTM A395
		APT14SHC	Сталь	EN 1.0619+N или ASTM A216 WCB
2	Прокладка крышки		Graphite laminated with stainless steel insert
3	Корпус	APT14	Чугун SG	EN JS 1025 или ASTM A395
		APT14HC	Чугун SG	EN JS 1025 или ASTM A395
		APT14SHC	Сталь	N 1.0619+N или ASTM A216 WCB
4	Болты крышки		Нержавеющая сталь	ISO 3506 Gr.A2-70
4	Штифт	Только APT14SHC	Нержавеющая сталь	304
5	Рычаг насоса		Нержавеющая сталь	BS 1449 304 S15
6	Поплавок		Нержавеющая сталь	BS 1449 304 S15
7	Рычаг конденсатоотводчика		Нержавеющая сталь	BS 1449 304 S15
8	2-х поз. клапан конденсатоотводчика		Нержавеющая сталь	ASTM A276 440 B
9	Кожух конденсатоотводчика		Нержавеющая сталь	BS 3146 ANC 2
10	Шар (только APT14)		Нержавеющая сталь	ASTM A276 440 B
11	Седло (впускного обратного клапана)		Нержавеющая сталь	AISI 420
12	Диск (впускного обратного клапана)		Нержавеющая сталь	BS 3146 ANC 4B
13	Механизм насоса		Нержавеющая сталь	BS 3146 ANC 4B
14	Пружина насоса		Нержавеющая сталь	BS 2056 302 S26 Gr.2
15	Шплинты		Нержавеющая сталь	BS 1574
16	Седло клапана выхлопа		Нержавеющая сталь	BS 970 431 S29 или ASTM A276 431
17	Клапан подачи прив. пара в сборе		Нержавеющая сталь
18	Клапан выхлопа		Нержавеющая сталь	BS 3146 ANC 2
19	Прокладка клапана		Нержавеющая сталь	BS 1449 409 S19
20	Болт механизма насоса		Нержавеющая сталь	ISO 3506 Gr.A2 70
21	Болт крепления механизма КО		Нержавеющая сталь	BS 6105 A4 80
22	Шток 1-й ступени КО		Нержавеющая сталь	BS 970 431 S29 или ASTM A276 431
23	Кольцо		EPDM
24	Стойка привода		Нержавеющая сталь	BS 3146 ANC 2
25	Идентификационная пластина		Нержавеющая сталь	BS 1449 304 S16
26	Пробка		Сталь	DIN 17440 1.4571
27	Пружина		Нержавеющая сталь
28	Фильтр	APT14	Чугун SG
		APT14HC	Чугун SG
		APT14SHC	Сталь
29	DCV10 (APT14HC и APT14SHC)		Нержавеющая сталь (не показ.)

Информация о безопасности, монтажу и эксплуатации

Паспорт и полное руководство по монтажу и эксплуатации (IM-P612-04) поставляется с каждым изделием.

Как заказать

Пример: Перекачивающий конденсатоотводчик APT14, DN40 x DN25, фланцевый PN16, соединение подачи приводного пара и выхлоп - резьба BSP.

Опции

Конденсатоотводчики APT14 и APT14HC могут поставляться с корпусом и крышкой с никелевым покрытием (ENP). Обозначение это опции: APT14 ENP и APT14HC ENP должно быть сделано при заказе.

Конденсатоотводчики APT14, APT14HC и APT14SHC могут поставляться с резьбовыми отверстиями для подключения водомерной колонки. Отверстия будут заглушены пробками.

Запасные части

Поставляемые запчасти показаны сплошными линиями. Детали, показанные пунктирными линиями, в качестве запчастей не поставляются.

Поставляемые запчасти
A	Крышка в сборе (входят детали A - G)	1, 2, 5-25
B	Прокладка крышки	2
C	Входной обратный клапан	2, 12
D	Пружина	2, 14, 24
E	Поплавки	2, 5, 6, 7
F	Механизм конденсатоотводчика и выходного обратного клапана	2, 8, 9, 10 (только APT14), 21, 22, 23
G	Клапан подачи приводного пара / выхлопа	2, 16, 17, 18, 19, 27
H	См. отдельную литературу: Для APT14 или APT14HC см. TI-P163-01 и для APT14SHC см. TI-P063-02	28
Обратный клапан DCV10 (только APT14HC и APT14SHC). См. TI-P601-32		29

ВНИМАНИЕ!
Для удобства потребителя все запчасти поставляются полностью доукомплектованные необходимыми элементами, такими как прокладки, шайбы, винты и т. д.

Как заказать

При заказе всегда используйте наименования, приведенные в колонке "Поставляемые запчасти" и указывайте размер и тип конденсатоотводчика.

Пример: Поплавок для автоматического перекачивающего конденсатоотводчика АРТ14, DN40 x DN25.

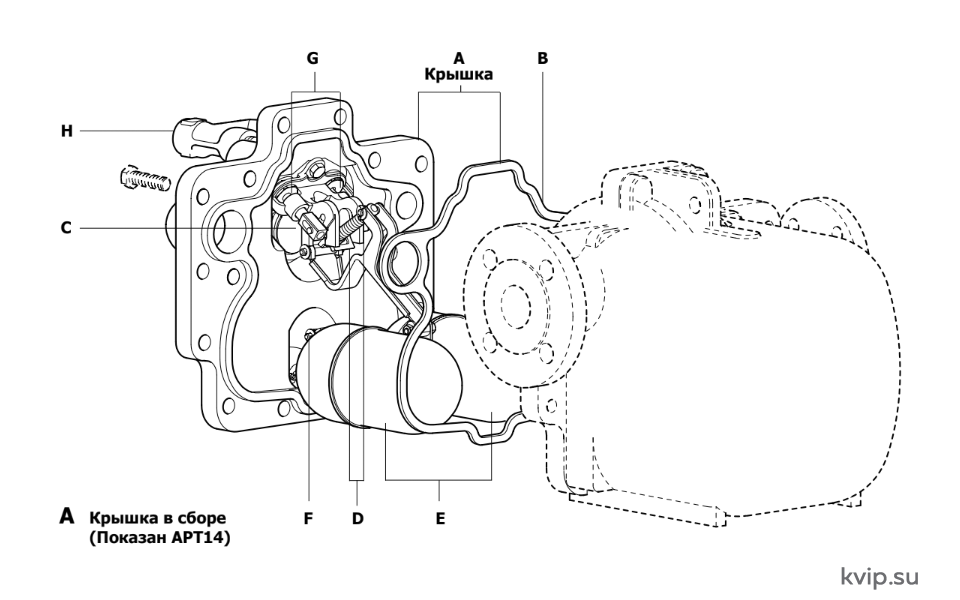

Схема детали A конденсатоотводчика APT14, APT14HC и АРТ14SHC (с вотермарком).png

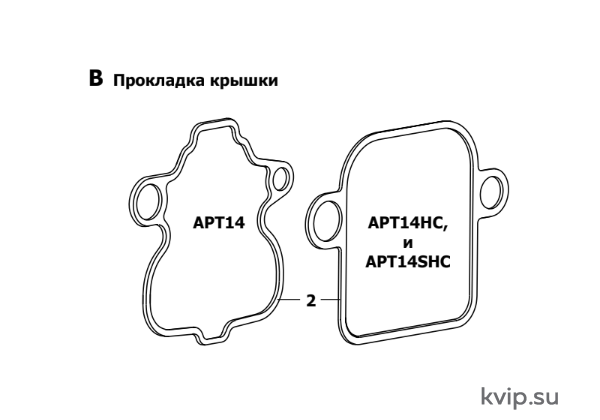

Схема детали B конденсатоотводчика APT14, APT14HC и АРТ14SHC (с вотермарком).png

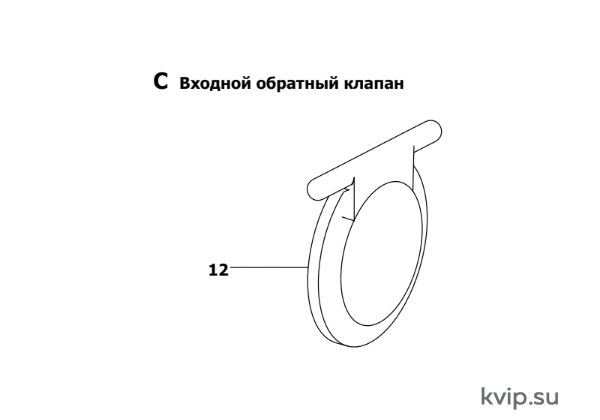

Схема детали C конденсатоотводчика APT14, APT14HC и АРТ14SHC (с вотермарком).png

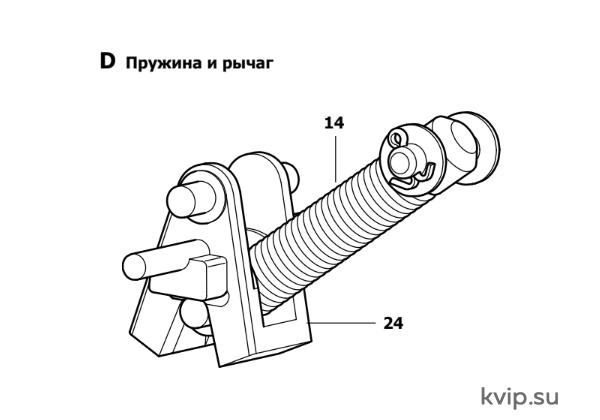

Схема детали D конденсатоотводчика APT14, APT14HC и АРТ14SHC (с вотермарком).png

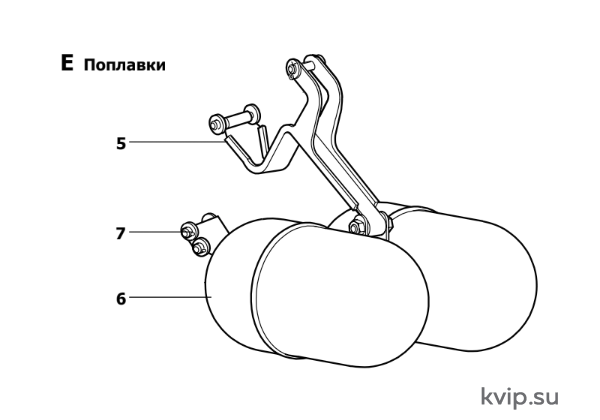

Схема детали E конденсатоотводчика APT14, APT14HC и АРТ14SHC (с вотермарком).png

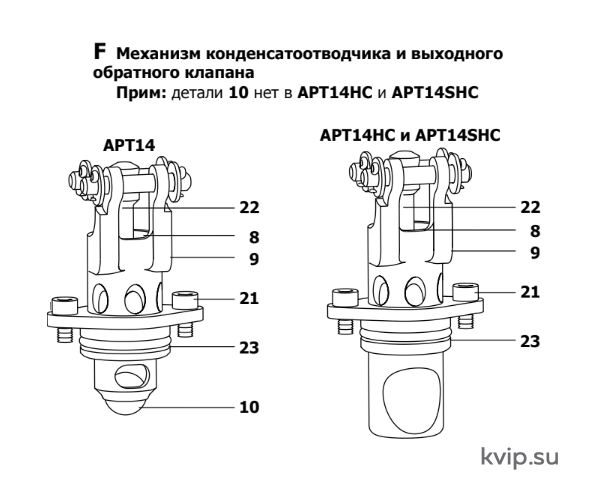

Схема детали F конденсатоотводчика APT14, APT14HC и АРТ14SHC (с вотермарком).png

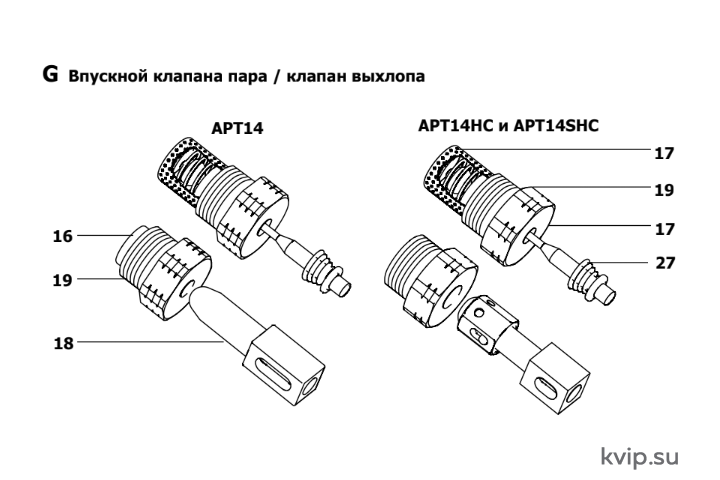

( Схема детали G конденсатоотводчика APT14, APT14HC и АРТ14SHC (с вотермарком).png
