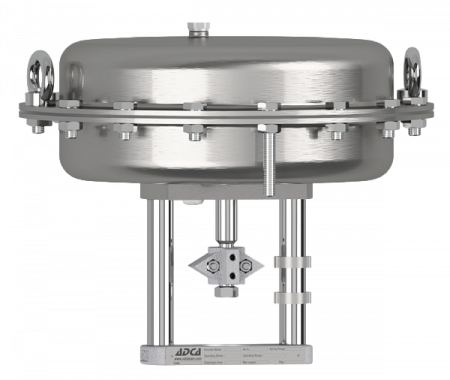

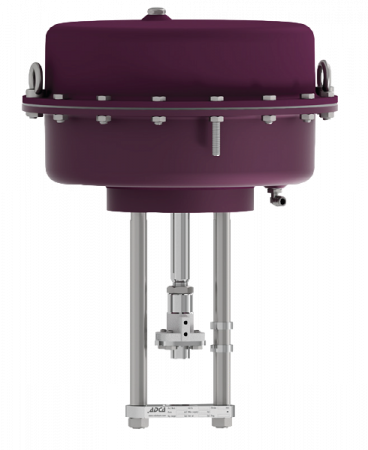

ADCA PA Приводы пневматические

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

ПРИВОДЫ ЛИНЕЙНЫЕ ПНЕВМАТИЧЕСКИЕ ADCATrol PA

(площадь от 100 см2 до 2400 см2 )

ОПИСАНИЕ Приводов пневматических PA

Приводы ADCATrol PA – это линейные пневматические мульти пружинные приводы с подвижной мембраной. Подобная конструкция позволяет добиться уменьшенного гистерезиса и более точного регулирования во всем рабочем диапазоне. Подробнее о том, с каким сервоприводом лучше выбрать регулирующий клапан, читайте в статье на нашем сайте.

Приводы могут быть прямого (воздух – закрытие) и обратного действия (воздух-открытие). Питание привода осуществляется сжатым воздухом или азотом.

Пневматические приводы PA предназначены для управления регулирующими и запорными клапанами ADCATrol.

ОСНОВНЫЕ СВОЙСТВА Приводов пневматических PA

Мульти пружинная компактная конструкция с подвижной мембраной для точного регулирования;
Большие усилия и высокая скорость хода;
Максимальный ход штока до 60 мм;
Площадь мембраны от 100 см2 до 2400 см2;
Простой и надежный монтаж дополнительных устройств согласно стандарту NAMUR (DIN IEC 60534-6-1) на штоке и опорах привода;
Диапазон температуры от -20⁰С до 80⁰С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОПЦИИ	Конструкция с верхним ручным дублером; Исполнение с ограничителем хода; Исполнение полностью из нержавеющей стали; Исполнения с различными позиционерами, концевыми выключателями, фильтрами-редукторами, устройствами обратной связи и т.д.
Доступные модели	PA10, PA206, PA281, PA341, PA436, PA80, PA80D и PA80T – сталь; PA10i, PA206i, PA281i, PA341i и PA436i – нержавеющая сталь.
Температура окружающей среды	-20⁰С до 80⁰С
Максимальное давление управляющей среды (воздух)	До 6 бар

ДИАПАЗОНЫ ПРУЖИН И УПРАВЛЕНИЕ ПРИВОДА
Модель привода	Площадь мембраны привода, см²	Ход штока, мм	Диапазон пружины, бар	Количество пружин , шт.	Усилие пружины при ходе 0 мм, N	Усилие пружины при соответствующем ходе, N	Усилие привода, N в соответствии с давлением управляющей среды, бар							Макс. давление управляющей среды (возду х), бар
Модель привода	Площадь мембраны привода, см²	Ход штока, мм	Диапазон пружины, бар	Количество пружин , шт.	Усилие пружины при ходе 0 мм, N	Усилие пружины при соответствующем ходе, N	1,4	2	3	3,5	4	5	6	Макс. давление управляющей среды (возду х), бар
PA10	100	20	0,2 - 1 a)	1	200	1000	400	1000	2000	2500	3000	4000	5000	6
			1 - 2	1	1000	2000	-	-	1000	1500	2000	3000	4000
			2 - 4	1	2000	4000	-	-	-	-	-	1000	2000
PA206	140	20	0,2 - 1 a)	1	280	1000	560	1400	2800	3500	-	-	-	3,5
PA206	140	20	1 - 3 b)	2	1400	4200	-	-	-	700	-	-	-
PA281	300	20	0,2 - 1 a)	4	600	3000	1200	3000	6000	7500	-	-	-
			0,4 - 2 a)	8	1200	6000	-	-	3000	4500	-	-	-
			0,8 - 1,6	4	2400	4200	-	1200	4200	5700	-	-	-
			1,2 - 2,4	6	3600	7200	-	-	1800	3300	-	-	-
			1,6 - 3,2	8	4800	9600	-	-	-	900	-	-	-
PA341	445	30	0,2 - 1 a)	4	890	4450	1780	4450	1400	11125	-	-	-
			0,4 - 2 a)	8	1780	8900	-	-	4450	6675	-	-	-
			0,6 - 1,4	4	2670	6230	-	2670	7120	9345	-	-	-
			0,9 - 2,1	6	4005	9345	-	-	4005	6230	-	-	-
			1,2 - 2,8	8	5340	12460	-	-	-	3115	-	-	-
PA436	700	30	0,2 - 1 a)	4	1400	7000	2800	7000	14000	17500	-	-	-
			0,4 - 2 a)	8	2800	14000	-	-	7000	10500	-	-	-
			1 - 2	4	7000	14000	-	-	7000	10500	-	-	-
			1,5 - 3	6	10500	21000	-	-	-	3500	-	-	-
			2 - 4	8	14000	28000	-	-	-	-	-	7000	14000
PA80	800	30 60	0,2 - 1 a)	4	1600	8000	3200	8000	16000	20000	24000	32000	40000
			0,4 - 2 a)	8	3200	16000	-	-	8000	12000	16000	24000	32000
			1 - 2	4	8000	16000	-	-	8000	12000	16000	24000	32000
			1,5 - 3	6	12000	24000	-	-	-	4000	8000	16000	24000
			2 - 4	8	16000	32000	-	-	-	-	-	8000	16000
PA80D	1600	60	0,2 - 1 a)	8	3200	16000	6400	16000	32000	40000	48000	64000	80000
			0,4 - 2 a)	16	6400	32000	-	-	16000	24000	32000	48000	64000	6
			1 - 2	8	16000	32000	-	-	16000	24000	32000	48000	64000
			1,5 - 3	12	24000	48000	-	-	-	8000	16000	32000	48000
			2 - 4	16	32000	64000	-	-	-	-	-	16000	32000
PA80T b)	2400	60	0,2 - 1 a)	12	4800	24000	9600	24000	48000	60000	72000	96000	120000
			0,4 - 2 a)	24	9600	48000	-	-	24000	36000	48000	72000	96000
			1 - 2	12	24000	48000	-	-	24000	36000	48000	72000	96000
			1,5 - 3	18	36000	72000	-	-	-	12000	24000	48000	72000
			2 - 4	24	48000	96000	-	-	-	-	-	24000	48000

a) Привод с дополнительным возможным сжатием пружины 25%, позволяющий настраивать рабочие диапазоны 0,4 – 1,2 бар (0,2 – 1 бар) и 0,8 – 2,4 (0,4 -2 бар);
b) Недоступно в исполнении для прямого действия (воздух на закрытие), «шток втягивается силой пружины».

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ

Модель

Ø A

Ø F

Ø G

M *

Масса, кг

PA10

170

251

135

40,5

G 1/4”

M10 x 1

M10

6,3


ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
Модель	A	B	U	D	E		G	H	I	M •	M1	Масса. Кг
PA206	209	236	135	55	110	40	22	15	G 1/4"	M10 x 1	M10	6,2
PA281	275	243	135	55	110	40	22	15	G 1/4"	M10 x 1	M10	9.6
PA341	336	323	195	68	110	45	22	15	G 1/4"	M10 x 1/ M16 x 1.5	M10	15.9
PA436	430	351 1371 ..	195	68	110	45	22	15	G 1/4"	M10 x 1/ M16 x 1.5	M10	26.6 / 31 ..

* В зависимости от резьбы штока клапана. Может быть гладкой или мелкой нитью.
** Приводы с диапазоном пружин 1–2 бара, 1,5–3 бара и 2–4 бара.
Примечание: муфта штока, размеры и конструкция могут различаться в зависимости от модели регулирующего клапана ADCATrol. См. соответствующее техническое описание или проконсультируйтесь с нашими инженерами. Приводы из мягкой и нержавеющей стали имеют одинаковые размеры.

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
Модель	Ø A	B	C	D	E	Ø F	Ø G	H	I	M	M1	Масса, кг
РА80 (DN 65- 100)	4о5	505	265	7о	11о	45	22	30	G 3/8”	М16 х 1.5	М16	50.4
РАВО (DN 125- 150)	405	515	274	87	Ø155	65	28	40	G 3/8”	М16 х 1.5	М16	55.4
РА80 (DN 200)	405	545	304	113	Ø 155	80	28	40	G 3/8”	М27 х 1.5	М16	59.3

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
Модель	Ø A	B	C	D	Ø E	Ø F	Ø G	H	I	M	M1	Масса, кг
PA80D (DN 125 -160)	405	741	274	87	155	65	28	40	G 3/8”	М18 к 1,5	М16	107.7
РА800 (DN 200)	405	771	304	113	155	80	28	40	G 3/8”	М27 х 1,5	М16	111,6

Модель

0 А

0 Е

0 F

0 G

М 7

Масса.

кг

РА80Т (DN 125 • 150)

405

967

274

155

G 3/8”

М16 х 1.5

М16

162

РА80Т (DN 200)

405

997

304

113

155

G 3/8”

М27 х 1.5

М16

166

ПРИВОД С ВЕРХНИМ РУЧНЫМ ДУБЛЕРОМ
Модель	0 N	L
РА10\РА206\РА281	250	106
РА341	300	111
РА436\РА80	400	156
РА80D\РА80Т	Проконсультируйтесь с нашими инженерами

47	Гайка	AIS131611.4401
48	Гайка	AIS131611.4401
49	Подшипник скольжения	Сталь!РТРЕ
50	Шайба	Оцинкованная сталь
51	Болт	AISI30411.4301
52	Шток	AIS1 316! 1.4401
53	Шпиндель	AIS1 304 1 1.4301
54	Маховик	Сталь
55	Шайба	Оцинкованная сталь
5б	Стопорная гайка	С45Е 1 1.1191
57	Гайка	AISI30411.4301
• Доступные к заказу запасные части.

PA10

PA206-PA436
Приводы пневматические PA

PA80

PA80D

PA80T

N°	Наименование	РА10	PA10i	PA206, РА281, РА341 и РА436	PA206i, PA281i, PA341i и PA436i
1	нижний фланец привода	A351 CF8 / 1.4308	A351 CF8 / 1.4308	A351 CF8 / 1.4308	A351 CF8 / 1.4308
2	Опоры	C45E / 1.1191	AISI 304 / 1.4301	C45E / 1.1191	AISI 304 / 1.4301
з	Верхний фланец привода	A351 CF8 / 1.4308	A351 CF8 / 1.4308	C45E / 1.1191	A351 CF8 / 1.4308 AISI 304 / 1.4301
4	Нижняя крышка привода	DD13 / 1.0335	AISI 304 / 1.4301	DD12 / 1.0398	AISI 304 / 1.4301
5	шайбы	-	-	Zinc plated steel	Zinc plated steel
5А	Уплотнение	NBR	NBR	-	-
6	болты	Оцинкованная сталь	Нержавеющая сталл А2-70	Оцинкованная сталь	Нержавеющая сталь А2-70
7	Шток привода	AISI 316 / 1.4401	AISI 316 / 1.4401	AISI 316 / 1.4401	AISI 316 / 1.4401
8	* Уплотнение O-ring	-	-	NBR	NBR
10	* Уплотнение O-ring	NBR	NBR	-	-
11	*Подшипник скольжения	Сталь / PTFE	Сталь / PTFE	Сталь / PTFE	Сталь / PTFE
12	*Уплотнительное кольцо	Полиуретан	Полиуретан	Полиуретан	Полиуретан
13	Тарелка мембраны	DD13 / 1.0335	DD13 / 1.0335	S235JR / 1.0038	S235JR / 1.0038
14	*Мембрана	Усиленный NBR	Усиленный NBR	Усиленный NBR	Усиленный NBR
15	Диск мембраны	С45Е/1.1191	С45Е/1.1191	C45E / 1.1191	С45Е/1.1191
16	Направляющая пружины	AISI 304/ 1.4301	AISI 304/1.4301	C45E / 1.1191	С45Е/1.1191
17	*Пружины	Пружинная сталь	Пружинная сталь	Пружинная сталл	Пружинная сталь
19	Распорка	-	-	С45Е / 1.1191	C45E / 1.1191
21	Гайка	Оцинкованная сталь	Оцинкованная сталь	Оцинкованная сталь	Оцинкованная сталл
23	Прокладка	-	-	Алюминий	Алюминий
24	Верхняя крышка привода	DD13 / 1.0335	AISI 304 / 1.4301	DD12 / 1.0398	AISI 304 / 1.4301
25	Гайки	Оцинкованная сталь	Нержавеющая сталл А2-70	Оцинкованная сталь	Нержавеющая сталь А2-70
25А	Шайбы	Оцинкованная сталь	Нержавеющая сталл А2-70	Оцинкованная сталь	Нержавеющая сталь А2-70
26	Болты	Оцинкованная сталь	Нержавеющая сталл А2-70	Оцинкованная сталь	Нержавеющая сталь А2-70
27	Индикатор хода	A351 CF8 / 1.4308	A351 CF8 / 1.4308	A351 CF8 / 1.4308	A351 CF8 / 1.4308
28	Адаптер	AISI 304 / 1.4301	AISI 304 / 1.4301	AISI 304 / 1.4301	AISI 304 / 1.4301
30	Болты	Оцинкованная сталь	Нержавеющая сталл А2-70	Оцинкованная сталь	Нержавеющая сталь А2-70
37	Гайки	Оцинкованная сталь	Нержавеющая сталл А2-70	Оцинкованная сталь	Нержавеющая сталь А2-70
32	*Направляющая штока	-	-	AISI 304 / 1.4301	AISI 304 / 1.4301
36	Болты	Оцинкованная сталл	Нержавеющая сталь А2-70	Оцинкованная сталь	Нержавеющая сталь А2-70
38	Рым-болты	-	-	Оцинкованная сталь	AISI 304 / 1.4301
39	Вентиляционная пробка	Латунь: Пластик	Латунь: Пластик	Латунь; Пластик	Латунь; Пластик
40	Фитинг	Оцинкованная сталь: Пластик	Оцинкованная сталь: Пластик	Оцинкованная сталь: Пластик	Оцинкованная сталь: Пластик

* Доступные для заказа запасные части

№	Наименование	PA80	PA80D	PA80T
1	Нижний Фланец привода	S235JR 11.0038	5235Л/1 0038	S235JR/ 1 0038
1	Нижний Фланец привода	S235JR 11.0038	5235Л/1 0038	S235JR/ 1 0038
2	Опоры	С45Е /1.1191	С45Е /1.1191	С45Е/1.1191
4	Нижняя крышка привода	DD13/1.0335	DD13/1.0335	DD13/1.0335
7	Шток привода	AISI 316/ 1.4401	AISI 316/ 1.4401	AISI 316/ 1.4401
8	* Уплотнение O-ring	NBR	NBR	NBR
9	* Уплотнение O-ring	-	NBR	NBR
10	* Уплотнение O-ring	NBR	NBR	NBR
11	* Подшипник скольжения	Сталь/PTFE	Сталь/PTFE	Сталь/PTFE
12	* Уплотнительное кольцо	Полиуретан	Полиуретан	Полиуретан
13	Тарелка мембраны	DD13 / 1.0335	DD13 / 1.0335	DD13 / 1.0335
14	* Мембрана	Усиленный NBR	Усиленный NBR	Усиленный NBR
15	Диск мембраны	S355JR / 1.0045	S355JR / 1.0045	S355JR / 1.0045
16	Направляющая пружины	DC01 /1.0330	DC01/1.0330	DC01 /1.0330
17	* Пружины	Пружинная сталь	Пружинная сталь	Пружинная сталь
18	Шток промежуточного привода	-	AISI 316 / 1.4401	AISI 316 / 1.4401
19	Распорка	AISI 316 / 1.4401	AISI 316 / 1.4401	AISI 316 / 1.4401
20	Распорка	AISI 316 / 1.4401	-	-
21	Гайка	Оцинкованная сталь	Оцинкованная сталь	Оцинкованная сталь
22	Промежуточная крышка	-	DD13 / 1.0335	DD13 / 1.0335
24	Крышка верхнего привода	DD13 / 1.0335	DD13 / 1.0335	DD13 / 1.0335
25	Гайка	Оцинкованная сталь	Оцинкованная сталь	Оцинкованная сталь
25А	Шайбы	Оцинкованная сталь	Оцинкованная сталь	Оцинкованная сталь
26	Болты	Оцинкованная сталь	Оцинкованная сталь	Оцинкованная сталь
27	Индикатор хода	A351 CF8 / 1.4308	A351 CF8 / 1.4308	A351 CF8 / 1.4308
28	Адаптер	AISI 304 / 1.4301	AISI 304 / 1.4301	AISI 304 / 1.4301
29	Фланец муфты	AISI 304 / 1.4301	AISI 304 / 1.4301	AISI 304 / 1.4301
30	Болты	Оцинкованная сталь	Оцинкованная сталь	Оцинкованная сталь
31А	Гайка	Оцинкованная сталь	Оцинкованная сталь	Оцинкованная сталь
32	* Направляющая штока	AISI 316L / 1.4404	AISI 316L / 1.4404	AISI 316L / 1.4404
33	Направляющая промежуточная	-	AISI 316L / 1.4404	AISI 316L / 1.4404
34	* Шайба	Пружинная сталь	Пружинная сталь	Пружинная сталь
35	Контргайка направляющей штока	C45E / 1.1191	C45E / 1.1191	C45E / 1.1191
37	Гайки	Оцинкованная сталь	Оцинкованная сталь	Оцинкованная сталь
38	Рым-болты	Оцинкованная сталь	Оцинкованная сталь	Оцинкованная сталь
39	Вентиляционная пробка	Латунь: Пластик	Латунь: Пластик	Латунь: Пластик
40	Фитинг	Оцинкованная сталь	Оцинкованная сталь	Оцинкованная сталь
41	Компрессионный фитинг	-	Оцинкованная сталь	Оцинкованная сталь
42	Трубка	-	AISI 304 / 1.4301	AISI 304 / 1.4301

* Доступные для заказа запасные части

АКСЕССУАРЫ И ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ


Фильтр-редуктор	Соленоидный клапан

Индуктивный блок концевых выключателей	Механические концевые выключатели

Устройство с обратной связью	Преобразователь сигнала

Типы позиционеров

Пневматический

Электропневматический

Интеллектуальный электропневматический

* Доступны различные модели внутри каждого типа позиционеров.

Маркировка для заказа
Наименование группы продукции	PA	206	S	R	2	A	XX	A1
PA series pneumatic linear actuators	РА
Модель привода
РА10 (100 см 2)		010
РА206 (140 см 2)		206
РА281 (300 см 2)		281
РА341 (445 см')		341
РА436 (700 см 2)		436
РА80 (800 см')		080
РА80О (1600 см')		80D
РА80Т (2400 см 2)		80Т
Исполнение привода
Сталь (стандарт)			S
Нержавеющая сталь			I
Принцип действия
Обратного действ: воздух - открытие (шток выдвигается за счет силы пружины)				R
Прямого действия: воздух – закрытие (шток втягивается за счет силы пружины)				D
Ход инока
20 мм					2
З0 мм					3
60 мм					6
Диапазон пружин а)
0.2 - 1 бар						А
0.4 - 2 бар						В
0.6 - 1.4 бар						J
0.8 - 1.6 бар						С
0.9 - 2.1 бар						К
1 - 2 бар						0
1 - 3 бар						Е
1.2 - 2.4 бар						F
1.2 - 2.8 бар						L
1,5 – 3 бар						G
1.6-3.2бар						Н
2 - 4 бар						I
Опции
Без опций							ХХ
Исполнение с верхним ручным дублером							HX
исполнение с ограничителем хода							LX
Конструкция опор и присоединений для регулирующих клапанов
ADCATrol VPC26, V16/2 и V25/2 (DN 15 - DN 50 – 1/2” to 2”)								А1
ADCATrol V16/2 (DN 65 - DN 100 – 3” to 4”)								В1
ADCATrol V25/2 (DN 65 - DN 100 – 3” to 4”)								В2
ADCATrol V25/2 (DN 125 - DN 150 – 5’’ to 6”)								С2
ADCATrol V25/2 (DN 200 – 8’’)								02
Другие клапаны ADCATrol b)								X X
Особое исполнение
В случае индивидуального исполнения необходимо добавить полное описание или дополнительные коды.									Е

а) Не каждая комбинация диапазона пружины / хода доступна для каждой модели привода.
б) Необходимо указать точную модель и размер - проконсультируйтесь с нашими инженерами.
Как выбрать размер: Для выбора подходящего привода для использования с регулирующими клапанами ADCATrol обратитесь к IS PV15.00 - Максимально допустимые падения давления для регулирующих клапанов ADCATrol - или проконсультируйтесь с нашими инженерами.

Наши специалисты подберут Вам оптимальное паровое и пароконденсатное оборудование, исходя из Ваших параметров

Отзывы

Оставить отзыв

Загрузка отзывов...

Оформление заказа

Для того, чтобы начать оформление заказа, Вам нужно оставить запрос, нажав на кнопку “Заказать” и заполнить форму обратной связи для того, чтобы наш менеджер мог связаться с Вами для уточнения деталей. Если Вам нужно произвести подбор необходимого оборудования, перейдите в раздел Контакты и свяжитесь с нами любым удобным для Вас способом.
Для того, чтобы ускорить процесс предоставления коммерческого предложения, рекомендуем подготовить для отправки следующие данные:

Реквизиты компании;
Номенклатуру;
Описание задачи, которую нужно решить;
Опросные листы (при наличии);
Дополнительные схемы смежных узлов оборудования (в том случае, если запрос включает в себя разработку какого-либо решения);
Обратные контакты, включая сотовый телефон и электронную почту.

Наш менеджер свяжется с Вами в течении текущего рабочего дня, при условии, что запрос был отправлен до 14:00 (по Мск).
