Описание ADCA V16/2 клапана регулирующего двухходового
Клапаны регулирующие ADCA V16/2 - это двухходовые односедельные клапаны, предназначенные для технологических процессов с некритичными рабочими параметрами. Управление клапанами может осуществляться с помощью пневматических, гидравлических или электрических приводов. Клапаны ADCA V16/2 могут выполнять запорную или запорно-регулирующую функцию. Подробнее о том, с каким сервоприводом лучше всего выбирать клапан, Вы сможете узнать в статье на нашем сайтеОсновные свойства ADCA V16/2 клапана регулирующего двухходового
- Компактная и экономичная конструкция;
- Модульная конструкция под задачи конкретного технологического процесса;
- Наличие направляющих по штоку (до DN50) и стойке (от DN65 до DN100);
- Параболический плунжер;
- Шток из нержавеющей стали.
Куда пропали регуляторы давления с рынка?
Кто из Российских производителей способен заменить Danfoss
Технические характеристики ADCA V16/2 клапана регулирующего двухходового
| № | Наименование | Материал |
|---|---|---|
| 1 |
Типоразмер, DN |
DN 15 мм – DN 100 мм |
| 2 | Номинальное давление, PN |
16 бар, 40 бар |
| 3 | Рабочая среда |
Насыщенный и перегретый пар, горячая и холодная вода, воздух. Неагрессивные жидкости и газы, совместимые с материалами конструкции |
| 4 | Материал исполнения |
V16/2G – высокопрочный чугун V16/2S – углеродистая сталь V16/2i – нержавеющая сталь |
| 5 | Присоединения |
V16/2G – Фланцевое EN 1092-2 PN 16 V16/2S и V16/2i – Фланцевое EN 1092-1 PN 16 или PN 40. Стандартные фланцы PN 16 DN 65 имеют 4 отверстия, 8 отверстий согласно EN 1092-1/-2 поставляются по запросу |
| 6 | Опции |
Исполнение крышки для высоких и низких температур Различные варианты уплотнения штока, включая сильфон Исполнения с мягким седловым уплотнением или стеллитированным Исполнения с редуцированным Kv |

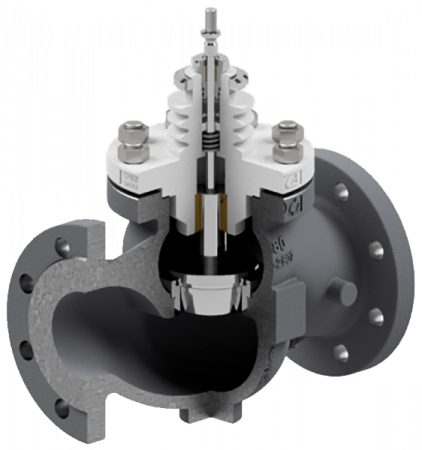

Разрез ADCA V16/2 клапана регулирующего двухходового
| № | Наименование | Материал |
| 1 | Корпус V16/2G |
GJS-400-15 / 0.7040 |
| Корпус V16/2S |
A216 WCB / 1.0619 |
|
| Корпус V16/2i |
A351 CF8M / 1.4408 |
|
| 2 | Седло* |
AISI 316L / 1.4404 |
| 3 | Плунжер* |
AISI 316L / 1.4404 |
| 4 | Нижняя направляющая штока | Бронза CB1 |
| 5 | Крышка V16/2G | A351 CF8M / 1.4408 |
| Крышка V16/2S | A216 WCB / 1.0619 | |
| Крышка V16/2i |
A351 CF8M / 1.4408 |
|
| 6 | Направляющая штока (DN65-80)* |
AISI 316L / 1.4404 |
| 7 | Шток* |
AISI 316L / 1.4404 |
| 8 | Уплотнение* |
Нерж. Ст./ Г рафит |
| 9 | Стопорная гайка |
A351 CF8 / 1.4308 |
| 10 | Гайки V16/2G/2S | Сталь 8.8 |
| Гайки V16/2i |
Нерж. Сталь A2-70 |
|
| 11 | Шпильки V16/2G/2S |
34CrNiMo6 / 1.6582 |
| Шпильки V16/2i |
Нерж. Сталь A2-70 |
|
| 12 | Уплотнительная гайка* |
AISI 303 / 1.4305 |
| 13 | Стопорная гайка |
AISI 304 / 4.4301 |
| 20 | Кольцо* | Viton |
| 21 | Подшипник скольжения* | Бронза / PTFE |
| 22 | O-ring* | EPDM |
| 23 | O-ring* | Viton |
| 24 | Шевронный пакет уплотнений* |
PTFE ; Графит с PTFE |
| 25 | Шайба |
AISI 304 / 1.4301 |
| 26 | Направляющая штока |
Нерж. Сталь с PTFE |
| 27 | Пружина |
AISI 302 / 1.4310 |
| 28 | Шевронный пакет уплотнений | PTFE |
| 29 | Направляющая O-ring |
AISI 304 / 1.4301 |
| 30 | O-ring* | EPDM |
| 31 | O-ring* | EPDM |
| 32 | Уплотнение |
Расширенный графит |
| 33 | Уплотнение |
AISI 304 / 1.4301 |
| 34 | Защитный пакет уплотнений | Графит с PTFE |
| 35 | Сильфонная крышка |
AISI 316L / 1.4404 |
| 36 | Болты |
Нерж. Сталь A2-70 |
| 37 | Уплотнение | Медь |
| 38 | Компрессионный фитинг |
AISI 316 / 1.4401 |
| 39 | Уплотнение* |
Нерж.сталь / Г рафит |
| 40 | Уплотнение* |
Нерж.сталь / Г рафит |
| 41 | Металлический сильфон* |
AISI 316Ti / 1.4571 |
| 42 | Фиксирующая шпилька |
AISI 303 / 1.4305 |
| 43 | Защитный пакет уплотнений |
Расширенный графит |
| 44 | Уплотнение |
AISI 304 / 1.4301 |
