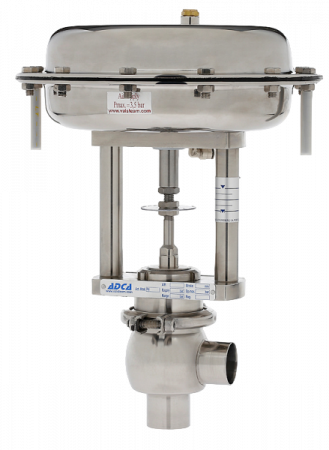

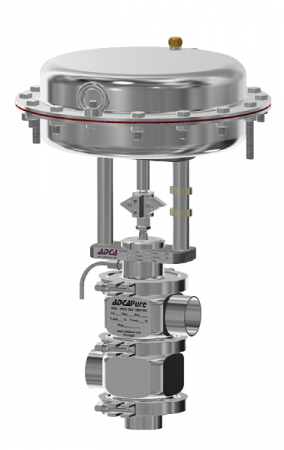

ADCA PV928 DN15-100 Клапан регулирующий с пневмоприводом для стерильных сред

Описание ADCA PV928 DN15-100 клапана регулирующего с пневмоприводом для стерильных сред

Клапаны регулирующие (больше о классификации и характеристиках можно прочесть здесь) ADCAPure PV928 – это двух- или трехходовые регулирующие клапаны углового исполнения, специально разработанные для применения в пищевой, фармацевтической, химической и косметической отраслях.

Пневматический привод представляет собой мультипружинный мембранный привод прямого действия (DA - подача воздуха закрывает) или обратного действия (RA - подача воздуха открывает клапан).

Подробнее о товарах:

• ADCA PA Приводы пневматические;

• ADCA PV926 DN15-50 Клапан регулирующий с пневмоприводом для стерильных сред.


Данные клапаны разработаны для обеспечения точного управления процессом и имеют самоочищающуюся конструкцию без застойных зон. Об их обозначении на схеме можно узнать в нашей статье.

Основные свойства ADCA PV928 DN15-100 клапана регулирующего с пневмоприводом для стерильных сред

• Полностью изготовлены из пруткового материала (без штамповки или сварки);
• Крышка клапана закреплена на корпусе, для замены привода ее снятие не требуется;
• Возможность быстрого и удобного обслуживания за счет клампового соединения на корпусе;
• Уплотнение металл по металлу или мягкое;

• Самоочищающаяся конструкция (без застойных зон).

Может быть интересно! Как мы организовывали нагрев подачи пара в гранулятор на фанерном заводе.

Обработка поверхностей ADCA PV928 DN15-100 клапана регулирующего с пневмоприводом для стерильных сред

• Внутр. поверхности: ≤ 0,51 мкм Ra – SF1;
• Внеш. поверхности: ≤ 0,76 мкм Ra – SF3;
• Другие условия обработки поверхности — см. технич. информацию IS PV20.00 E;
• Очистка ультразвуком;
• Привод (нерж. сталь) — дробеструйная очистка 1,6 мкм;
• Привод (угл. сталь) — электростатическая покраска.

Технические характеристики

Типоразмер, DN	15-100 мм
Номинальное давление, PN	16 бар
Рабочая среда	Насыщенный пар, горячая или перегретая вода, другие технические жидкости, воздух и газы, совместимые с материалами конструкции
Доступные модели	PV928L – двухходовой угловой клапан PV928H – двухходовой горизонтальный клапан PV928M – трехходовой смешивающий клапан PV928D – трехходовой разделительный клапан
Характеристики регулирования (тип плунжера)	Равнопроцентная EQP Линейная PL
Исполнение	Полнопроходное Редуцированное или для предельно низких расходов по запросу
Присоединения	Резьбовые соединения согласно стандартам DIN, кламповые соединения или сварные соединения. Стандарты исполнений уточняются при заказе
Пневмоприводы	PA205 PA280 PA340 PA435
Управляющий сигнал	0,4–1,2 бар 0,4–2 бар
Электропривод	См. IS EL 20.00 E
Температура окружающей среды	-20 °C – +70 °C
Максимальное давление воздуха	3,5 бар
Присоединение привода	1/4" NPT-F
Монтаж на трубопроводе	Исполнения с мягким седловым уплотнением Модели с паровым барьером Исполнения со сниженным уровнем шума Исполнения в антикавитационной конструкции Комплектация привода различными опциями: позиционеры, датчики положения, фильтры-редукторы и т.д.
Стандарты обработки поверхностей	Внутренние части, контактирующие со средой: Ra ≤ 0,51 мкм - SF1 Наружные: Ra ≤ 0,76 мкм - SF3 Прочие условия обработки поверхности см. IS PV20.00 E - техническая информация Ультразвуковая очистка Привод (нержавеющая сталь): сатинированная пескоструйная обработка 1,6 микрон Ra Привод (сталь): окрашенный в электростатическом поле
Особенности производства и упаковки	Сборка и упаковка осуществляется в специальном стерильном цеху, сертифицированному согласно ISO 14644-1. Все отверстия клапана герметично закрыты заглушками, оборудование упаковано в термоусадочную пленку, пригодную для вторичной переработки, во избежание загрязнений и повреждения во время транспортировки и хранения.

Ограничения по применению

Максимальное рабочее давление	13 бар при 38 °C
Максимальное рабочее давление пара	6 бар
Максимальная рабочая температура (пар и вода)	170 °C
Максимальная рабочая температура (воздух)	150 °C
Минимальная рабочая температура	- 10 °C

Более высокие и низкие значения по запросу.

Оборудование согласно PED Директиве – группа 2

PN16	Категория
DN15 – DN50	SEP
DN 65 – DN 100	1 (Маркировка CE)

Пропускная способность, м3/ч

Ø седла, мм	Ход штока, мм	Типоразмер
		DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
4*	20	0,1	-	-	-	-	-	-	-	-
4*		0,25	-	-	-	-	-	-	-	-
4*		0,5	-	-	-	-	-	-	-	-
8*		1	-	-	-	-	-	-	-	-
8*		1,5	-	-	-	-	-	-	-	-
8*		2	2,4	-	-	-	-	-	-	-
12		2,3	2,8	3	-	-	-	-	-	-
12		2,9	3,7	4	4,3	-	-	-	-	-
15		4,2	5,2	6,5	7,8	8,4	-	-	-	-
19		-	7	8,7	9,8	11,2	12,3		-	-
25		-	-	12	14,7	18	21,1	23	-	-
32		-	-	-	17,8	21	25,4	31	34	-
38		-	-	-	-	22,2	27,7	34,6	40,8	44,7
50		-	-	-	-	-	40,1	49	61	68
65	30	-	-	-	-	-	-	63,4	79,2	91
76		-	-	-	-	-	-	-	89,7	112,1
96		-	-	-	-	-	-	-	-	136,7

* Уменьшенный проход доступен только с контурной линейной характеристикой. Для пересчета Kvs = Cv (US) x 0,855.

Характеристики регулирования ADCA PV928 DN15-100 клапана регулирующего с пневмоприводом для стерильных сред

Весогабаритные характеристики, мм

DN	А1	A2	В1	В2	АЗ	ВЗ	В0	В1	С	D	Е	G	Н	I	Масса**, кг
15	50	45	62	65	55	66	34	50	56	25	45	19	16	М40х1,5	2,3
20	50	45	62	65	57	69	34	50	56	25	45	23	20	М40х1,5	2,5
25	55	55	55	66	63	84	36	55	59	25	45	29	26	М40х1,5	2,7
32	56	56	69	71	88	91	40	62	63	25	45	35	32	М40х1,5	3,8
40	64	64	77	74	74	97	45	73	69	25	45	41	38	М40х1,5	3,9
50	72	72	83	80	82	107	51	85	75	25	45	53	50	М40х1,5	5,1
65	86	86	92	92	104	126	64	110	92	25	45	70	66	М45х1,5	9,9
80	92	109	92	106	109	154	71	125	100	25	45	85	81	М45х1,5	10,9
100	119	119	98	116	124	173	80	144	109	25	45	104	100	М45х1,5	16,2

Присоединительные размеры не стандартизированы.

По запросу доступны различные размеры:

• A1 и B1 - сварная труба (ETO) согласно DIN 11866-A (DIN 11850-2);
• A2 и B2 - кламповое DIN (DIN 32676-A);
• A3 и B3 - гигиеническая наружная резьба DIN (DIN 11851), для труб DIN 11866-A (DIN 11850-2).

Альтернатива: асептическая наружная резьба DIN (DIN 11864 - 1, форма A), для труб DIN 11866-A (DIN 11850-2). Другие размеры и стандарты по запросу.

* Конфигурация с соединениями внахлест возможна только для версий трубной сварки (ETO).

** Вес указан для стандартного клапана V928L с трубными сварными соединениями (ETO). По поводу других версий
обращайтесь к производителю.

Весогабаритные характеристики пневматического привода

Модель привода	D	E	Масса, кг
PA205	235	210	5,7
PA280	240	275	8,8
PA340	265	335	14,3
PA435	295	430	24,5

Спецификация материалов

№	Наименование	Материал
1	Корпус клапана	AISI 316L / 1.4404
2	Крышка	AISI 316L / 1.4404
2А	Нижняя крышка / присоединение	AISI 316L / 1.4404
3	* Плунжер клапана	AISI 316L / 1.4404
4	Диск плунжера	AISI 316L / 1.4404
5	* Шток	AISI 316L / 1.4404
6	Уплотнение плунжера	EPDM с высокими характеристиками
7	Уплотнительное кольцо	EPDM с высокими характеристиками
8	Центрирующее кольцо	AISI 316L / 1.4404
9	* Уплотнительное кольцо	EPDM с высокими характеристиками
10	* Уплотнение вала	EPDM с высокими характеристиками
11	* Направляющий вкладыш	TFM 1600
12	* Уплотнительное кольцо	EPDM
13	* Масляное кольцо	Viton
14	Зажим	AISI 316 / 1.4401
15	Гайка	AISI 304 / 1.4301
15А	Ниппель	AISI 316L / 1.4404
16	Труба для отвода	AISI 316 / 1.4401
17	Гайка	AISI 316 / 1.4401
18	Стопорная гайка	Нерж. сталь A2 – 70
19	Пружина	AISI 302 / 1.4300
20	* Шевронные кольца	PTFE
21	* Уплотнительное кольцо	EPDM с высокими характеристиками
22	* Шайба	AISI 304 / 1.4301
23	Зажимная гайка	AISI 316L / 1.4404
50	Стойка (угл. сталь)	C45E / 1.1191
	Стойка (нерж. сталь)	AISI 304 / 1.4301
51	Привод (угл. сталь)	S235JRG2 / 1.0038
	Привод (нерж. сталь)	AISI 304 / 1.4301
52	* Мембрана	NBR 70
53	Стопорная гайка	CF8 / 1.4308
54	Указатель положения штока	CF8 / 1.4308

* Доступные к заказу запасные части

Сертификат на уплотнительные материалы FDA / USP Class VI по запросу. У всех клапанов есть серийный номер. В случае нестандартных клапанов этот номер должен быть указан при заказе запасных частей.

Конструкции корпусов и присоединения ADCA PV928 DN15-100 клапана регулирующего с пневмоприводом для стерильных сред

Тип L ADCA PV928 DN15-100 клапана регулирующего с пневмоприводом для стерильных сред

Клапан двухходовой стандартной конструкции с одним угловым присоединением. В вертикальном входе встроено седло. Направление потока должно быть противоположно направлению закрытия плунжера.

Тип H ADCA PV928 DN15-100 клапана регулирующего с пневмоприводом для стерильных сред

Клапан двухходовой конструкции с двумя корпусами, каждый из которых имеет горизонтальное присоединение. Седло клапана расположено между двумя корпусами. Конфигурация с соединением внахлест возможна только при сварном соединении.

Тип MV ADCA PV928 DN15-100 клапана регулирующего с пневмоприводом для стерильных сред

Клапан трехходовой с двумя корпусами и с вертикальным присоединением. Этот клапан может использоваться для смешивания и разделения потоков.

Тип MH ADCA PV928 DN15-100 клапана регулирующего с пневмоприводом для стерильных сред

Клапан трехходовой с тремя корпусами и всеми присоединениями в горизонтальной плоскости. Этот клапан может использоваться для смешивания и разделения потоков.

Тип D ADCA PV928 DN15-100 клапана регулирующего с пневмоприводом для стерильных сред

Клапан трехходовой с тремя корпусами и присоединением в горизонтальной плоскости. Этот клапан может использоваться для разделения потоков.

Маркировка для заказа ADCA PV928 DN15-100 клапана регулирующего с пневмоприводом для стерильных сред

Шифры клапана	Р	V	.98L	1	FI	15	.X.
Тип привода (1)
Пневмопривод	Р
Электропривод	Е
Наименование группы
Клапан, 2-х / 3-х ходовой		V
Модель клапана
V928L - Двухходовой угловой			.98L
V928H - Двухходовой горизонтальный			.98Н
V928MV - Трехходовой угловой смешивающий / разделяющий клапан			.98MV
V928MH - Трехходовой горизонтальный смешивающий / разделяющий клапан			.98МН
V928D - Трехходовой разделяющий клапан			.98D
Тип плунжера - уплотнения
EQP (равнопроцентный) - Мягкое (EPDM высокого качества)				1
EQP (равнопроцентный) - Металл по металлу (AISI 316L / 1.4404)				3
PL (линейный) - Мягкое (EPDM высокого качества)				6
PL (линейный) - Металл по металлу (AISI 316L / 1.4404)				7
Присоединение
Три-кламп по DIN (DIN 32676-А)					F
Внешняя резьба по DIN (DIN 11851)					G1
Внешняя резьба по DIN (DIN 11864-1 Form А)					G2
Сварное по DIN (DIN 11866-А)					FI
Типоразмер
DN15						15
DN20						20
DN25						25
...
Привод							(1)
Дополнительно (2)								Е

→ Вводится вместо .X., если поставляется вместе с клапаном.

Пример

Шифры привода (пневматический)
Наименование группы
Пневмопривод линейный	Р.
Размер привода
205		1
280		3
340A-DN15-50		5
340B-DN65-100		6
435A-DN15-50		7
435B-DN65-100		8
Тип привода
Прямого действия (нормально-открытый)			D
Обратного действия (нормально-закрытый)			R
Конструкция привода
Конструкция из углеродистой стали (покрашенная)				Р
Конструкция из нержавеющей стали				Н
Сигнал управления
0,4-1,2 бар (6-18 psi)					18
0,4-2 бар (6-30 psi)					30
0,4-2,4 бар (6-35 psi)					35

PV928L клапан двухходовой угловой DN50, внешняя резьба по DIN 11851, привод обратного действия, сигнал управления 0,4–2 бар, размер привода 340, сталь углеродистая. Шифр: PV.98L1G150.5RP30.

Примечания:

• (1) – указать тип привода;
• (2) – используется при поставке клапана с нестандартной комбинацией.

Регулирующие клапаны серии ADCAPure идентифицируются по серийному номеру на шильде, расположенном на клапане и/или стойке привода. При заказе запчастей всегда используйте серийный номер. Если клапан имеет нестандартные комбинации, серийный номер также имеет букву E (дополнительно).
