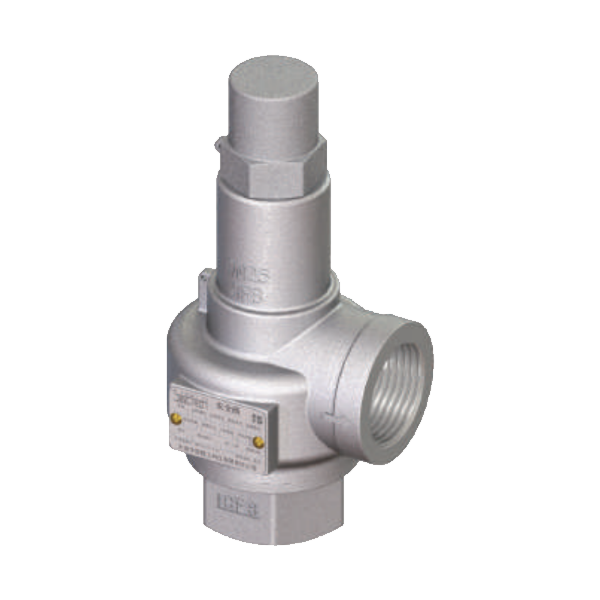

Предохранительные клапаны SV-11
Особенности
1. Компактность и удобство установки/монтажа.
2. Простота конструкции и технического обслуживания, высокий ресурс.
3. Составные части предохранительного клапана изготовлены из нержавеющей стали с высокой коррозионной стойкостью.
4. Чувствительная конструкция, подходит для использования в системах с низким давлением.
5. Исполнение без рукоятки.
Технические характеристики
|
Тип/Серия |
SV-11 |
|
Тип присоединения |
Внутренняя резьба Rp или Rc |
|
Рабочая среда |
Пар, Воздух, Вода, Масло и т.д. |
|
Типоразмер (DN) |
15, 20, 25 |
|
Рабочее давление (МПа), PMO |
1.0 |
|
Максимальная температура рабочей среды, TMO (°С) |
200 |
ВНИМАНИЕ!
Во избежание некорректной работы, непредвиденных, несчастных случаев, травм, НЕ используйте предохранительные клапаны давления за рамками рабочих диапазонов.
|
Поз. |
Элементы |
Материал |
|
1 |
Корпус |
Нержавеющая сталь |
|
2 |
Седло клапана |
Нержавеющая сталь |
|
3 |
Запорный элемент |
Нержавеющая сталь |
|
4 |
Крышка |
Нержавеющая сталь |
|
5 |
Пружина |
Нержавеющая сталь |
|
6 |
Уплотнение |
PTFE |

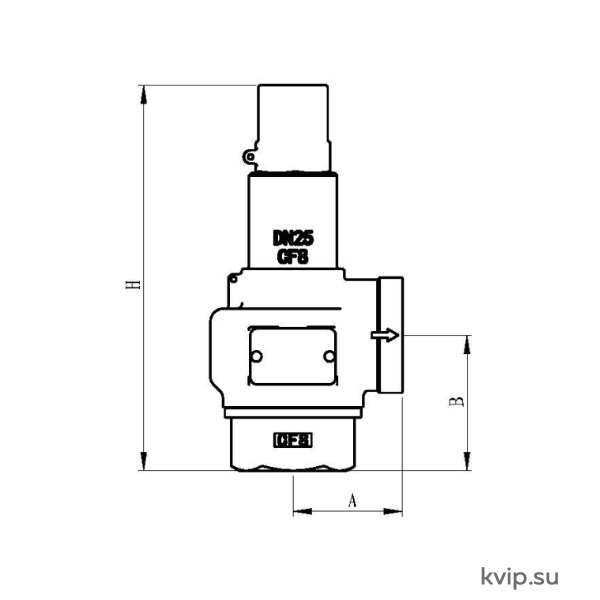

Размеры
|
Типоразмер (DN) |
Габаритные размеры (мм) |
Вес (кг) |
|||
|
d |
A |
B |
H |
||
|
15 |
Rp/Rc ½ |
34 |
40 |
128 |
0.67 |
|
20 |
Rp/Rc ¾ |
38 |
42 |
128 |
0.72 |
|
25 |
Rp/Rc 1 |
41 |
51 |
145 |
1.02 |
Пропускная способность
|
Давление настройки |
0.05 |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1 |
|
DN15 |
25.5 |
34.1 |
51.3 |
68.5 |
85.7 |
102.9 |
120.1 |
137.3 |
154.5 |
171.7 |
188.9 |
|
DN20 |
45.4 |
60.7 |
91.2 |
121.8 |
152.4 |
183 |
213.6 |
244.1 |
274.7 |
305.3 |
355.9 |
|
DN25 |
70.9 |
94.8 |
142.6 |
190.3 |
238.1 |
285.9 |
333.7 |
381.5 |
429.2 |
477 |
524.8 |
2. Вода (давление настройки: МПа; расход: кг/ч)
|
Давление настройки |
0.05 |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1 |
|
DN15 |
350 |
494 |
699 |
856 |
989 |
1105 |
1211 |
1308 |
1398 |
1483 |
1563 |
|
DN20 |
621 |
879 |
1243 |
1522 |
1758 |
1965 |
2153 |
2325 |
2486 |
2637 |
2779 |
|
DN25 |
971 |
1373 |
1942 |
2378 |
2746 |
3070 |
3364 |
3633 |
3884 |
4120 |
4343 |
