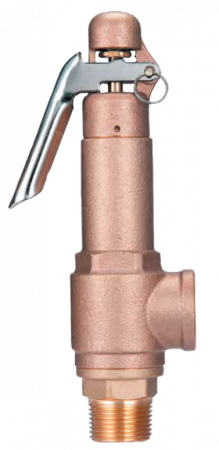

Описание АСТА П341 и П361 клапана предохранительного
Предохранительные клапаны АСТА серии П341 и П361 - малоподъёмные пружинные угловые клапаны, предназначенные для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления.Принцип действия клапана основан на разности силы упругой деформации пружины и силы, создаваемой давлением рабочей среды. При превышении давления настройки клапана происходит сброс избытка рабочей среды.
Преимущественно используется для защиты паропроводов, сосудов под давлением (ресиверы, автоклавы, пастеризаторы и т.д.), обвязок тепловых энергоустановок и другого промышленного оборудования.
АСТА П341 и П361 является более новой моделью в линейке предохранительных клапанов, старую модель смотрите по ссылке АСТА П04.
Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Кто из Российских производителей способен заменить Danfoss
Особенности конструкции АСТА П341 и П361 клапана предохранительного
- Закрытый колпак;
- Негазоплотное исполнение;
- Принудительный подрыв рычагом;
- Газоплотное исполнение без подрыва*;
- Уплотнение затвора «металл-металл» .
Технические характеристики АСТА П341 и П361 клапана предохранительного
| Модель | П341 | П361 |
| Номинальный диаметр | DN15-25 (1/2” – 1”) | DN15-50 (1/2” – 2”) |
| Номинальное давление | PN40 | |
| Температура рабочей среды | от -60 °C до 220 °C | от-45 °C до 185 °C |
| Рабочая среда | Пар. воздух, вода и другие среды, нейтральные к материалам клапана | |
| Давление настройки | 0,3-30 бар | |
| Класс герметичности | «А» по ГОСТ 9544-2015 | |
| Тип присоединения | Резьбовой С (наружная-внутренняя) | |
Расчетные параметры АСТА П341 и П361 клапана предохранительного
| DNхDN | G” | Диаметр седла D, мм | Площадь седла, А, мм2 | Коэффициент истечения α* | Диапазоны давления настройки, бар | |||
| П341 | П361 | П341 | П361 | Газы, пары | Жидкости | |||
| 15x15 | 1/2” | 13 | 13 | П341 | П361 | 0,12 | 0,1 |
0,3 – 5,0 5,0 – 10,0 10,0 – 16,0 16,0 – 20,0 20,0 – 25,0 25,0 – 30,0 |
| 20х20 | 3/4” | 19 | 19 | 133 | 133 | |||
| 25х25 | 1” | 20 | 25 | 283 | 283 | |||
| 32х32 | 1 1/4" | - | 32 | 314 | 491 | |||
| 40х40 | 1 1/2" | - | 38 | - | 804 | |||
| 50х50 | 2” | - | 50 | - | 1134 | |||
| 50х50 | 2” | - | 50 | - | 1963 | |||
Массогабаритные характеристики АСТА П341 и П361 клапана предохранительного
| DNхDN | G” | L1, мм | L2, мм | H, мм | Масса, кг | ||||
| П341 | П361 | П341 | П361 | П341 | П361 | П341 | П361 | ||
| 15x15 | 1/2” | 31 | 31 | 46 | 46 | 160 | 162 | 0,5 | 0,5 |
| 20х20 | 3/4” | 35 | 35 | 51 | 54 | 175 | 172 | 0,6 | 0,6 |
| 25х25 | 1” | 40 | 40 | 66 | 70 | 200 | 204 | 1,1 | 1,1 |
| 32х32 | 1 1/4" | - | 50 | - | 82 | - | 223 | - | 2,0 |
| 40х40 | 1 1/2" | - | 59 | - | 93 | - | 252 | - | 2,6 |
| 50х50 | 2” | - | 65 | - | 102 | - | 287 | - | 3,8 |
Спецификация материалов АСТА П341 и П361 клапана предохранительного
| № | Наименование | Материал | |
| П341 | П361 | ||
| 1 | Корпус | Нержавеющая сталь SS304 | Латунь CuSn5ZnPb |
| 2 | Седло | Нержавеющая сталь SS316 | Латунь CuZn40Pb2 |
| 3 | Плунжер | Нержавеющая сталь SS316 | Латунь CuZn40Pb2 |
| 4 | Шток | Нержавеющая сталь SS304 | Латунь CuZn40Pb3 |
| 5 | Пружина | Нержавеющая сталь SS304 | Сталь 65Г |
| 6 | Винт | Нержавеющая сталь SS304 | Углеродистая сталь Ст3кп |
| 7 | Рычаг | Нержавеющая сталь SS304 | Углеродистая сталь Ст3кп |
| 8 | Стопорная гайка | Нержавеющая сталь SS304 | Углеродистая сталь Ст3кп |
Пропускная способность (кг/ч) АСТА П341 и П361 клапана предохранительного
| DNхDN | 15х15 | 20х20 | 25х25 | 32х32 | 40х40 | 50х50 | ||||||||||||
| G” | 1/2” | 3/4” | 1” | 1 1/4" | 1 1/2" | 2” | ||||||||||||
| P | I | II | III | I | II | III | I | II | III | I | II | III | I | II | III | I | II | III |
| 1 | 692 | 28 | 18 | 1478 | 60 | 39 | 2561 | 103 | 68 | 4195 | 169 | 111 | 5918 | 238 | 157 | 10243 | 413 | 272 |
| 2 | 978 | 43 | 28 | 2090 | 91 | 59 | 3622 | 157 | 102 | 5933 | 258 | 168 | 8369 | 364 | 236 | 14486 | 630 | 409 |
| 3 | 1198 | 57 | 37 | 2560 | 122 | 79 | 4435 | 212 | 137 | 7266 | 347 | 224 | 10250 | 489 | 316 | 17742 | 846 | 547 |
| 4 | 1383 | 72 | 46 | 2956 | 153 | 99 | 5122 | 266 | 171 | 8390 | 435 | 280 | 11835 | 614 | 396 | 20487 | 1063 | 685 |
| 5 | 1546 | 86 | 56 | 3304 | 185 | 119 | 5726 | 320 | 206 | 9381 | 524 | 337 | 13232 | 739 | 475 | 22905 | 1279 | 823 |
| 6 | 1694 | 101 | 65 | 3620 | 216 | 139 | 6272 | 374 | 240 | 10276 | 613 | 393 | 14495 | 864 | 555 | 25091 | 1496 | 960 |
| 7 | 1830 | 116 | 74 | 3910 | 247 | 158 | 6775 | 428 | 275 | 11099 | 701 | 450 | 15656 | 989 | 634 | 27101 | 1712 | 1098 |
| 8 | 1956 | 130 | 83 | 4180 | 278 | 178 | 7243 | 482 | 309 | 11866 | 790 | 506 | 16737 | 1114 | 714 | 28972 | 1929 | 1236 |
| 9 | 2075 | 145 | 93 | 4433 | 309 | 198 | 7682 | 536 | 343 | 12585 | 879 | 563 | 17753 | 1239 | 794 | 30730 | 2145 | 1374 |
| 10 | 2187 | 159 | 102 | 4673 | 341 | 218 | 8098 | 590 | 378 | 13266 | 967 | 619 | 18713 | 1364 | 873 | 32392 | 2362 | 1512 |
| 11 | 2294 | 174 | 111 | 4901 | 372 | 238 | 8493 | 645 | 412 | 13913 | 1056 | 675 | 19626 | 1489 | 953 | 33973 | 2578 | 1649 |
| 12 | 2396 | 189 | 121 | 5119 | 403 | 258 | 8871 | 699 | 447 | 14532 | 1145 | 732 | 20499 | 1614 | 1032 | 35484 | 2795 | 1787 |
| 13 | 2494 | 203 | 130 | 5328 | 434 | 278 | 9233 | 753 | 481 | 15126 | 1233 | 788 | 21336 | 1739 | 1112 | 36933 | 3011 | 1925 |
| 14 | 2588 | 218 | 139 | 5529 | 466 | 298 | 9582 | 807 | 516 | 15697 | 1322 | 845 | 22142 | 1865 | 1192 | 38327 | 3228 | 2063 |
| 15 | 2678 | 233 | 149 | 5723 | 497 | 317 | 9918 | 861 | 550 | 16248 | 1410 | 901 | 22919 | 1990 | 1271 | 39672 | 3444 | 2200 |
| 16 | 2766 | 247 | 158 | 5911 | 528 | 337 | 10243 | 915 | 585 | 16781 | 1499 | 958 | 23670 | 2115 | 1351 | 40973 | 3660 | 2338 |
| 17 | 2851 | 262 | 167 | 6093 | 559 | 357 | 10559 | 969 | 619 | 17297 | 1588 | 1014 | 24399 | 2240 | 1430 | 42234 | 3877 | 2476 |
| 18 | 2934 | 276 | 176 | 6270 | 591 | 377 | 10865 | 1023 | 653 | 17799 | 1676 | 1070 | 25106 | 2365 | 1510 | 43458 | 4093 | 2614 |
| 19 | 3015 | 291 | 186 | 6441 | 622 | 397 | 11162 | 1077 | 688 | 18286 | 1765 | 1127 | 25794 | 2490 | 1590 | 44649 | 4310 | 2752 |
| 20 | 3093 | 306 | 195 | 6609 | 653 | 417 | 11452 | 1132 | 722 | 18761 | 1854 | 1183 | 26464 | 2615 | 1669 | 45809 | 4526 | 2889 |
