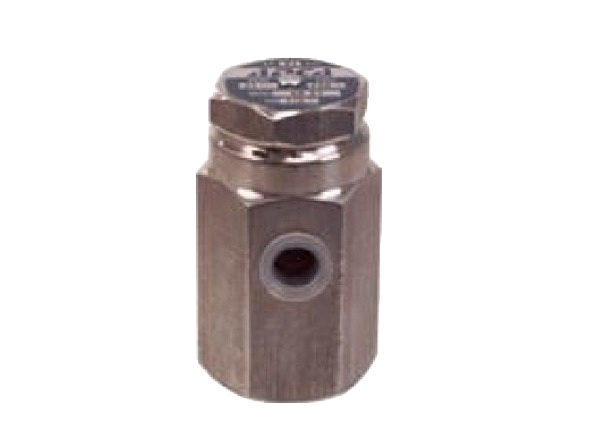

Прерыватель вакуума VB14
Прерыватель вакуума VB14 предназначен для предотвращения образования разряжения в паровых и водяных системах.Прерыватель вакуума представляет собой обратный клапан, который открывается при падении давления свыше 4,6 мм рт. ст.

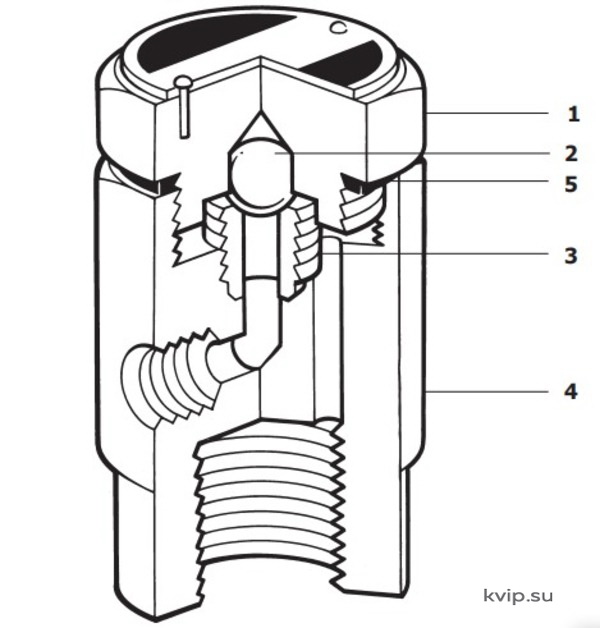

Материалы
|
№ |
Деталь |
Материал |
Материал |
|
1 |
Крышка |
Латунь |
CU ZN 39 PB4 |
|
2 |
Клапан |
Сталь нерж. |
Z 100 CD 17 |
|
3 |
Седло клапана |
Сталь нерж. |
Z15 CN 16 02 |
|
4 |
Корпус |
Латунь |
CU ZN 39 PB2 |
|
5 |
Прокладка |
Сталь нерж. |
AISI 304 |
DN и соединения
½" (Соединение с системой) резьба BSP или NPT" (Соединение с атмосферой) резьба BSP или NPT.

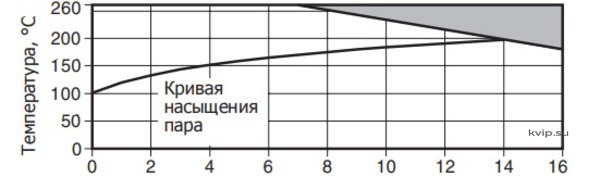

Рабочий диапазон
Давление, Бар
Ограничение применения
|
Корпус соответствует нормали |
PN16 |
|
PMA - Максимальное допустимое давление |
16 бар при 180°C |
|
TMA - Макс. допустимая температура |
260°C при 7 бар |
|
Минимальная допустимая температура |
-196°C |
|
PMO Максимальное рабочее давление на насыщенном паре |
14 бар |
|
TMO - Максимальная рабочая температура |
260°C при 7 бар |
|
Минимальная рабочая температура |
0°C |
|
Давление холодного гидроиспытания |
24 бар |

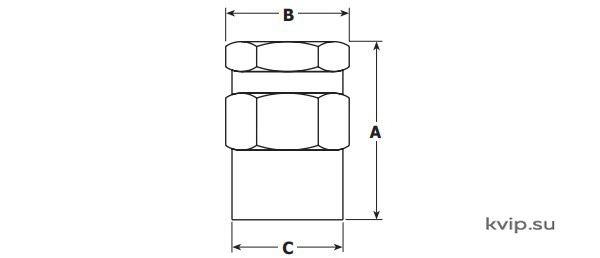

Размеры и вес (ориентировочные), в мм и кг
|
DN |
A |
B (A/F) |
C |
Кv |
Вес |
|
½" |
55 |
34 |
34 |
0,52 |
0,35 |
Монтаж

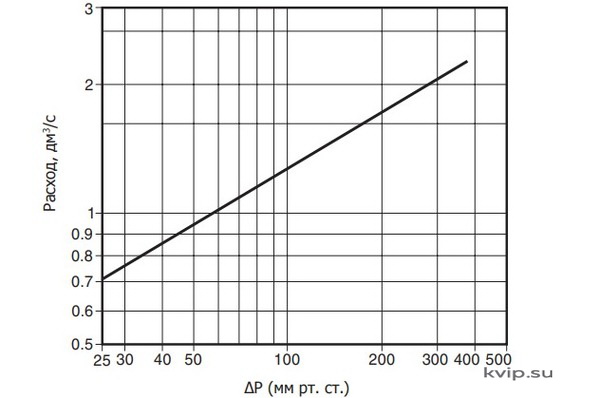

Прерыватель вакуума VB14 должен устанавливаться в вертикальном положении так, чтобы соединение с системой было снизу.Пропускная способность
DР требуемый для полного открытия прерывателя составляет 4,6 мм рт. ст.
Как заказать
Прерыватель вакуума VB14, ½", резьба BSP
