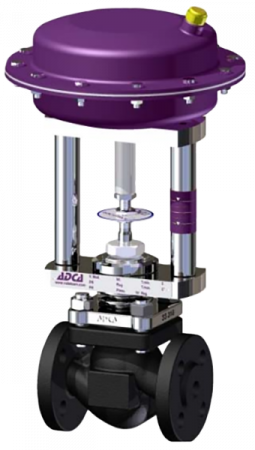

ADCA VPC TDS DN15-40 клапан непрерывной продувки

Описание ADCA VPC TDS DN15-40 клапана непрерывной продувки

Регулирующие клапаны продувки паровых котлов серии ADCA VPC специально разработаны для того, чтобы контролировать концентрацию твердых веществ (TDS) в комбинации с контроллером TDS (серия BCS) и датчиком (серия SPS).

Эти клапаны могут также использоваться при большом перепаде давления и низком расходе. Подробнее о видах и характеристиках регулирующих клапанов читайте в статье на нашем сайте.

Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?

Основные свойства ADCA VPC TDS DN15-40 клапана непрерывной продувки

Односедельчатый, двухходовой, клапан прямого действия. Уплотнение металл по металлу с упрочнением седла и плунжера в стандартной комплектации.

Опции:	Пневмо- или электропривод; Фильтр-редуктор
Применение:	Насыщенный и перегретый пар, горячая и перегретая вода
Исполнения:	VPC-32 - кованная сталь
VPC-25 - литая сталь
Типоразмеры:	DN 15, 20, 25 и 40
Присоединение:	Фланцы по EN 1092-1 ANSI Class 150 и 300 lbs
Пневмоприводы:	PA-205, PA-280
Присоединение привода:	¼” NPT-F
Упр. сигнал:	0,4 – 2 бар
Электропривод:	См. Описание на электроприводы

VPC 32		VPC 25
давление/температура		давление/температура
40 бар	-10/50℃	40 бар	-10/50℃
33,3 бар	200℃	30,2 бар	200℃
30,4 бар	250℃	25,8 бар	300℃
27,6 бар	300℃	24 бар	350℃

Максимальная температура ограничена уплотнением клапана

Макс. давление воздуха:	3,5 бар
Температура окружающей среды:	-20ºC ….+70ºC
Уплотнение штока:	PTFE/GR V-Rings-220ºC (станд. крышка) Графит – до +300ºC ( удлиненная крышка )
Характеристика плунжера:	PL - Линейная
Тип плунжера:	Профилированный Микрорасходный
Проход:	Полнопроходный или редуцированный по запросу

Размеры - корпус клапана VPC-32

DN	A(мм)	B(мм)	C(мм) крышка
			стандарт	оребренная	удлиненная
15	150	71	75	140	140
20	150	71	75	140	140
25	160	71	75	140	140
40	200	82	96	163	163

Размеры - корпус клапана VPC-25

DN	A(мм)	B(мм)	C(мм) крышка
			стандарт	оребренная	удлиненная
15	130	48	85	150	150
20	150	53	85	150	150
25	160	58	90	170	170
40	200	72	115	195	195

Размеры пневмопривод

Тип	øЕ(мм)	D(мм)
		DN15-DN50 DA/RA
PA-205	210	235
PA-280	275	240

Материалы

ПОЗ.	наименование	VPC32	VPC25
1	корпус	S355 J2 G3/1.0570	ASTM A216WCB/1.0619 GP240GH/1.0619
2	крышка	CF8/1.4308	CF8/1.4308
3	*привод (угл.ст.)	S235JRG2/1.0038	S235JrG2/1.0038
	*привод (нерж.ст.)	AISI304/1.4301	AISI304/1.4301
4	мембрана	NBR70	NBR70
5	стойка (угл.ст.)	C45E/1.1191	C45E/1.1191
	стойка (нерж.ст.)	AISI304/1.4301	AISI304/1.4301
6	плунжер	упрочненная нерж.ст.	упрочненная нерж.ст.
7	ст.уплотнение	графит	графит
8	нижний слив	AISI304/1.4301	-

*электропривод - см.описание на EL

Коэффициент расхода, Kvs (м³/ч)

седло D,мм	ход, мм	типоразмеры
		DN15	DN20	DN25	DN40
4A	20	0,1	-	-	-
4B		0,25	-	-	-
4C		0,5	-	-	-
8A		1	1	-	-
8B		1,7	1,7	-	-
12A		2,1	2,5	3	-
12B		2,7	3,7	4	-
15A		3,8	4,7	5,8	6,8
20A		///	5,1	6,3	9,3
25A		///	///	9,4	14,6

Макс. перепад давления в бар-клапан - H3 (среда открывает)

привод	упр.сигнал	размеры
		DN15	DN20	DN25	DN40
PA-205	0,4+2 бар	18	15	12	8
PA-280	0,4+2 бар	45	40	35	25

Расчет количества продувки котла

Проектирование системы продувки котла зависит от количества воды в котле, которая должна быть смыта. Ознакомиться с принципами работы регулирующих клапанов Вы сможете в этой статье.

Это зависит от:
(Rs)-Рекомендованное содержание TDS в воде в ppm (кол. частиц на миллион) или μS/см. Обычно рекомендация производителя котлов.
(Fs)-Содержание TDS в питательной воде(те же единицы). Пробы воды должны быть сделаны из линии подачи свежей воды. Не следует брать пробы из верхних слоев питательной воды – результаты могут быть неверны.
(Q)-Расход котла по пару в кг/ч
(Br)- Расход продувочной воды в кг/ч может быть получен по следующей формуле:
Br = Q · Fs / Rs – Fs

Пример:
Давление котла: 12 бар
Q – Мощность котла: 12 000 кг/ч
Fs – Проводимость питательной воды: 100 μS/см
Rs – Рекомендуемое количество TDS в воде 3000 μS/см
Br = 12000 · 100 / 3000 – 100; Br = 413,8 кг/ч
Имея данное значение находится Kvs.

Стандартная установка:

Опции:	Пневмо- или электропривод
	Фильтр-редуктор
Применение:	Насыщенный и перегретый пар, горячая и перегретая вода

ВНИМАНИЕ!!! В случае отсутствия установленных фильтров в системе, существует риск повреждения оборудования или снижения его эффективности в результате воздействия ржавчины, окалины и других частиц, особенно после проведения монтажных работ. Поставьте фильтры - сэкономьте на замене или ремонте оборудования в будущем!
