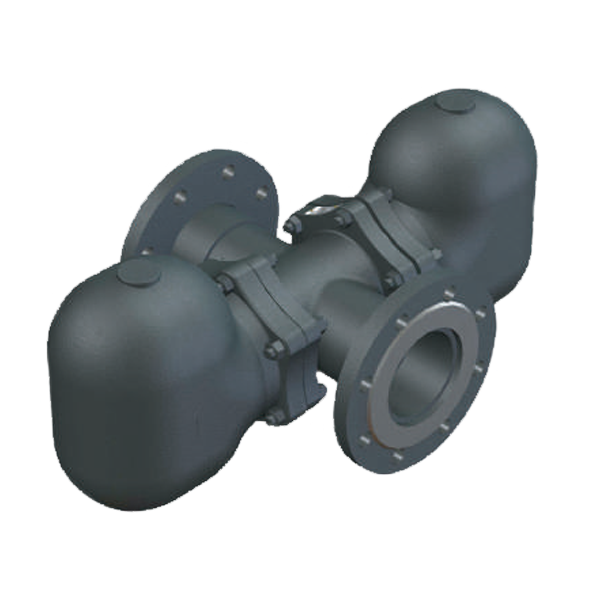

Поплавковые конденсатоотводчики MFFT-AF
Особенности
1. Непрерывный отвод конденсата сразу при его образовании, высокая пропускная способность.
2. Автоматический отвод неконденсируемых газов и воздуха (встроенный воздухоотводчик).
3. Внутренние элементы изготовлены из нержавеющей стали с высокой коррозионной стойкостью.
Минимальная температура рабочей среды 0°С, при установке вне помещений требуется теплоизоляция.
Конденсатоотводчики могут устанавливаться на теплообменниках, теплообменных агрегатах, сушильных цилиндрах, паровых рубашках и другом оборудовании, где требуется постоянный отвод конденсата.
Технические характеристики
|
Тип присоединения |
MFFT-AF |
|
Типоразмер (DN) |
Фланцевое |
|
Номинальное давление (МПа) |
65, 80, 100, 150, 200 |
|
Максимальное рабочее давление, PMO (МПа) |
1.6 |
|
Максимальный перепад давления (МПа) |
1.0, 1.4 |
|
Максимальная температура рабочей среды, TMO (°С) |
1.0, 1.4 |
ВНИМАНИЕ!
Во избежание некорректной работы, непредвиденных, несчастных случаев, травм, НЕ используйте конденсатоотводчик за рамками рабочих диапазонов.
|

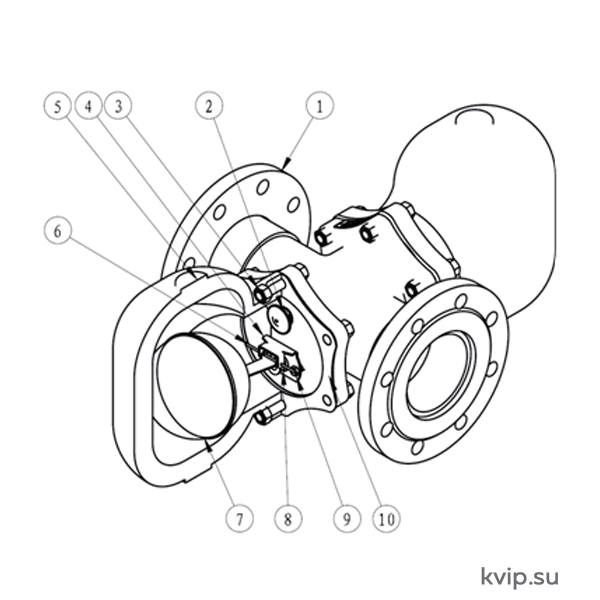

Поз. |
Элементы |
Материал |
|
1 |
Корпус |
Литая сталь |
|
2 |
Воздухоотводчик |
Нержавеющая сталь |
|
3 |
Болты и гайки |
Углеродистая сталь |
|
4 |
Внутренние части |
Нержавеющая сталь |
|
5 |
Крышка корпуса |
Литая сталь |
|
6 |
Шпиндель |
Нержавеющая сталь |
|
7 |
Поплавок |
Нержавеющая сталь |
|
8 |
Седло клапана |
Нержавеющая сталь |
|
9 |
Винты седла клапана |
Нержавеющая сталь |
|
10 |
Уплотнение корпуса |
Графит |

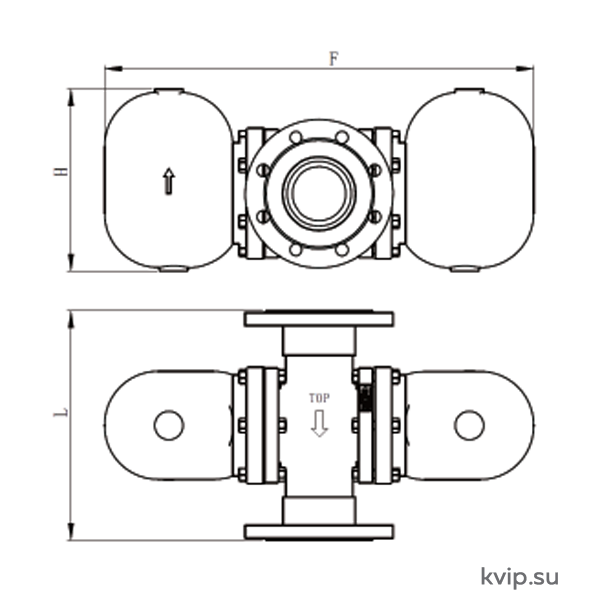

Размеры
|
Типоразмер (DN) |
Габаритные размеры (мм) |
||
|
L |
H |
F |
|
|
65 |
340 |
266 |
626 |
|
80 |
340 |
266 |
626 |
|
100 |
340 |
266 |
626 |
|
150 |
340 |
266 |
626 |
|
200 |
340 |
266 |
626 |

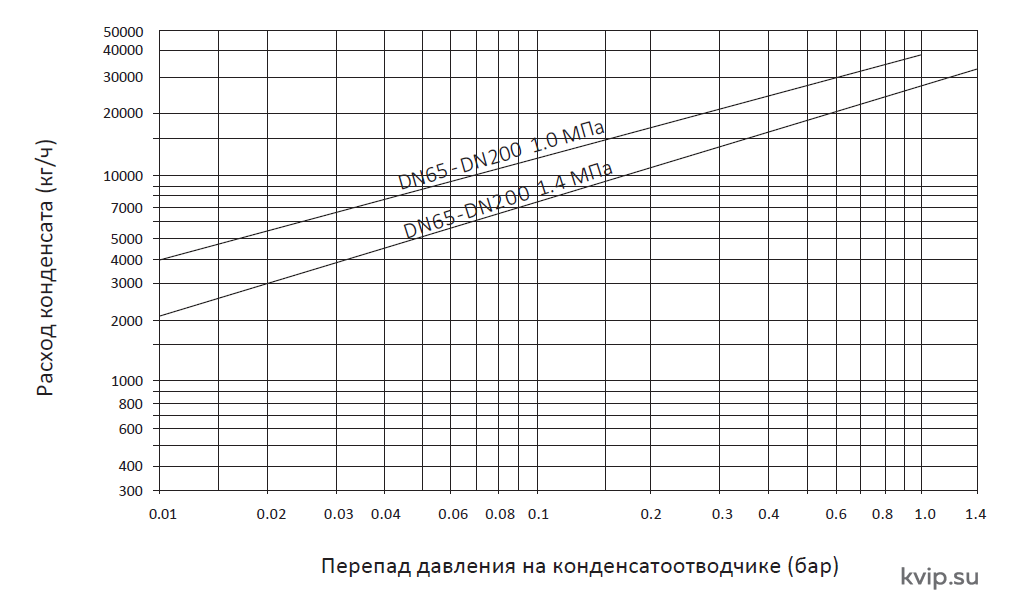

Пропускная способность
1. Перепад давления - разница давлений между входом и выходом конденсатоотводчика.
2. Рекомендуемый коэффициент запаса - не менее 2.
ВНИМАНИЕ!
Не используйте конденсатоотводчик при перепаде давления превышающем максимально допустимое значение, иначе возможно накапливание конденсата и его попадание в технологическое оборудование!
