Рекомендации по устранению неполадок и тестированию конденсатоотводчика для пара
Значение конденсатоотводчиков в промышленности
В мире промышленности пар играет незаменимую роль, обеспечивая тепловую энергию для различных процессов. Он используется для нагрева, стерилизации, привода турбин и многих других целей. Генерируется в котлах и транспортируется по трубопроводам к конечным потребителям. Однако, работа паровой системы напрямую зависит от правильного удаления конденсата. В этом критическую роль играют конденсатоотводчики. Они помогают поддерживать эффективность паровой системы, удаляя конденсат и неконденсирующиеся вещества. Без правильного удаления конденсата система может столкнуться с различными проблемами, такими как гидроудары, снижение теплопередачи и повышение энергозатрат. Таким образом, регулярное тестирование и обслуживание конденсатоотводчиков является неотъемлемой частью эксплуатации паровых систем.Как избавиться от гидроударов и не потратить при этом много денег, читайте в нашей статье.Инженеры теплотехники КВиП имеют более 20 лет опыта и обслуживали множество тепловых сетей. В этой статье они делятся своими знаниями и опытом по устранению неполадок и тестированию конденсатоотводчиков. Надеемся, что эти рекомендации будут полезны студентам и молодым инженерам теплотехникам.
Устройтесь на удаленную работу с гибким графиком, а также достойной оплатой и развитием по четкому плану на увеличение навыков, востребованных на рынке труда. Актуальные вакансии.
Тестирование конденсатоотводчиков. Проверка работоспособности системы
Перед началом тестирования конденсатоотводчиков необходимо убедиться в правильной работе всей паровой системы. Для этого следует проверить следующие параметры:- Давление и температура подачи пара;
- Количество конденсата;
- Обратное давление в конденсатоотводчике.
Визуальное и слуховое тестирование
Самым легким способом проверки работы конденсатоотводчиков является визуальное и слуховое тестирование.Визуальное тестирование включает проверку состояния конденсатоотводчика и трубопроводов на наличие утечек и повреждений. Для этого можно использовать запорные и контрольный клапаны. Запорные клапаны позволяют изолировать конденсатоотводчик от системы, что облегчает проверку и обслуживание. Контрольный клапан помогает проверить работу конденсатоотводчика, позволяя контролировать потоки конденсата и пара.
Если конденсатоотводчик поврежден, подтекает, из него периодически или постоянно идет сильный выброс, возможно, клапан изношен либо частично закрыт. В таких случаях рекомендуется провести очистку клапана, заменить изношенные детали или, при необходимости, сам клапан.Также следует проверить давление и температуру подачи пара, чтобы убедиться в правильной работе системы.

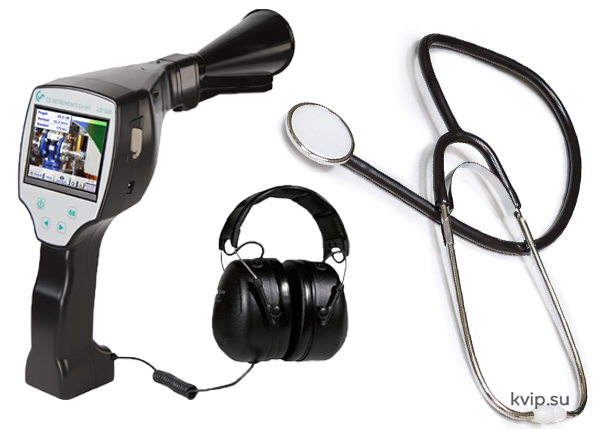

Слуховое тестирование предполагает использование различных инструментов. К примеру - отвертку: один конец прикладывается к корпусу конденсатоотводчика, а другой к уху. Сравнение звуков, издаваемых различными конденсатоотводчиками, позволяет определить их работоспособность. Например, если один конденсатоотводчик работает тише или громче других, это может указывать на наличие проблем. Более точные результаты можно получить с помощью стетоскопа или ультразвукового детектора. Ультразвуковой детектор позволяет обнаружить даже незначительные утечки и изменения в работе конденсатоотводчика.
Но даже со специальными приборами, не имея опыта, сложно будет сразу же получить ясную и однозначную картину. Работе с любыми приборами нужно учиться и нарабатывать специфический опыт.

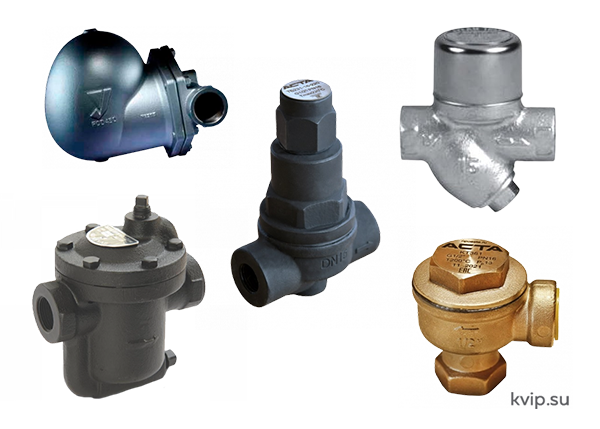

Поплавковые конденсатоотводчики
В поплавковых конденсатоотводчиках важно убедиться, что поплавок свободно двигается, не застревает и не имеет повреждений. Правильно реагирует на изменения уровня конденсата. Обычно эти узлы имеют возможность регулировать уровень, при котором происходит отключение системы. Важно чтобы он был правильно настроен, в соответствии с требованиями производителя и условиями эксплуатации. Обязательно следует проверять дренажную систему на протечки, засоры или блокировки, которые могут препятствовать эффективному отводу конденсата.Конденсатоотводчики с перевернутым стаканом
Особенностью таких устройств является специальная конструкция, включающая стакан, перевернутый вверх ногами, что обеспечивает надежный отвод конденсата без потерь рабочего давления. Здесь, особое внимание, следует уделить проверке герметичности и прочности конструкции. Устройство должно быть исправно и не иметь протечек, чтобы обеспечить эффективность работы. Основной механизм работы таких конденсатоотводчиков — перелив конденсата через перевернутый стакан. При проверке необходимо убедиться, что этот механизм функционирует корректно и обеспечивает непрерывный отвод конденсата. При тестировании следует также убедиться, что конденсатоотводчики не забиты загрязнениями или препятствиями, которые могут помешать нормальной работе устройства.Термостатические конденсатоотводчики
Термостатические конденсатоотводчики открываются при достижении определенной температуры, позволяя удалить конденсат.Механизм работы биметаллических конденсатоотводчиков связан с изгибом металлических полосок при изменении температуры. При проверке нужно убедиться, что устройство своевременно реагирует на эти изменения, правильно выполняя свою функцию. Также важно проверить датчик на наличие коррозии или износа элементов биметаллического конденсатоотводчика, так как это может повлиять на его работу.
Правильно функционирующий КО обеспечивает плавный сброс конденсата и пара. Если он протекает и из него выделяется пар, возможно, засорен грязью или неисправен его элемент. В таких случаях рекомендуется провести очистку конденсатоотводчика либо замену клапана или его элементов.
Для проверки температуры термостатического конденсатоотводчика можно использовать термометр или инфракрасный термометр. Если температура отличается от заданной, то это тоже может указывать на неисправность клапана или его засорение.
Незначительные утечки и изменения в работе термостатического конденсатоотводчика помогает выявить ультразвуковое тестирование с использованием ультразвукового детектора, который позволяет точно определить место и причину утечки.
Термодинамические конденсатоотводчики
Термодинамические конденсатоотводчики реагируют на изменения давления и температуры в системе. Поэтому при тестировании необходимо убедиться, что устройство правильно реагирует на изменения параметров окружающей среды.Частота циклов работы термодинамических конденсатоотводчиков бывает разной и зависит от производителя и среды использования. Инженеру теплотехнику важно знать заявленную частоту. Если частота превышает указанные значения, это может говорить об утечке пара. В таких случаях рекомендуется провести проверку состояния клапана и, при необходимости, его замену.
Для проверки работоспособности термодинамических конденсатоотводчиков можно использовать визуальное и слуховое тестирование. Важно убедиться, что эти процессы происходят корректно и правильно а также обратить внимание, не заблокирован ли он и не имеет ли препятствий для свободного отвода конденсата. Тестирование должно включать проверку дренажной системы и возможных блокировок. Термодинамические конденсатоотводчики более надежны в различных условиях эксплуатации, чем другие их типы.
Подробнее о типах конденсатоотводчиков и принципах их действия, читайте в нашей статье.
Заключение
Для нормальной работы паровых систем, тестирование и устранение неполадок конденсатоотводчиков являются приоритетной задачей. Регулярное ТО и проверка состояния конденсатоотводчиков предотвращают неисправности, повышают надежность паропровода и помогают избежать возможных проблем и поломок. Несмотря на заявляемый производителями срок службы конденсатоотводчиков в 10 лет, на практике он составляет не более 4-5 лет, а иногда даже меньше, из-за неправильного и нерегулярного технического обслуживания. Поэтому своевременное выявление неисправностей, поможет увеличить срок службы устройства, позволяя заменить вышедший из строя узел, не меняя сам клапан.Тем более, иностранные поставщики пароконденсатного оборудования, уходят с российского рынка и организации уже задумываются о замене некоторых узлов. Ну а если, все-таки отремонтировать вышедший из строя узел, невозможно, стоит присмотреться к российским производителям пароконденсатного оборудования, которое не уступает в качестве европейским, зато ниже в цене и в стоимости обслуживания.
Подробнее о них читайте в статье на нашем сайте.Если же, Вы не можете самостоятельно произвести полное или частичное обследование оборудования, рекомендуем обратиться к профессионалам. Наши инженеры, с 20-ти летним опытом работы в этом направлении, готовы в этом помочь!
