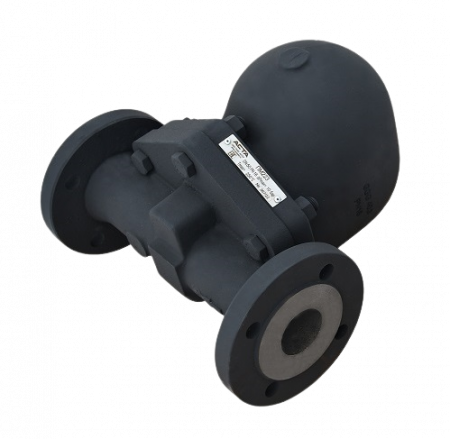

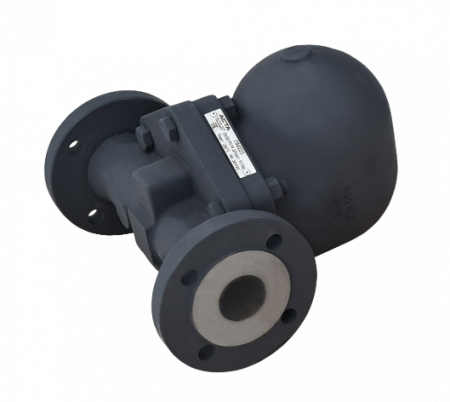

Описание АСТА ТЕРМОКОН ПМ221, ПМ223 DN25, DN40, DN50 Конденсатоотводчиков поплавковых
АСТА ПМ ТЕРМОКОН – механический поплавковый конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий. О том, как правильно установить конденсатоотводчик на паропровод, читайте в статье на нашем сайте.
Принцип действия основан на разности плотности пара и конденсата. При наполнении корпуса конденсатом полый поплавок всплывает и открывает выпускной клапан. Неконденсируемые газы отводятся через встроенный в верхнюю часть корпуса термостатический воздухоотводчик.
Преимущественно применяется для дренажа паропроводов, теплообменного оборудования, паровых регистров, калориферов, автоклавов, варочных котлов, сушильных цилиндров и др.
Преимущества АСТА ТЕРМОКОН ПМ221, ПМ223 DN25, DN40, DN50 Конденсатоотводчиков поплавковых
- Высокая пропускная способность;
- Встроенный воздухоотводчик;
- Широкий диапазон рабочих давлений и температур;
- Непрерывный отвод конденсата.
| Номинальный диаметр DN | 25, 40, 50 | |
|---|---|---|
| Номинальное давление PN | 16 бар | |
| Максимальная температура рабочей среды Tmax | 250 °С | |
| Рабочая среда | Водяной пар | |
| Направление потока |
Слева направо (L-R) - DN25 Справа налево (R-L) - DN40, DN50 |
|
| Расположение на трубопроводе | Горизонтально | |
| Тип присоединения |
ПМ221 - Внутренняя резьба G |
|
|
ПМ223 - Фланцевый по ГОСТ 33259-2015 |
||
| Давление рабочей среды, бар | Максимальная температура рабочей среды, °С |
|---|---|
| 13,9 | 250 |
| 14,7 | 200 |
| 15,5 | 150 |
| 16 | 120 |
| DN | ΔP, бар | Перепад давления, бар | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,1 | 0,5 | 1 | 2 | 3 | 4,5 | 6 | 8 | 10 | 14 | ||
| 25 | 4,5 | 400 | 900 | 1200 | 1500 | 1850 | 2350 | – | – | – | – |
| 10 | 190 | 370 | 550 | 760 | 870 | 1000 | 1300 | 1450 | 1600 | – | |
| 14 | 130 | 200 | 360 | 500 | 600 | 700 | 830 | 950 | 1100 | 1300 | |
| DN | ΔP, бар | Перепад давления, бар | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 0,1 | 0,5 | 1 | 2 | 4,5 | 6 | 8 | 10 | 14 | ||
| 40 | 4,5 | 1000 | 2200 | 3200 | 4500 | 6500 | – | – | – | – |
| 10 | 650 | 1500 | 2000 | 2800 | 4300 | 5000 | 5800 | 6200 | – | |
| 14 | 450 | 950 | 1200 | 1850 | 2700 | 3000 | 3400 | 3900 | 4700 | |
| DN | ΔP, бар | Перепад давления, бар | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 0,1 | 0,5 | 1 | 2 | 4,5 | 6 | 8 | 10 | 14 | ||
| 50 | 4,5 | 3500 | 7500 | 10100 | 15500 | 23000 | – | – | – | – |
| 10 | 1800 | 3900 | 5100 | 7100 | 11000 | 12000 | 14000 | 16000 | – | |
| 14 | 850 | 1900 | 2600 | 3800 | 5300 | 6000 | 7000 | 7900 | 8300 | |

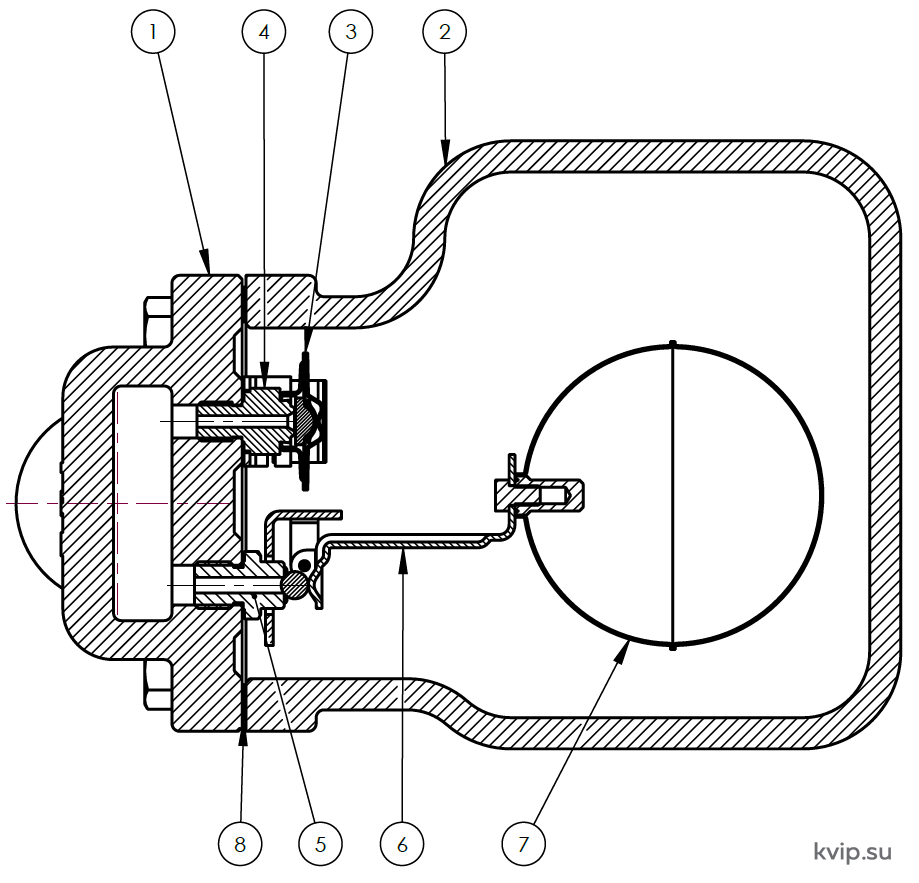

| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | Высокопрочный чугун GGG 40.3 |
| 2 | Крышка | Высокопрочный чугун GGG 40.3 |
| 3 | Капсула | Cталь AISI 304 |
| 4 | Седло воздухоотводчика | Cталь AISI 304 |
| 5 | Седло конденсатоотводчика | Сталь AISI 304 |
| 6 | Рычаг поплавка | Cталь AISI 304 |
| 7 | Поплавок | Cталь AISI 304 |
| 8 | Прокладка корпуса | Графит |

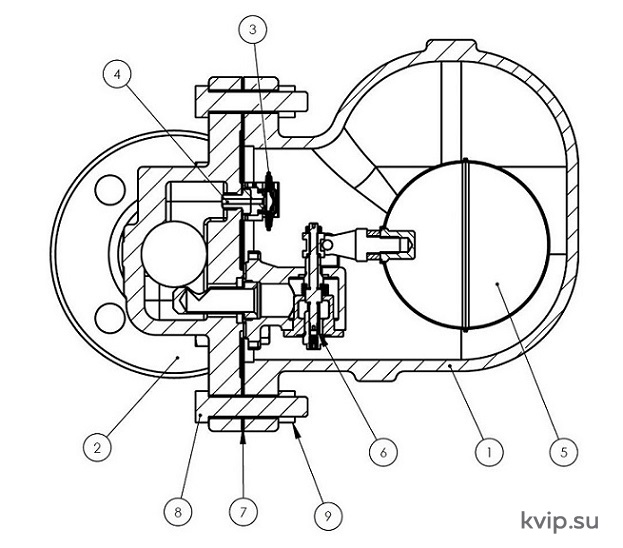

| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | Высокопрочный чугун GGG 40.3 |
| 2 | Крышка | Высокопрочный чугун GGG 40.3 |
| 3 | Капсула | Cталь AISI 304 |
| 4 | Седло воздухоотводчика | Cталь AISI 304 |
| 5 | Поплавок | Cталь AISI 304 |
| 6 | Затвор конденсатоотводчика | Cталь AISI 431 |
| 7 | Прокладка корпуса | Графит |
| 8 | Болт | Сталь оцинкованная |
| 9 | Гайка | Сталь оцинкованная |
| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | Высокопрочный чугун GGG 40.3 |
| 2 | Крышка | Высокопрочный чугун GGG 40.3 |
| 3 | Капсула | Cталь AISI 304 |
| 4 | Седло воздухоотводчика | Cталь AISI 304 |
| 5 | Поплавок | Cталь AISI 304 |
| 6 | Затвор конденсатоотводчика | Cталь AISI 431 |
| 7 | Прокладка корпуса | Графит |
| 8 | Болт | Сталь оцинкованная |
| 9 | Гайка | Сталь оцинкованная |

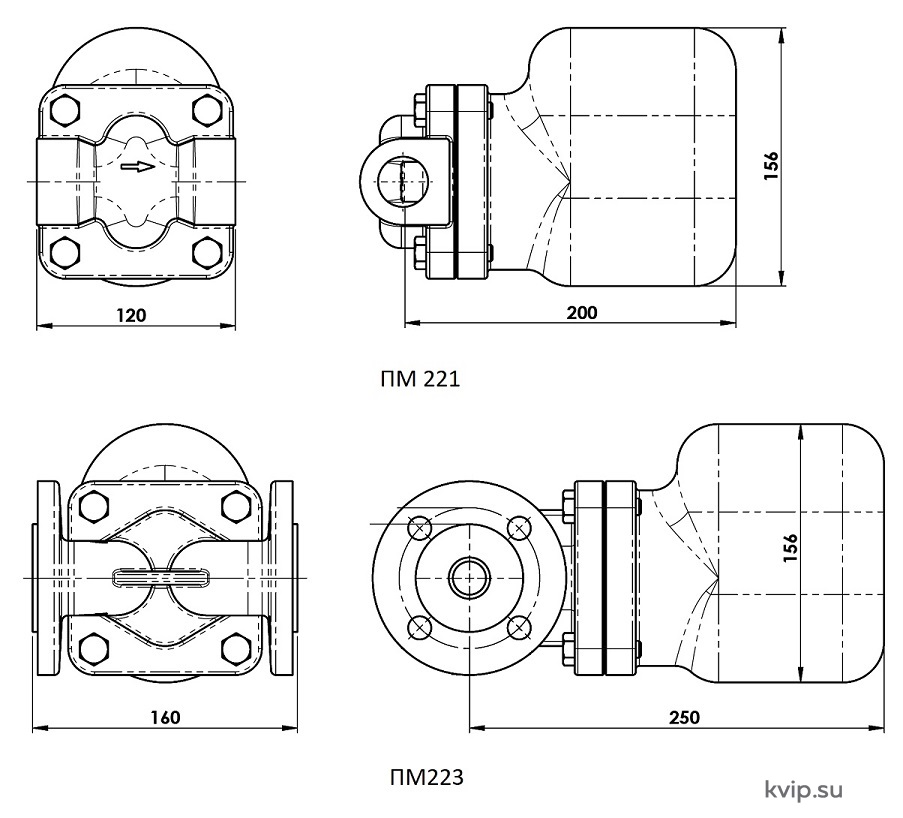

| DN | ПМ221 (Резьба) | ПМ223 (Фланец) |
|---|---|---|
| Масса, кг | ||
| 25 (1”) | 7,8 | 11,0 |

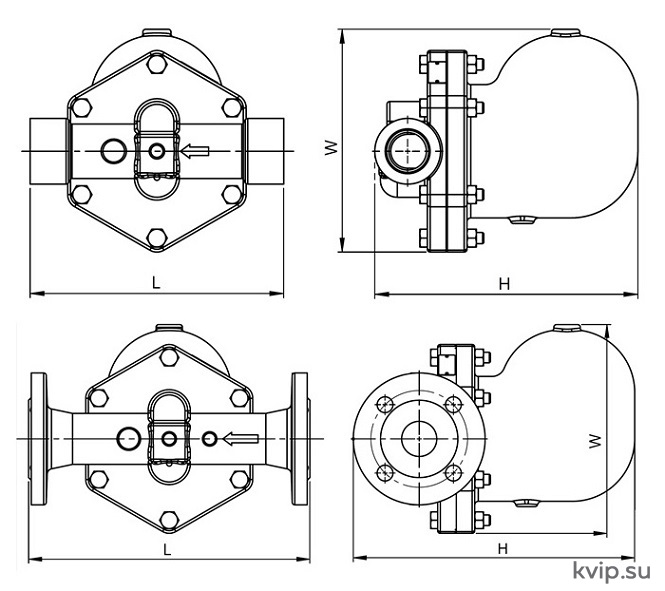

| DN | ПМ221 (Резьба) | ПМ223 (Фланец) | ||||||
|---|---|---|---|---|---|---|---|---|
| L, мм | H, мм | W, мм | Масса, кг | L, мм | H, мм | W, мм | Масса, кг | |
| 40 (1 ½”) | 270 | 280 | 238 | 17,0 | 320 | 320 | 238 | 22,0 |

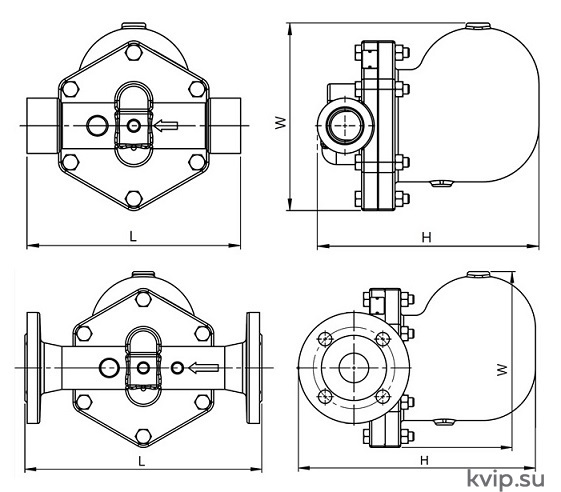

| DN | ПМ221 (Резьба) | ПМ223 (Фланец) | ||||||
|---|---|---|---|---|---|---|---|---|
| L, мм | H, мм | W, мм | Масса, кг | L, мм | H, мм | W, мм | Масса, кг | |
| 50 (2”) | 300 | 292 | 263 | 25,0 | 320 | 335 | 263 | 32,0 |
ВНИМАНИЕ!!! Для контроля исправности работы конденсатоотводчика необходимо устанавливать смотровые стекла. В случае их отсутствия станет НЕ ВОЗМОЖНО оперативно выявлять проблемы и предотвращать их развитие.
