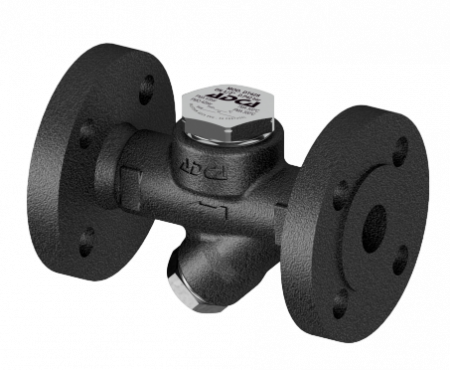

Описание ADCA DT42/2 Конденсатоотводчика термодинамического
Конденсатоотводчики термодинамические дисковые ADCA серии DT42/2 являются компактными и легкими в монтаже. Они отлично работают в системах высокого давления, включая трассировку спутниковых паропроводов. Эти конденсатоотводчики имеют только одну подвижную деталь и обладают широким диапазоном рабочих характеристик без регулировок. Теплоизолирующая крышка обеспечивает бесперебойную и стабильную работу конденсатоотводчика даже при неблагоприятных условиях, например, при дожде или ветре. Данные конденсатоотводчики представлены в двух исполнениях: резьбовое и фланцевое. Подробнее о типах и принципах действия конденсатоотводчиков для пара читайте в статье на нашем сайте.
Вам может быть интересен наш кейс: подбор и доставка парового и пароконденсатного оборудования для деревообрабатывающего завода.
Основные свойства ADCA DT42/2 Конденсатоотводчика термодинамического
- Прерывистый отвод конденсата;
- Работает на перегретом паре, при высоких давлениях и температурах;
- При замене диска и седла демонтаж не требуется;
- Не подвержен влиянию гидроударов и вибраций;
- Встроенный фильтр;
- Может устанавливаться на улице, не боится обмерзания.
| Типоразмеры | 1/2"–1"; DN 15–25 |
| Условное давление | PN 40–63 |
| Рабочая среда | Насыщенный или перегретый пар |
| Материал исполнения | Углеродистая сталь |
| Температура рабочей среды | От -10 °C до 300 °C |
| Максимальное рабочее давление | 42 бар |
| Минимальное рабочее давление | 0,25 бар |
| Минимальное противодавление | 80% |
| Исполнения | DT 42/2 |
| Присоединение | Внутреннее резьбовое ISO 7 Rp или NPT |
| Фланцевое EN 1092–1 PN 40 или PN 63 | |
| Фланцевое ASME B16.5 Класс 150 или 300 | |
| Сварное внахлест (SW) ASME 16.11 | |
| Сварное встык (BW) ASME 16.25 по запросу | |
| Установка | Предпочтительно на горизонтальном трубопроводе, допускается установка в любом положении (cм. инструкции по установке и эксплуатации) |
| Опции | Теплоизолирующая крышка |
| Дренажный клапан |
Модель DT42S снята с производства, её замена — ADCA DT46. Модель DT40S снята с производства, её замена — ADCA DT40/2.
|
Фланцевое присоединение PN 40* Класс 300** |
Фланцевое присоединение PN 63* |
Фланцевое присоединение Класс 150** |
Температура, °C |
| Допустимое давление, бар | |||
| 40 | 63 | 19,3 | 50 |
| 35 | 55,5 | 15,8 | 150 |
| 30,4 | 48 | 12,1 | 250 |
| 27,4 | 43,5 | 10,2 | 300 |
Максимально допустимое рабочее давление 42 бар. Максимально допустимая рабочая температура 300 °С.
* В соответствии с EN 1092-1:2018.
** В соответствии с EN 1759-1:2004.
Ограничения по номинальному давлению PN 63 или ниже в зависимости от типа присоединения. PN 63 подходит для резьбового соединения, сварного внахлест и встык.
| Тип | Размер | Перепад давления, бар | ||||||||||||
| 1 | 3 | 5 | 7 | 9 | 12 | 15 | 18 | 21 | 24 | 30 | 35 | 42 | ||
| DT42/2 | 1/2"– DN 15 | 180 | 250 | 300 | 380 | 430 | 500 | 550 | 590 | 620 | 690 | 730 | 770 | 820 |
| DT42/2 | 3/4" – DN 20 | 320 | 450 | 530 | 600 | 690 | 720 | 810 | 850 | 900 | 930 | 950 | 980 | 1040 |
| DT42/2 | 1" – DN 25 | 320 | 450 | 530 | 600 | 690 | 720 | 810 | 850 | 900 | 930 | 950 | 980 | 1040 |
Минимальное рабочее давление 0,25 бар. Максимальное противодавление 80% от давления на входе.
| DN | Резьба или сварка SW (внахлёст)* | PN 40 | PN 63 | Класс 150 | Класс 300 | |||||||||
| A | B | C | D | Масса, кг | E | Масса, кг | E | Масса, кг | E | Масса, кг | E | Масса, кг | ||
|
1/2"–DN15 |
95 | 60 | 50 | 104 | 1,3 | 150 | 2,8 | 150 | 3,7 | 150 | 2,4 | 150 | 2,8 | |
|
3/4"–DN20 |
95 | 60 | 50 | 104 | 1,2 | 150 | 3,3 | 150 | 5,2 | 150 | 2,8 | 150 | 3,6 | |
|
1"–DN25 |
95 | 60 | 50 | 110 | 1,5 | 160 | 4 | 160 | 6,5 | 160 | 3,6 | 160 | 4,5 | |
* Сварка встык (BW) по запросу.
О том, как обозначается конденсатоотводчик на схеме, читайте в этой статье.
| № | Наименование | Материал |
| 1 | Корпус | P250GH / 1.0460 |
| 2 | Крышка | AISI 304/1.4301 |
| AISI 303/1.4305 | ||
| 3 | *Уплотнение | Нерж. сталь / Графит |
| 4 | *Седло | Закаленная нерж. сталь |
| 5 | *Диск | Закаленная нерж. сталь |
| 6 | *Биметаллическое кольцо | Биметалл |
| 8 | *Tрубка | AISI 304/1.4301 |
| 9 | *Фильтр | AISI 304/1.4301 |
| 10 | *Уплотнение | Нерж. сталь / Графит |
| 11 | Пробка | AISI 304/1.4301 |
| AISI 303/1.4305 | ||
| 12 | **Теплоизолирующая крышка | AISI 304/1.4301 |
* Поставляемый ремнабор (под заказ).
** Опционально.
