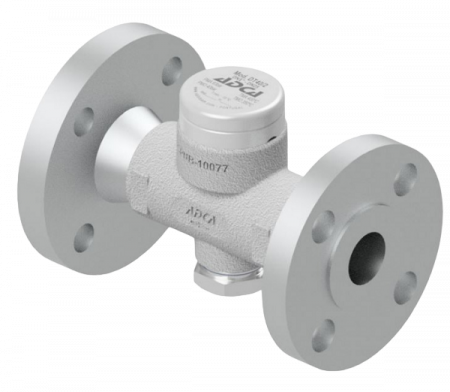

Описание ADCA DT40/2 Конденсатоотводчика термодинамического
Конденсатоотводчики термодинамические дисковые ADCA серии DT40/2 являются компактными и легкими в монтаже. Они отлично работают в системах высокого давления, включая трассировку спутниковых паропроводов. О том, как правильно установить конденсатоотводчик на паропровод, читайте в статье на нашем сайте.Теплоизолирующая крышка обеспечивает бесперебойную работу и делает конденсатоотводчик применимым для таких погодных условий, как дождь и ветер, которые могут негативно повлиять на работу конденсатоотводчиков.
Эти конденсатоотводчики имеют только одну подвижную деталь и обладают широким диапазоном рабочих характеристик без регулировок. Представлены в двух исполнениях: резьбовое и фланцевое. Подробнее о том, как выбрать конденсатоотводчик читайте в этой статье.
Основные свойства ADCA DT40/2 Конденсатоотводчика термодинамического
- Прерывистый отвод конденсата;
- Работает на перегретом паре;
- При замене диска и седла демонтаж не требуется;
- Не подвержен влиянию гидроударов и вибраций;
- Автоматический отвод воздуха;
- Может устанавливаться на улице;
| ТЕХНИЧЕСКИЕ ДАННЫЕ | ||
|---|---|---|
| Типоразмеры | 3/8"–1"; DN10–25 | |
| Условное давление | Нержавеющая сталь – PN40–63 | |
| Рабочая среда | Насыщенный или перегретый пар | |
| Температура рабочей среды | От -10 °C до 300 °C | |
| Максимальное рабочее давление | 40 бар | |
| Минимальное рабочее давление | 1,5 бар | |
| Минимальное противодавление | 80% | |
| Исполнения | DT 40/2 | |
| Присоединение | Внутренняя резьба ISO7/1 Rp (BS21) | |
| Фланцевое EN 1092–1 PN40, ANSI | ||
| Установка | Предпочтительно на горизонтальном трубопроводе, допускается установка в любом положении (см. инструкции по установке и эксплуатации) | |
| Опции | Сварное присоединение (сварка встык – BW) | |
| ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ | |||
|---|---|---|---|
|
Фланцы по PN40*/ ANSI 300 lb ** |
Фланцы по ANSI 150 lb** | Резьба/SW/BW PN63 | Температура, °C |
| Допустимое давление, бар | |||
| 40 | 18,3 | 63 | 50 |
| 34,4 | 15,7 | 54,3 | 100 |
| 28 | 13,2 | 44,1 | 200 |
| 24,1 | 10,2 | 38,1 | 300 |
** В соответствии с EN1759–1:2004
Корпус рассчитан на PN63 и ниже, в зависимости от выбранного типа присоединения. PN63 для резьбы и сварки SW/BW.
| ПРОПУСКНАЯ СПОСОБНОСТЬ, кг/ч | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип | DN | Перепад давления, бар | ||||||||||||
| 1,5 | 3 | 5 | 7 | 9 | 12 | 15 | 18 | 21 | 24 | 30 | 35 | 40 | ||
| DT40/2 (Горячий) | 3/8"–1" DN10–25 | 70 | 100 | 130 | 175 | 190 | 200 | 225 | 240 | 250 | 270 | 290 | 300 | 310 |
| DT40/2 (Холодный) | 3/8"–1" DN10–25 | 170 | 230 | 300 | 335 | 390 | 435 | 485 | 520 | 575 | 600 | 645 | 695 | 740 |
| ГАБАРИТЫ, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Резьба или сварка SW (внахлёст)* | PN16/40 | ANSI 150 | ANSI 300 | ||||||||
| DN | A | B | C | D | Масса, кг | E | Масса, кг | E | Масса, кг | E | Масса, кг |
| 3 /8"–1 /2"–DN10–15 | 75 | 38 | 50 | 89 | 1,06 | 150 | 2,50 | 150 | 2,20 | 150 | 2,60 |
| 3/4"–DN20 | 75 | 38 | 50 | 89 | 1,06 | 150 | 3,04 | 150 | 2,63 | 150 | 3,55 |
| 1"–DN25 | 90 | 41 | 50 | 98 | 1,25 | 160 | 3,65 | 160 | 3,43 | 160 | 4,88 |
О том, как обозначается конденсатоотводчик на схеме, читайте в статье на нашем сайте.
| СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ | ||
|---|---|---|
| № | Обозначение | Материал |
| 1 | Корпус | CF8/1.4308 |
| 2 | Крышка |
AISI 304/1.4301 AISI 303/1.4305 |
| 3 | *Уплотнение | Нерж. сталь/Графит |
| 4 | *Седло | Упрочн. нерж. сталь |
| 5 | *Диск | Упрочн. нерж. сталь |
| 6 | *Биметаллическое кольцо | Биметалл |
| 7 | *Шайба | AISI 304/1.4301 |
| 8 | *Tрубка | AISI 304/1.4301 |
| 9 | *Фильтр | AISI 304/1.4301 |
| 10 | *Уплотнение | Нерж. сталь/Графит |
| 11 | Пробка |
AISI 304/1.4301 AISI 303/1.4305 |
| 12 | Теплоизолирующая крышка | AISI 304/1.4301 |
Наши специалисты подберут Вам оптимальное паровое и пароконденсатное оборудование исходя из Ваших параметров.
