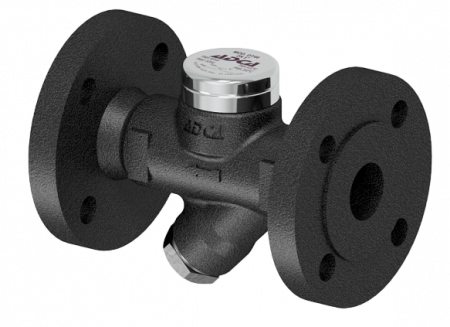

Описание ADCA DT46 Конденсатоотводчика термодинамического
Конденсатоотводчик термодинамический ADCA серии DT46 преимущественно используется в системах среднего и высокого давления, в том числе для трассировки паропроводов. О типах и принципах действия конденсатоотводчиков для пара читайте в статье на нашем сайте. Данные конденсатоотводчики являются компактными и легкими в монтаже. Теплоизолирующая крышка обеспечивает стабильную работу и делает конденсатоотводчик стойким к последствиям жестких условий внешней среды, которые могут повлиять на его нормальную эксплуатацию. Единственной подвижной деталью является диск. Подробнее о том, как выбрать конденсатоотводчик читайте в этой статье.Не требует настройки во всем диапазоне рабочих нагрузок.
Присоединение – внутренняя резьба или фланцы.
Основные свойства ADCA DT46 Конденсатоотводчика термодинамического
- Прерывистый отвод конденсата;
- Изолированная крышка;
- Закаленные клапан и диск;
- Металлизированное уплотнение седла;
- Автоматический отвод воздуха;
- Встроенный фильтр;
- Надежная конструкция;
- Прост в обслуживании;
- Может устанавливаться на улице.
Видеоролик о термодинамических конденсатоотводчиках:
| ТЕХНИЧЕСКИЕ ДАННЫЕ | ||
|---|---|---|
| Типоразмеры | 1/2" – 1"; DN15–25 | |
| Условное давление | Углеродистая сталь – PN40 | |
| Рабочая среда | Насыщенный или перегретый пар | |
| Температура рабочей среды | От -10 °C до 400 °C | |
| Максимальное рабочее давление | 46 бар | |
| Минимальное рабочее давление | 1,5 бар | |
| Минимальное противодавление | 80% | |
| Исполнения | DT46 | |
| Присоединение | Внутренняя резьба ISO7/1 Rp (BS21) | |
| Фланцевое EN 1092–2 PN40–100, ANSI | ||
| Установка | Предпочтительно на горизонтальном трубопроводе, допускается установка в любом положении (см. инструкции по установке и эксплуатации) | |
| Опции | Дренажный клапан | |
| ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ | |||||
|---|---|---|---|---|---|
| Давление, бар | Температура, °C | ||||
|
Фланцевый PN40/ ANSI 300* |
Фланцевый ANSI 150** |
Фланцевый PN 63* |
Фланцевый PN 100* |
Фланцевый ANSI 600** |
|
| 40 | 17,3 | 63 | 100 | 90,5 | 50 |
| 37,1 | 15,4 | 58,5 | 92,8 | 80,2 | 100 |
| 33,3 | 13,8 | 52,5 | 83,3 | 72 | 200 |
| 27,6 | 10,2 | 43,5 | 69 | 59,7 | 300 |
| 23,8 | 6,5 | 37,5 | 59,5 | 51,4 | 400 |
** В соответствии по EN1759–1:2004
Внимание: характеристики PN100 и ниже, в зависимости от типа присоединения. PN100 доступно для резьбового и сварного присоединений.
| ПРОПУСКНАЯ СПОСОБНОСТЬ, кг/ч | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Модель | DN | Перепад давления, бар | |||||||||||||
| 1,5 | 3 | 5 | 7 | 9 | 12 | 15 | 18 | 21 | 24 | 30 | 35 | 42 | 46 | ||
| DT 46 (гор.)) | 1/2"–15 1"–25 | 70 | 100 | 130 | 175 | 190 | 200 | 225 | 240 | 250 | 270 | 290 | 300 | 310 | 320 |
| DT 46 (хол.) | 1/2"–15 1"–25 | 170 | 230 | 300 | 335 | 390 | 435 | 485 | 520 | 575 | 600 | 645 | 695 | 740 | 800 |
| ГАБАРИТНЫЕ РАЗМЕРЫ, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Резьба и сварка внахлёст | ENPN16/PN40 | EN PN63 | ANSI 150 | ANSI 300 | |||||||||
| DN | A | B | C | D | Вес, кг | E | Вес, кг | E | Вес, кг | E | Вес, кг | E | Вес, кг |
| 15–1/2" | 95 | 60 | 50 | 109 | 1,3 | 150 | 2,8 | 150 | 3,7 | 150 | 3,9 | 150 | 4,9 |
| 20–3/4" | 95 | 60 | 50 | 109 | 1,2 | 150 | 3,3 | 150 | 5,2 | 150 | 4,8 | 150 | 7 |
| 25–1" | 95 | 66 | 50 | 115 | 1,5 | 160 | 4,1 | 160 | 6,7 | 160 | 6,5 | 160 | 8,5 |
| СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ | ||
|---|---|---|
| № | Наименование | Материал |
| 1 | Корпус | P250GH/1.0460 |
| 2 | Крышка | AISI 304/1.4301 |
| 3 | *Уплотнение | Нерж. сталь/Графит |
| 4 | *Седло | Нержавеющая сталь |
| 5 | *Диск клапана | Нержавеющая сталь |
| 6 | *Биметаллическое кольцо | Биметалл |
| 7 | *Шайба | AISI 304/1.4301 |
| 8 | *Пробка | AISI 304/1.4301 |
| 9 | *Сетка фильтра | AISI 304/1.4301 |
| 10 | *Уплотнение | Нерж. сталь/Графит |
| 11 | Пробка | A105/1.0432 |
| 12 | Теплоизолирующая крышка | AISI 304/1.4301 |
