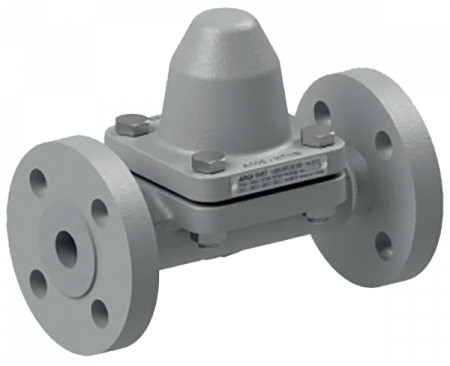

Описание ADCA BM87 конденсатоотводчика биметаллического
Конденсатоотводчики биметаллические ADCA BM87 – компактные и надежные конденсатоотводчики, позволяющие экономить тепловую энергию посредством доохлаждения отводимого конденсата. Типовым применением является установка на трубопроводах насыщенного и перегретого пара, пароспутниках, паровых рубашках емкостей, змеевиковых обогревах, нерегулируемых калориферах или использование для автоматического отвода воздуха из паровых систем. Данная серия специально разработана для дренажа трубопроводов перегретого пара высокого давления.Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Ждите, авось переведем или как банки РФ переводы выполняли
Основные свойства ADCA BM87 конденсатоотводчика биметаллического:
- Широкий диапазон давлений и пропускной способности;
- Отлично работают при пусковых режимах;
- Устойчивы к гидроударам, вибрациям и замерзанию;
- Автоматический отвод воздуха;
- Могут применяться на перегретом паре;
- Имеют встроенный фильтр.
Технические характеристики
- Применение: насыщенный и перегретый пар;
- Материал исполнения: углеродистая сталь;
- Типоразмер: 1/2" -1"; DN 15-DN 25;
- Номинальное давление: 63 бар;
- Присоединения: внутреннее резьбовое ISO 7 Rp или NPT; фланцевое EN 1092-1 PN 63; фланцевое ASME B16.5 класс 300 или 600; сварное внахлест (SW) ASME B16.11; сварное соединение встык (BW) ASME B16.25;
- Монтаж на трубопроводе: рекомендуеца горизонтальная установка.
Ограничения по применению
| Фланцевое класс PN 63 600* | Фланцевое класс 300** | Соответствующая температура |
| Допустимое давление | Допустимое давление | |
| 63 бар | 50 бар | 50ºC |
| 48 бар | 41,8 бар | 250 ºC |
| 43,5 бар | 38,9 бар | 300 ºC |
| 29,1 бар | 28,7 бар | 425 ºC |
Пропускная способность
|
Модель
|
Размер
|
Перепад давления (бар) | ||||||||||||||
| 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 40 |
45 |
|||||||
| BM87 | 1/2" на 1" A DN 15 на 25 A | 150 | 230 | 280 | 320 | 390 | 430 | 480 | 500 | 580 | 590 | |||||
| BM87 | 1/2" на 1" B DN 15 на 25 B | 1300 | 1600 | 1800 | 2000 | 2300 | 2660 | 2900 | 3100 | 3900 |
4100 |
|||||
Весогабаритные характеристики
|
Размер
|
Резьбовое / сварное (SW) | PN 63 | Класс 300 | Класс 600 | ||||||
| A | B | C | Масса (кг) | F * | Масса (кг) | F * | Масса (кг) |
F * |
Масса (кг) | |
| 1/2" – DN 15 | 160 | 125 | 112 | 6,2 | 210 | 8,3 | 230 | 7,6 | 230 | 7,8 |
| 3/4" – DN 20 | 160 | 125 | 112 | 6,2 | 230 | 10 | 230 | 8,6 | 230 | 8,9 |
| 1" – DN 25 | 160 | 125 | 112 | 6,1 | 230 | 11,2 | 230 | 9,1 | 230 | 9,4 |

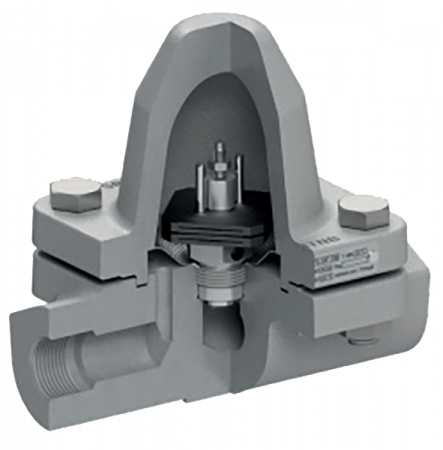

| POS. Nº | Наименование | Материал |
| 1 | Корпус |
A105 / 1.0432 (аналог P250GH) |
| 2 | Крышка |
A105 / 1.0432 (аналог P250GH) |
| 3 | * Уплотнение | Нержавеющая сталь / Графит |
| 4 | * Биметаллические пластины | Коррозионно-стойкий биметалл; Нержавеющая сталь |
| 5 | * Фильтр | AISI 304 / 1.4301 |
| 6 | Болты | A193 Gr. B7 |
| 6А | Гайки | A194 Gr. 2H |
