Зачем в паровой системе воздухоотводчики для жидкости

Воздухоотводчики для жидкости

Это необходимо для удаления из трубопровода воздуха, который приводит к его преждевременной коррозии, препятствует нормальной работе насосов и является главной причиной образования гидроударов. Подробнее о воздухоотводчиках для паровых систем Вы сможете узнать в статье на нашем сайте.

Исторический факт: В июле 2017 года на Манхэттене взмыл в воздух 30-метровый столб раскаленного пара — это повредило гидроударом проходящую внизу теплотрассу. Результатом аварии стала остановка пяти линий метро и полностью парализованное на сутки движение в центре Нью-Йорка.

Последствия гидроудара на пароконденсатных системах не столь разрушительны, но тоже могут доставить немало проблем и нанести серьезный ущерб предприятию. Поэтому установка на конденсатной линии автоматического воздухоотводчика для жидкости обязательна. Андрей Шахтарин, руководитель компании «КВиП», расскажет, какой тип устройства лучше выбрать и как подобрать его типоразмер. О принципе работы воздухоотводчика в системе отопления читайте в нашей статье.

Виды и принцип работы автоматических воздухоотводчиков

Наличие воздуха и газов в конденсатном трубопроводе негативно влияет на работоспособность всей технологической линии. Поэтому здесь используют воздухоотводчики поплавкого типа, которые удаляют воздух из системы.

По своему назначению и принципу действия они подразделяются на три типа:

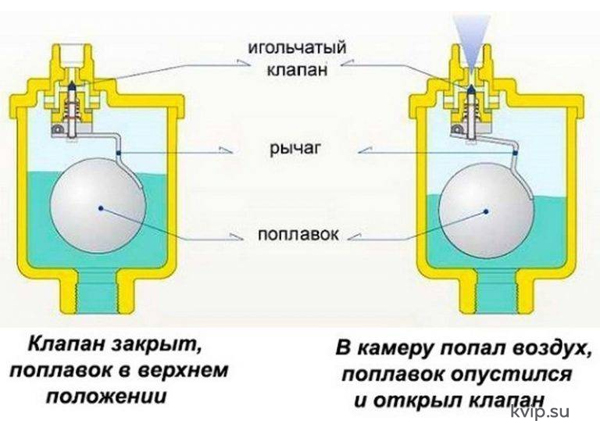

• Постоянного действия. Имеют умеренную пропускную способность и применяются для удаления из проходящего конденсата газов, образующихся при нормальной работе системы. Пока в трубопроводе нет воздуха клапан воздухоотводчика остается закрытым за счет поплавкового механизма. При появлении газа и уменьшении уровня жидкости, поплавок опускается, открывает клапан и выпускает воздух. Когда давление в трубопроводе достигает атмосферного, а уровень конденсата снижается до минимума, воздухоотводчик начинает работать в режиме запуска воздуха. Это позволяет не устанавливать в систему обратный клапан.

• Пусковые. Этот вид предназначен для удаления газов с конденсатной линии при заполнении ее жидкостью, а также наполнения воздухом при дренаже. Пока в трубопровод не поступает конденсат, клапан воздухоотводчика открыт за счет массы поплавка. При наполнении системы поплавок поднимается вверх и закрывает клапан, который в процессе работы удерживается закрытым благодаря действию рабочего давления. При дренаже системы воздухоотводчик будет оставаться закрытым до тех пор, пока давление не понизится до 0,03 МПа. После чего клапан открывается и работает в режиме заполнения системы воздухом. О том, нужны ли автоматические воздухоотводчики для пара в пароконденсатной системе читайте в нашей статье.
• Двойного действия. Эти устройства совмещают в себе обе функции и имеют два седла — большое для работы в режиме пуска и малое для нормальной работы.

Устанавливают поплавковые воздухоотводчики в верхних точках трубопровода в местах вероятного скопления газов. При этом в районе их монтажа необходимо обеспечить небольшую скорость потока конденсата. В противном случае выброс некоторого объема жидкости в процессе работы. Кроме того, сильный поток конденсата может разрушить поплавок воздухоотводчика.

Подбор воздухоотводчика

Для работы на конденсатных линиях используются стандартные автоматические воздухоотводчики, предназначенные для работы с жидкостями плотностью от 960 кг/м³. Материал изделия должен выдерживать химические воздействия добавок химподготовленной воды, возвращающейся в парогенератор — предпочтительнее выбирать воздухоотводчики, полностью изготовленные из качественной нержавеющей стали.

Типоразмер изделия подбирается исходя из его пропускной способности и рабочего давления в конденсатной линии. Зависимость расхода газа от перепада давления на воздухоотводчике указана в техническом описании устройства. Не рекомендуется необоснованно завышать расчетные параметры устройства:

• Изделия, рассчитанные на большие давления, обычно имеют меньшую пропускную способность;
• С другой стороны применение воздухоотводчиков повышенной пропускной способности, приводит к быстрому износу седлового уплотнения и потери герметичности клапана.

Кроме того, если рабочее давление в системе окажется выше параметров воздухоотводчика, поплавок будет удерживаться в верхнем положении даже при снижении уровня конденсата и устройство не откроется.

Приобрести автоматические воздухоотводчики для конденсатных линий пароконденсатных систем можно в компании «КВиП», обратившись к нашим специалистам любым удобным для вас способом.
