Zetkama тип 215/216 DN 15–300, PN 1,6-4,0 МПа Вентиль запорный чугунный фланцевый
Запорные клапаны Zetkama представляют собой один из видов запорной арматуры и предназначаются для полного перекрытия потока рабочей среды.Запирающим элементом клапана является золотник, который перемещаясь параллельно оси потока, осуществляет контроль движения рабочей среды.
Технические характеристики Zetkama тип 215
- Высокая степень герметичности (класс герметичности - A по норме EN - 12266 - 1);
- Компактная конструкция;
- Экологически безопасен;
- Испытания и исследования по норме EN - 12266 - 1;
- Фланцы по норме EN 1092-2 для материала корпуса A, C;
- Фланцы по норме EN 1092-3 для материала корпуса E;
- Фланцы по норме EN 1092-1 для материала корпуса F, I, G;
- Строительная длина по норме EN 558 ряд 1.
Технические характеристики Zetkama тип 216
- Высокий уровень плотности (класс герметичности - A по норме EN - 12266 - 1);
- Компактная конструкция;
- Экологически безопасен;
- Испытания и исследования по норме EN - 12266 - 1;
- Фланцы по норме EN 1092-2 для материала корпуса A, C;
- Фланцы по норме EN 1092-3 для материала корпуса E;
- Фланцы по норме EN 1092-1 для материала корпуса F, I;
- Строительная длина по норме EN 558 ряд 8.
Применение Zetkama тип 215/216
- Промышленность;
- Судостроительная промышленность;
- Отопление и теплоснабжение;
- Холодоснабжение, кондиционирование и вентиляция;
- Промышленность;
- Промышленная вода;
- Диатермическое масло;
- Пароконденсатные системы;
- Сжатый воздух;
- Нейтральные факторы.

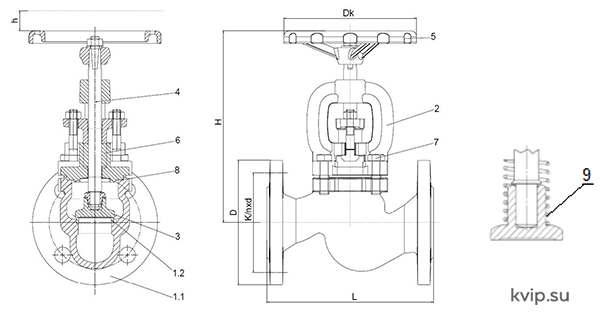

Материалы и размеры Zetkama тип 215
%20запорный,%20фланцевый_Р1.jpg)
|
Материал корпуса | А | С | Е | |||||
Исполнение | 00 | 01; 04; 31; 71; 91 | 02; 05; 32; 72; 92 | 03; 13; 33 | 01; 04; 31; 71; 91 | 02; 05; 32; 72; 92 | 03; 13; 33 | 03; 23; 73; 93 | |
1.1 | Корпус |
EN – GJL-250 5.1301 (ex. JL1040) |
EN – GJS-400 – 18-LT 5.3103 (ex.JS1025) |
CuSn5Zn5Pb5-C CC491K |
|||||
1.2 | Кольцо корпуса |
X20Cr13 1.4021 |
CuSn10 – C CC480K |
X20Cr13 1.4021 |
CuSn10 – C CC480K |
CuSn5Zn5Pb5-C CC491K |
|||
2 | Крышка |
EN-GJL-250 5.1301 (ex. Jl1040) |
EN – GJS-400 – 18-LT 5.3103 (ex.JS1025) |
CuSn5Zn5Pb5-C CC491K |
|||||
3 | Золотник |
X20Cr13 1.4021 (+QT) |
CuSn10 – C CC480K |
X20Cr13 1.4021 (+QT) |
CuSn10 – C CC480K |
CuSn5Zn5Pb5-C CC491K |
|||
4 | Шток |
X20Cr13 1.4021 |
CuZn40Mn1,5 |
CuSn10 – C CC480K |
X20Cr13 1.4021 |
CuZn40Mn1,5 |
CuSn10 – C СC480K |
CuZn35Ni | |
5 | Штурвал |
EN-GJS500-7 5.3200 (ex.JS1050) |
|||||||
6 | Уплотнение | Графит | |||||||
7 | Болт с головкой 6 гр. | 5,6 | A2-70 | 5,6 | A2-70 | ||||
8 | Прокладка | Графит + NiCr | |||||||
9* | Пружина | X17CrNi16-2 | CuSn6 | X17CrNi16-2 | CuSn6 | - | |||
300°C | 300°C | 225°C | 350°C | 225°C | 225°C |
Читайте в наших статьях:
Расчет объема жидкости в трубопроводе
Обзор промышленных фильтров для воды
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L (мм) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | |
Dk (мм) | А,С | 100 | 120 | 160 | 180 | 200 | 250 | 320 | 360 | 500 | |||||
Е | 100 | 125 | 160 | 200 | 250 | 315 | 400 | ||||||||
Н | 01, 04, 02, 05, 03, 13, 31, 32, 33 | 167 | 175 | 186 | 235 | 248 | 260 | 291 | 338 | 373 | 429 | 529 | 638 | 710 | |
91 | 189 | 189 | 205 | 221 | 249 | 262 | 298 | 335 | 377 | 427 | 476 | 695 | 826 | 888 | |
Е | 180 | 200 | 210 | 220 | 250 | 250 | 315 | 335 | 375 | 420 | 460 | 550 | 670 | 750 | |
h (мм) | 01, 04, 02, 05 | 5 | 5,5 | 7 | 14 | 20 | 25 | 35 | 41 | 31 | 48 | 54 | 77 | 120 | 120 |
71, 91 | 14 | 14 | 25 | 30 | 24 | 32 | 42 | 48 | 50 | 50 | 60 | 80 | 100 | 100 | |
Е | 6 | 7 | 8 | 10 | 12 | 15 | 19 | 24 | 28 | 36 | 40 | 56 | 65 | 80 | |
Kvs (м3/ч) | 01, 04, 02, 05 | 5,9 | 7,4 | 13 | 18 | 30 | 41 | 79 | 115 | 181 | 225 | 364 | 690 | 1010 | 1460 |
Е | 6 | 8 | 11 | 17 | 29 | 47 | 78 | 114 | 192 | 234 | 410 | 725 | 1145 | 1635 | |
Вес (кг) | |||||||||||||||
215 | 01,04,02,05 | 3,3 | 3,9 | 5 | 6,6 | 9,4 | 12 | 17,3 | 22,7 | 35,8 | 52,8 | 74,2 | 126 | 200 | 315 |
31 | 3,3 | 3,9 | 5 | 6,6 | 9,4 | 12 | 17,3 | 22,7 | 35,8 | 52,8 | 74,2 | 126 | 200 | 315 | |
71 | 3,3 | 3,9 | 5 | 6,6 | 9,4 | 12,5 | 17,6 | 24 | 36,8 | 52,6 | 76,5 | 126 | 200 | 315 | |
Е | 5 | 5,5 | 6 | 8 | 10 | 12 | 17 | 23 | 30 | 50 | 65 | 110 | 165 | 295 | |
91 | 3,3 | 3,9 | 5 | 6,6 | 9,4 | 12,5 | 17,6 | 24 | 36,8 | 52,6 | 76,5 | 126 | 200 | 315 |
Материалы и размеры Zetkama тип 216
|
Материал корпуса | А | С | Е | |||||
Исполнение | 00 | 01; 04; 71; 91 | 02; 05; 72; 92 | 03; 13 | 01; 04; 71; 91 | 02; 05; 72; 92 | 03; 13 | 03; 23; 73; 93 | |
1.1 | Корпус |
EN – GJL-250 5.1301 (ex. JL1040) |
EN – GJS-400 – 18-LT 5.3103 (ex.JS1025) |
CuSn5Zn5Pb5-C CC491K |
|||||
1.2 | Кольцо корпуса |
X20Cr13 1.4021 |
CuSn10 – C CC480K |
X20Cr13 1.4021 |
CuSn10 – C CC480K |
CuSn5Zn5Pb5-C CC491K |
|||
2 | Крышка |
EN-GJL-250 5.1301 (ex. Jl1040) |
EN – GJS-400 – 18-LT 5.3103 (ex.JS1025) |
CuSn5Zn5Pb5-C CC491K |
|||||
3 | Золотник |
X20Cr13 1.4021 |
CuSn10 – C CC480K |
X20Cr13 (+QT) 1.4021 |
CuSn10 – C CC480K |
CuSn5Zn5Pb5-C CC491K |
|||
4 | Шток |
X20Cr13 1.4021 |
CuZn40Mn1,5 |
CuSn10 – C CC480K |
X20Cr13 1.4021 |
CuZn40Mn1,5 |
CuSn10 – C CC480K |
CuZn35Ni | |
5 | Штурвал ручной |
EN-GJS-500-7 5.3200 (ex.JS1050) |
|||||||
6 | Уплотнение | Графит | |||||||
7 | Болт с головкой 6 гр. | 5,6 | A2-70 | 5,6 | A2-70 | ||||
8 | Уплотнение | Графит + NiCr | |||||||
Макс. температура | 300°C | 300°C | 225°C | 350°C | 225°C | 225°C |
Паровое и пароконденсатное оборудование
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L (мм) | 90 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 | |
Dk (мм) | 100 | 120 | 160 | 180 | 200 | 250 | 320 | 360 | 500 | ||||||
03, 23, 73, 93 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | ||||||||
Н | 163 | 160 | 173 | 173 | 214 | 211 | 236 | 250 | 301 | 339 | 383 | 455 | 531 | 710 | |
Е | 160 | 170 | 170 | 190 | 210 | 220 | 260 | 280 | 300 | 340 | 360 | 440 | 550 | 620 | |
91 | 179 | 176 | 198 | 206 | 232 | 235 | 269 | 290 | 336 | 374 | 433 | 625 | 720 | 779 | |
h (мм) | 5 | 5,5 | 7 | 14 | 20 | 25 | 35 | 41 | 31 | 48 | 54 | 77 | 120 | 120 | |
Е | 6 | 7 | 8 | 10 | 12 | 15 | 19 | 24 | 28 | 36 | 40 | 56 | 65 | 80 | |
71, 91 | 14 | 14 | 25 | 30 | 24 | 32 | 42 | 48 | 50 | 50 | 60 | 80 | 100 | 100 | |
kvs (м3/ч) | 01, 04 | 7,2 | 9,2 | 16 | 22 | 37 | 51 | 98,5 | 143 | 226 | 281 | 455 | 860 | 1260 | 2130 |
Е | 7 | 10 | 15 | 27 | 39 | 71 | 108 | 150 | 235 | 360 | 510 | 905 | 1430 | 2040 | |
Вес (кг) | |||||||||||||||
216 | 3,3 | 3,9 | 5 | 6,6 | 8,4 | 12 | 17,3 | 22,7 | 35,8 | 52,8 | 74,2 | 126 | 200 | 250 | |
Е | 3,8 | 4 | 5 | 7 | 9 | 11 | 16 | 20 | 25 | 40 | 50 | 95 | 155 | 225 | |
31 | 3,1 | 3,5 | 4,8 | 6,6 | 8,7 | 11,8 | 14 | 20,5 | 32,2 | 46 | 62 | 126 | 200 | 250 | |
71 | 3,1 | 3,5 | 4,8 | 6,6 | 8,8 | 12,3 | 14,3 | 21,8 | 33,2 | 45,8 | 64,3 | 126 | 200 | 250 | |
91 | 3,1 | 3,5 | 4,8 | 6,6 | 8,8 | 12,3 | 14,3 | 21,8 | 33,2 | 45,8 | 64,3 | 126 | 200 | 250 |
