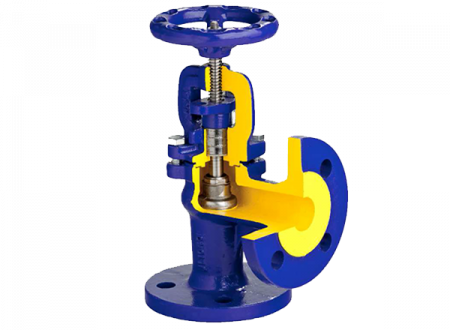

Zetkama тип 229/230 DN 15–250, PN 1,6/2,5 МПа Вентиль запорный фланцевый с сильфонным уплотнением
Вентиль Zetkama 229/230 – это вид запорной арматуры, который предназначается для регулирования движения воды и пара по водопроводной системе. Устанавливается элемент произвольно. Главное, чтобы направление потока рабочей среды совпадало с направлением самого изделия (указано стрелкой на корпусе изделия). Нашел широкое применение в газовой, энергетической, нефтяной и судовой сферах.Сильфонные устройства называются так потому, что содержат сильфонное уплотнение подвижных элементов. Главная часть устройства – это сильфон или гофрированная трубка. Она производится из металла, который приваривается припаивается к верхним или нижним кольцам. Благодаря такой сборке, конструкция может похвастаться герметичностью и неподвижностью сборки. При такой конструкции утечка вещества по штоку невозможна.
Внутри сильфона поступательно двигается шток, который регулирует движение пропускного золотника. Деформация гофров позволяет сильфону изменять свою длину.
Запорная арматура Zetkama 229/300 применяется там, где нежелательна протечка рабочих веществ в окружающую среду. Обычно данный вид клапанов служит значительно дольше, нежели его сальниковый аналог. Однако по мере износа сильфонную конструкцию придется менять полностью. Замену произвести гораздо проще, чем отремонтировать или заменить деталь в вентиле.
Вентили запорные фланцевые производится из чугуна и нержавеющей стали, а уплотняется с помощью графита.
Читайте в наших статьях:
Расчет объема жидкости в трубопроводе
Обзор промышленных фильтров для воды
Материалы:
| Наименование | Стандартное исполнение | Исполнение под заказ | |||
| Температура |
229А, 230А 300 °С |
229С, 230С 350 °С |
|||
| Корпус, крышка |
чугун EN-GJL-250 |
сфероидальный чугун EN-GJS-400–18-LT | |||
|
Кольцо корпуса |
нержавеющая сталь Х12Cr13 | ||||
| Шток | нержавеющая сталь Х20Cr13 | ||||
|
Штурвал |
сфероидальный чугун EN-GJS-500-7 | ||||
| Сальник | углеродистая сталь St37-2 | ||||
|
Тарелка регул. |
нержавеющая сталь Х5CrNi18-10 | ||||
| Сильфон | нержавеющая сталь Х6CrNiMoTi-17-12-2 | ||||
| Уплотнение | металлографит | ||||
| Уплотнение крышки | металлографит | ||||
Весогабаритные характеристики:
| DN | 229,230 | 229 | 230 | |||||||||||||
| Dz | D1 | Do | d | n | g | f | Dk | L | H | Kvs | Масса | L1 | H1 | Kvs | Масса | |
| мм | мм | - | мм | MM | М3/ч | кг | мм | М3/ч | кг | |||||||
| 15 | 95 | 46 | 65 | 14 | 4 | 14 | 2 | 100 | 130 | 159 | 5,9 | 3,2 | 90 | 154 | 7,2 | 3,2 |
| 20 | 105 | 56 | 75 | 14 | 4 | 16 | 2 | 100 | 150 | 159 | 7,4 | 3,9 | 95 | 151 | 9,2 | 3,9 |
| 25 | 115 | 65 | 85 | 14 | 4 | 16 | 2 | 100 | 160 | 169 | 13 | 4,6 | 100 | 160 | 16 | 4,6 |
| 32 | 140 | 76 | 100 | 19 | 4 | 18 | 2 | 100 | 180 | 176 | 18 | 6,3 | 105 | 171 | 22 | 6,3 |
| 40 | 150 | 84 | 110 | 19 | 4 | 18 | 3 | 160 | 200 | 208 | 30 | 8,7 | 115 | 192 | 37 | 8,7 |
| 50 | 165 | 99 | 125 | 19 | 4 | 20 | 3 | 160 | 230 | 225 | 41 | 12,3 | 125 | 203 | 51 | 12,3 |
| 65 | 185 | 118 | 145 | 19 | 4 | 20 | 3 | 160 | 290 | 245 | 79 | 16,3 | 145 | 219 | 98,5 | 14,9 |
| 80 | 200 | 132 | 160 | 19 | 8 | 22 | 3 | 200 | 310 | 294 | 115 | 22,4 | 155 | 252 | 143 | 20,0 |
| 100 | 220 | 156 | 180 | 19 | 8 | 24 | 3 | 200 | 350 | 330 | 181 | 34,0 | 175 | 272 | 226 | 28,0 |
| 125 | 250 | 184 | 210 | 19 | 8 | 26 | 3 | 250 | 400 | 334 | 225 | 50,0 | 200 | 291 | 291 | 44,0 |
| 150 | 285 | 211 | 240 | 23 | 8 | 26 | 3 | 320 | 480 | 432 | 364 | 74,0 | 225 | 373 | 455 | 64,0 |
| 200 | 340 | 266 | 295 | 23 | 12 | 30 | 3 | 360 | 600 | 515 | 690 | 130,0 | 275 | 480 | 625 | 110,0 |
| 250 | 405 | 319 | 355 | 28 | 12 | 32 | 3 | 360 | 730 | 595 | 1010 | 210,0 | ||||
