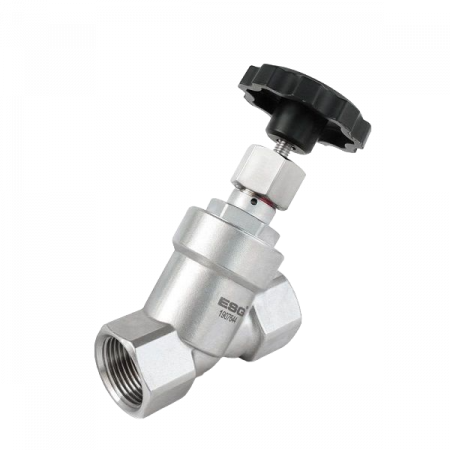

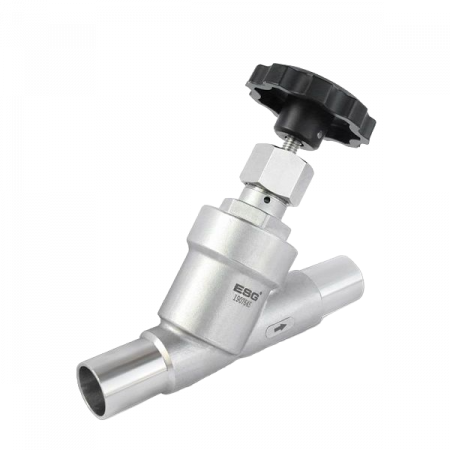

Описание ESG 127 ручного углового седельного клапана
Cедельный клапан обладает новой конструкцией уплотнения корпуса, что уменьшает количество остатков и упрощает очищение.Еще из особенностей:
- Большой поток, низкое сопротивление, отсутствие гидравлического удара;
- Тип Y увеличивает поток на 30% и обеспечивает плавный поток;
- Можно установить регулируемое седло для ручной регулировки потока;
- Регулировочный конус может быть добавлен на катушке для реализации ручной регулировки потока.
Кто способен заменить GEMU на рынке РФ?
Как КВиП внесли свой вклад в борьбу с COVID-19?
Куда пропали регуляторы давления с рынка?
Характеристики и технические параметры ESG 127 ручного углового седельного клапана
Параметры:- Рабочее давление: 0-16 бар (0-232 psi);
- Материал корпуса: CF8/CF8M;
- Материал уплотнения: PTFE;
- Материал привода: CF8 (40-90 мм);
- Применимая среда: вода, спирт, масло, топливо, пар, нейтральный газ или жидкость, органический растворитель, кислоты и щелочи;
- Вязкость жидкости: макс. 600 мм²/с;
- Температура рабочей среды: -10°C - +180°C (PTFE нормального температурного типа), +25°C - +220°C (PTFE высокотемпературного типа);
- Температура окружающей среды: -10°C - +80°C;
- Тип соединения: сварное, резьбовое (BSP, BSPT, NPT), клемповое;
- Класс герметичности: DIN EN 12266 Class A.
Размеры ESG 127 ручного углового седельного клапана
| Резьбовое присоединение | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | С | H | К | G | Т | L | SW | |||
| DN8 | 62 | 130 | 117 | 1/4 | 12 | 65 | 27 | |||
| DN10 | 62 | 130 | 117 | 3/8 | 14 | 65 | 27 | |||
| DN15 | 62 | 130 | 117 | 1/2 | 16 | 65 | 27 | |||
| DN20 | 62 | 133 | 119 | 3/4 | 18 | 75 | 32 | |||
| DN25 | 62 | 141 | 125 | 1 | 20 | 90 | 40 | |||
| DN32 | 62 | 162 | 143 | 11/4 | 22 | 110 | 50 | |||
| DN40 | 62 | 167 | 143 | 11/2 | 24 | 120 | 56 | |||
| DN50 | 62 | 185 | 150 | 2 | 26 | 150 | 69 | |||
| Приварное присоединение | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | C | H | К | L1 | L | ASME BPE | ||||
| D | S | |||||||||
| DN15 | 62 | 153 | 119 | 30 | 135 | 12.7 | 1.65 | |||
| DN20 | 62 | 157 | 116 | 30 | 145 | 19.05 | 1.65 | |||
| DN25 | 62 | 163 | 125 | 30 | 152 | 25.4 | 1.65 | |||
| DN40 | 62 | 186 | 140 | 30 | 182 | 38.1 | 1.65 | |||
| DN50 | 62 | 198 | 150 | 30 | 210 | 50.8 | 1.65 | |||
| DN65 (квадратный кожух) | 80 | 235 | 200 | 26 | 230 | 63.5 | 1.65 | |||
| Клемповое присоединение | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | C | H | К | L1 | L | ASME BPE | ||||
| D | В | d | ||||||||
| DN15 | 62 | 156 | 119 | 30 | 130 | 25 | 12.7 | 9.4 | ||
| DN20 | 62 | 159 | 116 | 30 | 150 | 25 | 19.05 | 15.75 | ||
| DN25 | 62 | 167 | 125 | 30 | 160 | 50.5 | 25.4 | 22.1 | ||
| DN40 | 62 | 195 | 140 | 30 | 200 | 50.5 | 38.1 | 34.8 | ||
| DN50 | 62 | 208 | 150 | 30 | 230 | 64 | 50.8 | 47.5 | ||
| DN65 (квадратный кожух) | 80 | 265 | 200 | 26 | 290 | 77.4 | 63.5 | 60.2 | ||
