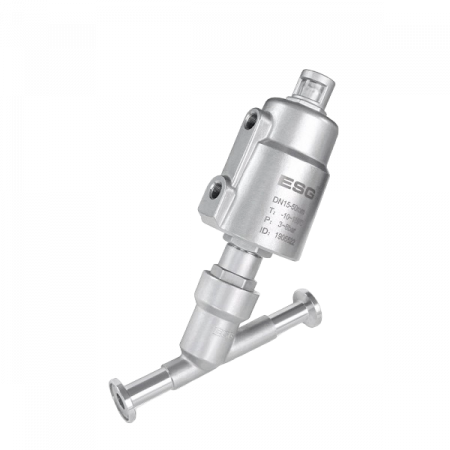

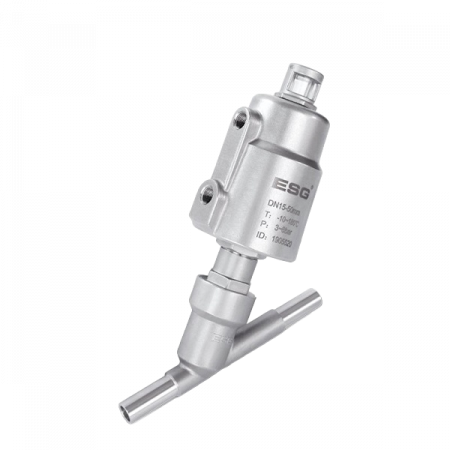

Описание и область применения ESG 120 пневматического углового седельного клапана
Cедельный клапан остается закрытым (открытым) силой пружины в своем нерабочем состоянии. Когда поршень приводится в действие сжатым воздухом, клапан становится открытым (закрытым). Для типа двойного действия клапан открывается и закрывается сжатым воздухом.Сферы применения:
- Пивоварение;
- Окрашивание текстиля;
- Фармацевтика;
- Химическая отрасль;
- Розлив;
- Стерилизация;
- Литье EPS и пр.
Кто способен заменить GEMU на рынке РФ?
Как КВиП внесли свой вклад в борьбу с COVID-19?
Куда пропали регуляторы давления с рынка?
Характеристики и технические параметры ESG 120 пневматического углового седельного клапана
Преимущества:- Нижняя уплотненная структура помогает уменьшать остаток жидкости и легко чистится;
- Большой поток, низкое сопротивление, отсутствие гидравлического удара;
- Y-образная конструкция, увеличение потока на 30% и его сглаживание;
- Длительный срок службы;
- Шток регулируется и смазывается автоматически, сводя к минимуму потребность в техническом обслуживании;
- Цилиндр может свободно вращаться на 360° и изготовлен из нержавеющей стали, что обеспечивает превосходную производительность.
- Рабочее давление: 0-16 бар (0-232 psi);
- Давление управления: 3-8 бар (43.5-116 psi);
- Управляющая среда: фильтрованный сжатый воздух или нейтральный газ;
- Материал корпуса: CF8/CF8M;
- Материал уплотнения: PTFE;
- Материал привода: CF8 (40-90 мм), AL (привод 125 мм);
- Размеры привода: 40 мм, 50 мм, 63 мм, 90 мм, 125 мм;
- Применимая среда: вода, спирт, масло, топливо, пар, нейтральный газ или жидкость, органический растворитель, кислоты и щелочи;
- Вязкость жидкости: макс. 600 мм²/с;
- Температура рабочей среды: -10°C - +180°C (PTFE нормального температурного типа), +25°C - +220°C (PTFE высокотемпературного типа);
- Температура окружающей среды: -10°C - +80°C;
- Тип соединения: сварное, резьбовое (BSP, BSPT, NPT), клемповое;
- Тип управления: нормально открытый, нормально закрытый, двойного действия;
- Класс герметичности: DIN EN 12266 Class A.
Размеры ESG 120 пневматического углового седельного клапана
| Резьбовое присоединение | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | Привод, мм | Q | С | R | К | A | G | T | L | SW |
| DN8 | 40 | 1/8" | 50.5 | 27 | 125 | 131 | 1/4" | 12 | 65 | 27 |
| 50 | 1/8" | 60 | 33 | 139 | 143 | |||||
| DN10 | 40 | 1/8" | 50.5 | 27 | 125 | 131 | 3/8" | 14 | 65 | 27 |
| 50 | 1/8" | 60 | 33 | 139 | 143 | |||||
| DN15 | 40 | 1/8" | 50.5 | 27 | 125 | 131 | 1/2" | 16 | 65 | 27 |
| 50 | 1/8" | 60 | 33 | 139 | 143 | |||||
| DN20 | 50 | 1/8" | 60 | 33 | 141 | 146 | 3/4" | 18 | 75 | 32 |
| DN25 | 50 | 1/8" | 60 | 33 | 145 | 155 | 1" | 20 | 90 | 40 |
| 63 | 1/8" | 75 | 41 | 167 | 177 | |||||
| DN32 | 63 | 1/8" | 75 | 41 | 180 | 193 | 1 1/4" | 22 | 110 | 50 |
| 90 | 1/8" | 106 | 55 | 227 | 235 | |||||
| DN40 | 63 | 1/8" | 75 | 41 | 180 | 197 | 1 1/2" | 24 | 120 | 56 |
| 90 | 1/8" | 106 | 55 | 228 | 239 | |||||
| DN50 | 63 | 1/8" | 75 | 41 | 187 | 215 | 2" | 26 | 150 | 69 |
| 90 | 1/8" | 106 | 55 | 235 | 258 | |||||
| 125AL | 1/4" | 170 | 85 | 300 | 312 | |||||
| Соединение под приварку | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN |
Привод, мм |
Q | С | R | К | A | L | H | ASME BPE | |
| D | S | |||||||||
| DN15 | 40 | 1/8" | 50.5 | 27 | 127 | 155 | 135 | 30 | 12.7 | 1.65 |
| 50 | 1/8" | 60 | 33 | 140 | 166 | |||||
| DN20 | 50 | 1/8" | 60 | 33 | 138 | 170 | 145 | 30 | 19.05 | 1.65 |
| DN25 | 50 | 1/8" | 60 | 33 | 146 | 176 | 152 | 30 | 25.4 | 1.65 |
| 63 | 1/8" | 75 | 41 | 168 | 200 | |||||
| DN40 | 63 | 1/8" | 75 | 41 | 177 | 216 | 182 | 30 | 38.1 | 1.65 |
| 90 | 1/8" | 106 | 55 | 225 | 258 | |||||
| DN50 | 63 | 1/8" | 75 | 41 | 187 | 228 | 210 | 30 | 50.8 | 1.65 |
| 90 | 1/8" | 106 | 55 | 235 | 270 | |||||
| 125AL | 1/4" | 170 | 85 | 300 | 325 | |||||
| Клемповое присоединение | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN |
Привод, мм |
Q | С | R | К | A | H | L | ASME BPE | ||
| D | В | d | |||||||||
| DN15 | 40 | 1/8" | 50.5 | 27 | 127 | 158 | 30 | 130 | 25 | 12.7 | 9.4 |
| 50 | 1/8" | 60 | 33 | 140 | 169 | ||||||
| DN20 | 50 | 1/8" | 60 | 33 | 138 | 172 | 30 | 150 | 25 | 19.05 | 15.75 |
| DN25 | 50 | 1/8" | 60 | 33 | 146 | 180 | 30 | 160 | 50.5 | 25.4 | 22.1 |
| 63 | 1/8" | 75 | 41 | 169 | 205 | ||||||
| DN40 | 63 | 1/8" | 75 | 41 | 177 | 225 | 30 | 200 | 50.5 | 38.1 | 34.8 |
| 90 | 1/8" | 106 | 55 | 225 | 267 | ||||||
| DN50 | 63 | 1/8" | 75 | 41 | 187 | 238 | 30 | 230 | 64 | 50.8 | 47.5 |
| 90 | 1/8" | 106 | 55 | 235 | 280 | ||||||
| 125AL | 1/4" | 170 | 85 | 300 | 335 | ||||||
