Описание и область применения ESG 107 ручного углового седельного клапана
Угловой седельный клапан - это общий выключатель в системе автоматического управления, который широко используется в различных сферах:- Формовочные оборудование из пенополистирола (EPS);
- Красильное оборудование, смешивание текстильных добавок;
- В производстве продуктов питания и напитков;
- Газогенератор, оборудование для разделения воздуха;
- Медицинское оборудование;
- Химическая промышленность;
- Дезинфекция, больничный стерилизатор;
- Водоотведение;
- Оборудование для производства резины;
- Судостроительное оборудование и т.д.
Кто из Российских производителей способен заменить Danfoss
Правильная установка конденсатоотводчиков на паропровод
Характеристики и технические параметры ESG 107 ручного углового седельного клапана
- Простая установка, не требующая технического обслуживания, сверхдолгий срок службы;
- Надежная работа, саморегулирующиеся уплотнения штока, цилиндр может свободно поворачиваться на 360°C;
- Антикоррозийный, высокая скорость потока, низкое сопротивление жидкости, отсутствие гидравлического удара;
- Оптическая индикация положения, низкий расход контролируемого воздуха.
- Давление жидкости: 0-1,6 МПа;
- Материал корпуса: CF8M / CF8;
- Уплотнение клапана: PTFE;
- Размер клапана: DN8-DN65;
- Применимая среда: вода, спирт, масло, топливо, пар, нейтральный газ или жидкость, органический растворитель, слабая кислота или слабый щелочной раствор;
- Средняя температура: -10 ° C - +180°C;
- Максимальная вязкость: 600 мм2/с;

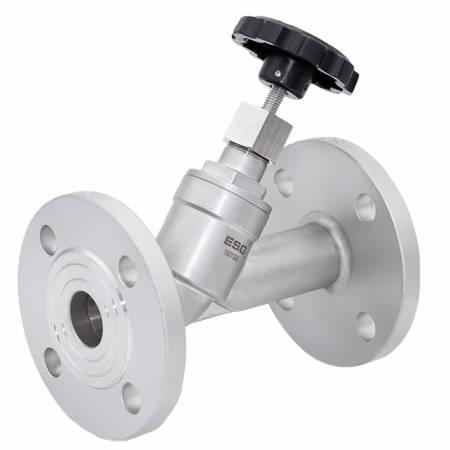

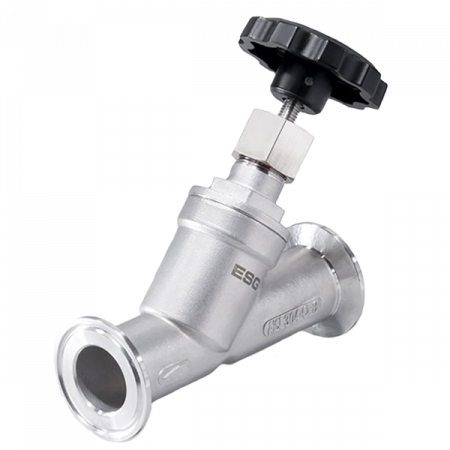

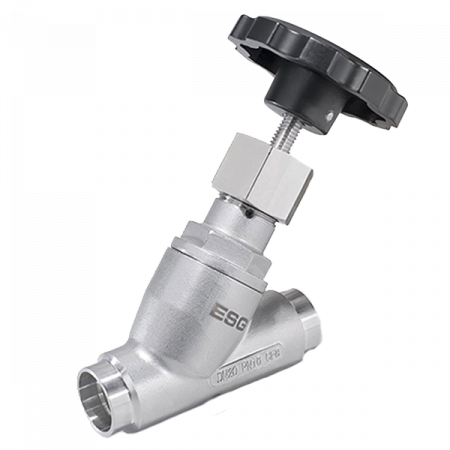

- Тип соединения: резьбовое, сварное, фланцевое, клемповое (трехжимное).
Размеры ESG 107 ручного углового седельного клапана
| Размер | С | К | Резьбовое соединение | Сварное соединение | |||||||||
| G | Т | А | L | Шестиугольник | НА | HL | DIN11850-2 | DIN11850-3 | |||||
| ⌀D | S | ⌀D |
S |
||||||||||
| DN8 | 62 | 115 | 1/4" | 12 | 126 | 68 | 27 | — | — | — | — | — | — |
| DN10 | 62 | 115 | 3/8" | 12 | 128 | 68 | 27 | — | — | — | — | — | — |
| DN15 | 62 | 115 | 1/2" | 15 | 128 | 68 | 27 | 120 | 70 | 19 | 15 | 20 | 2 |
| DN20 | 62 | 120 | 3/4" | 16 | 133 | 75 | 32 | км | 82 | 23 | 1.5 | 24 | 2 |
| DN25 | 62 | 125 | 1" | 17 | 142 | 90 | 40 | 144 | 100 | 29 | 15 | 30 | 2 |
| DN32 | 62 | 146 | 1 1/4" | 21 | 166 | 116 | 50 | 165 | 125 | 35 | 1.5 | 36 | 2 |
| DN40 | 62 | 148 | 1 1/2" | 21 | 168 | 116 | 56 | 168 | 130 | 41 | 15 | 42 | 2 |
| DN50 | 62 | 155 | 2" | 22 | 182 | 138 | 69 | 182 | 155 | 53 | 15 | 54 | 2 |
| DN65 | 80 | 211 | 2 1/2" | 26 | 226 | 178 | 85 | 270 | 270 | 70 | 2 | ||
| Размер | С | Клемповое соединение | Фланцевое соединение | |||||||||||||
| К | ⌀D | L | A | К | A | L | C | H | ⌀Е | n-⌀F | ⌀М | ⌀N | ⌀Р | α | ||
| DN15 | 62 | 113 | 34 | 80 | 132 | 116 | 136 | 130 | 2 | 14 | 65 | 4-14 | 16 | 45 | 95 | 45 |
| DN20 | 62 | 122 | 505 | 130 | 147 | 122 | 157 | 150 | 2 | 14 | 75 | 4-14 | 19 | 56 | 105 | 45 |
| DN25 | 62 | 126 | 505 | 130 | 156 | 127 | 157 | 160 | 2 | 14 | 85 | 4-14 | 26 | 65 | 115 | 45 |
| DN32 | 62 | 142 | 505 | 146 | 174 | 147 | 162 | 180 | 2 | 16 | 100 | 4-18 | 31 | 78 | 140 | 45 |
| DN40 | 62 | 141 | 64 | 160 | 185 | 149 | 181 | 200 | 3 | 16 | 110 | 4-18 | 38 | 84 | 150 | 45 |
| DN50 | 62 | 152 | 64 | 175 | 195 | 156 | 210 | 230 | 3 | 16 | 125 | 4-18 | 54 | 100 | 165 | 45 |
| DN65 | 80 | 200 | 91 | 278 | 266 | 201 | 272 | 290 | 3 | 18 | 145 | 4-18 | 71 | 120 | 185 | 45 |
