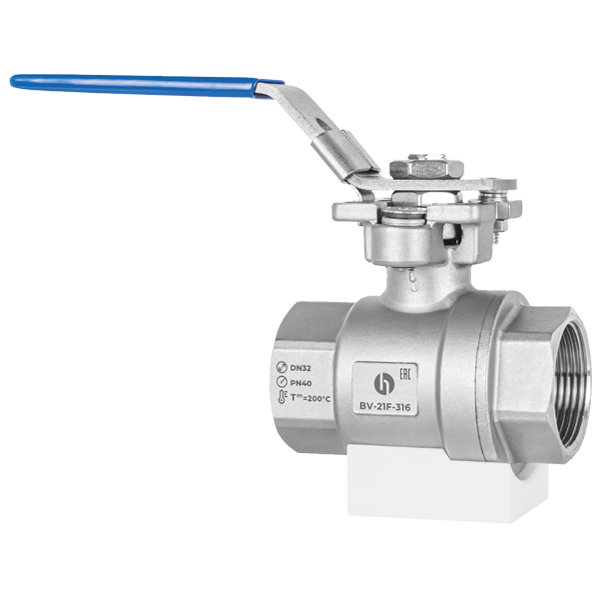

Кран шаровой Helver BV-21F
Тип изделия: Кран шаровой
Серия: Helver BV
Наименование: BV-21F-316-15 Кран шаровой Helver двухсоставной резьбовой ½" PN40 бар Тmax= + 200°С;
Корпус: нержавеющая сталь AISI316, с площадкой по ISO-5211
Общие технические характеристики
|
Общие параметры клапана |
|
|
Диаметр номинальный (DN), мм |
15-65 (½" - 2½") |
|
Давление номинальное (PN), бар |
40 (для DN15-50) |
|
16 (для DN65) |
|
|
Тип присоединения |
резьбовой G (ГОСТ 6357, ISO 228) |
|
Стандарт фланца для присоединения пневмопривода |
ISO 5211 |
|
Параметры рабочей среды |
|
|
Рабочая среда |
Воздух, вода, насыщенный пар (до 8 бар(и) 165 °С), масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса крана* |
|
Максимальная температура, °С |
200 |
|
Минимальная температура, °С |
-60 (не допускается замерзание/кристаллизация рабочей среды в корпусе крана) |
|
Материалы основных деталей клапана |
|
|
Корпус крана |
Нержавеющая сталь AISI 304/AISI 316 |
|
Шар |
Нержавеющая сталь AISI 304/AISI 316 |
|
Уплотнение шара |
PTFE |
|
Показатели надежности** |
|
|
Средний срок службы до списания (не менее, лет) |
10 |
|
Средняя наработка на отказ (не менее, часов) |
15,000 |
|
Назначенный ресурс, циклов |
100,000 |
*Рабочими средами не могут являться воспламеняющиеся, окисляющиеся, горючие, взрывчатые и токсичные жидкости и газы.
**Фактический ресурс крана и наработка до отказа зависят от условий эксплуатации.

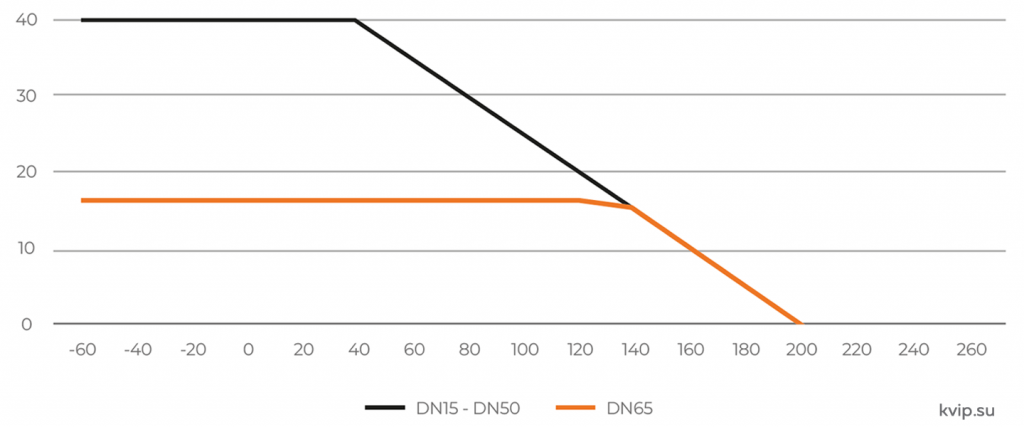

Диаграмма рабочей области крана «Температура/Давление»
Важно: условное давление PN и максимальная температура Тmax крана не являются одновременными характеристиками. При использовании кранов необходимо пользоваться диаграммой рабочей области «Температура/Давление».
Таблица пропускной способности и крутящий момент клапанов
|
Коэффициент пропускной способности и крутящий момент клапанов |
|||
|
Модель |
DN, мм |
Коэффициент пропускной способности (Kvs), м3/ч |
Крутящий момент, Нм* |
|
BV-21F- ... - 15 |
15 |
19 |
7 |
|
BV-21F- ... - 20 |
20 |
43 |
8 |
|
BV-21F- ... - 25 |
25 |
69 |
11 |
|
BV-21F- ... - 32 |
32 |
86 |
18 |
|
BV-21F- ... - 40 |
40 |
145 |
35 |
|
BV-21F- ... - 50 |
50 |
210 |
49 |
|
BV-21F- ... - 65 |
65 |
440 |
61 |
*После длительного простоя момент «срыва» может превышать указанный в 1,5-2 раза.
Устройство и принцип работы
Корпус крана состоит из двух частей, вкрученных друг в друга. Между ними расположен шар с отверстием и уплотнения шара. Поворот штока на 90° приводит к повороту шара и открытию или закрытию клапана. Кран фланец с площадкой под привод ISO-5211, благодаря чему на кран помимо рукоятки можно установить привод (пневматический, электрический, редуктор) для управления поворотом шара.

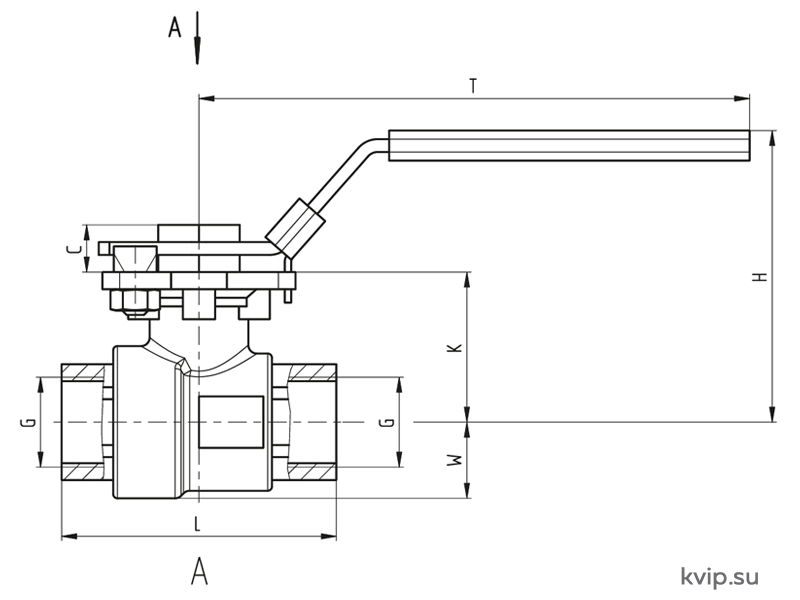

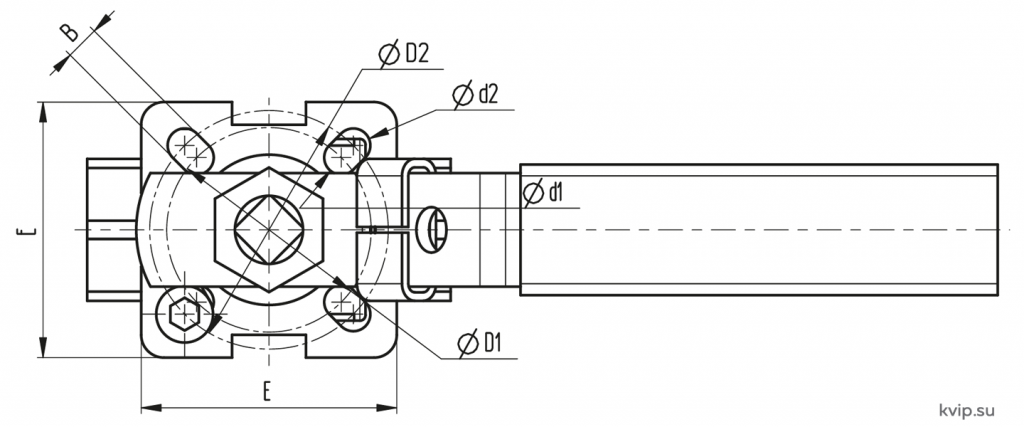

Габаритные и присоединительные размеры
|
Размер |
B |
C |
D1 |
D2 |
d1 |
d2 |
E |
G |
L |
K |
H |
T |
W |
|
|
mm |
in |
|||||||||||||
|
15 |
0,5" |
9 |
10,5 |
36 |
42 |
6 |
6 |
45 |
G½" |
64 |
35 |
68 |
128 |
18 |
|
20 |
0,75" |
9 |
12,5 |
36 |
42 |
6 |
6 |
45 |
G¾" |
70 |
44,5 |
78 |
128 |
20 |
|
25 |
1" |
11 |
12 |
42 |
50 |
6 |
7 |
51 |
G1" |
80 |
53 |
94 |
163 |
25 |
|
32 |
1,25" |
11 |
16 |
42 |
50 |
6 |
7 |
51 |
G1¼" |
96 |
60 |
103 |
163 |
30 |
|
40 |
1,5" |
14 |
15 |
50 |
70 |
7 |
9 |
69 |
G1½" |
106 |
71 |
118 |
193 |
35 |
|
50 |
2" |
14 |
15 |
50 |
70 |
7 |
9 |
69 |
G2" |
120 |
78 |
125 |
193 |
44 |
|
65 |
2,5" |
17 |
20 |
70 |
102 |
9 |
11 |
95 |
G2½" |
146 |
95 |
145 |
244 |
58 |

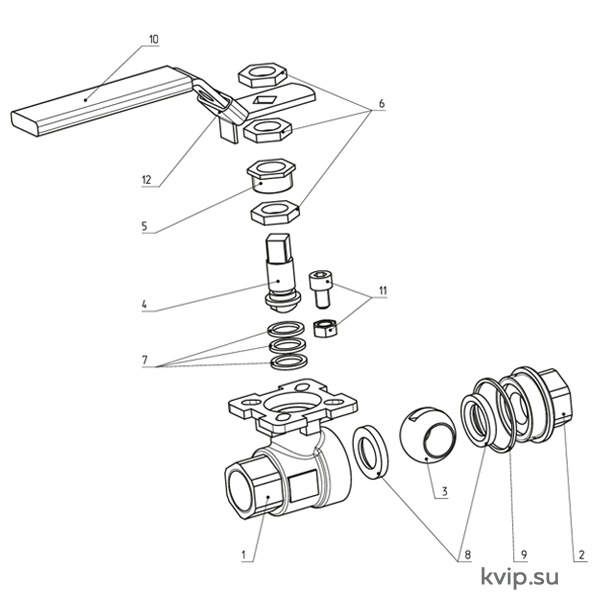

Спецификация материалов
|
№ |
Наименование |
Кол-во |
Материал |
|
1 |
Корпус |
1 |
AISI 316 |
|
2 |
Ответная часть корпуса |
1 |
AISI 316 |
|
3 |
Шар |
1 |
AISI 316 |
|
4 |
Шток |
1 |
AISI 316 |
|
5 |
Гайка |
1 |
AISI 316 |
|
6 |
Гайка |
3 |
AISI 316 |
|
7 |
Уплотнение штока |
3 |
PTFE |
|
8 |
Уплотнение шара |
2 |
PTFE |
|
9 |
Уплотнение корпуса |
1 |
PTFE |
|
10 |
Рукоятка |
1 |
AISI304 + полиуретан |
|
11 |
Болт, гайка |
1 |
AISI304 |
|
12 |
Фиксатор положения |
1 |
AISI304 |
