Технические характеристики
- Номинальное давление: PN40
- Температура раб. среды: -10℃ — +120℃
- Материал корпуса: CF8(304), CF8M(316)
- Материал шара: CF8(304), CF8M(316)
- Материал уплотнений: PTFE
- Тип присоединения: фланцевое (DIN2545)

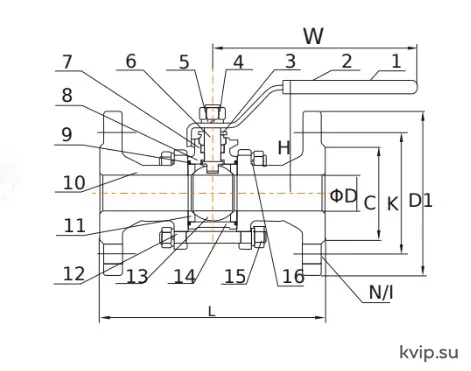

Размеры
|
Size |
ΦD |
D1 |
K |
C |
L |
H |
W |
N/I |
|
DN15 |
15 |
95 |
65 |
45 |
130 |
88 |
146 |
4-14 |
|
DN20 |
20 |
105 |
75 |
58 |
150 |
90 |
146 |
4-14 |
|
DN25 |
25 |
115 |
85 |
68 |
160 |
96 |
153 |
4-14 |
|
DN32 |
32 |
140 |
100 |
78 |
180 |
105 |
153 |
4-18 |
|
DN40 |
40 |
150 |
110 |
88 |
200 |
120 |
217 |
4-18 |
|
DN50 |
50 |
165 |
125 |
102 |
230 |
130 |
217 |
4-18 |
|
DN65 |
65 |
185 |
145 |
122 |
290 |
160 |
251 |
8-18 |
|
DN80 |
80 |
200 |
160 |
138 |
310 |
175 |
251 |
8-18 |
|
DN100 |
100 |
235 |
190 |
162 |
350 |
200 |
291 |
8-22 |

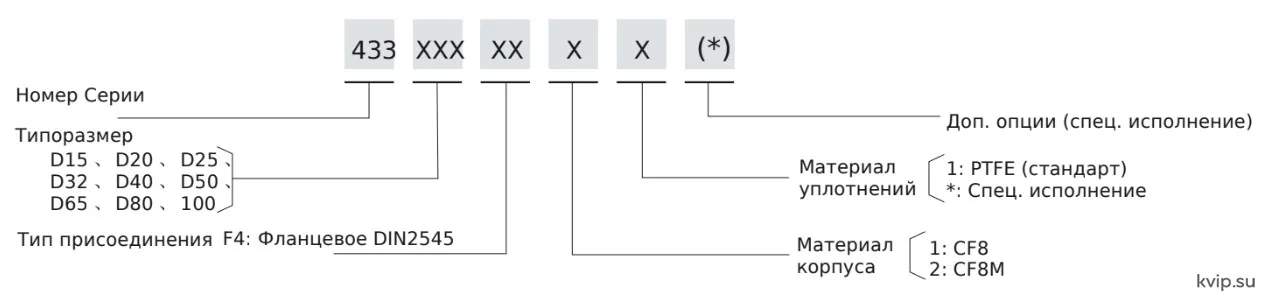

Код для заказа
