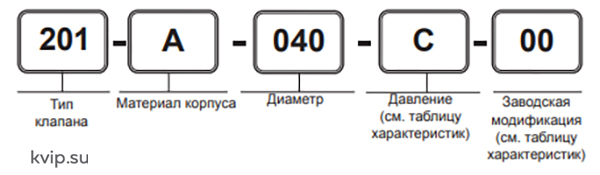

Zetkama 201A-C00 тип 201 DN 10–50, PN 1,6 МПа Вентиль запорный чугунный резьбовой
Запорные клапаны Zetkama представляют собой один из видов запорной арматуры и предназначаются для полного перекрытия потока рабочей среды.Запирающим элементом клапана является золотник, который перемещаясь параллельно оси потока, осуществляет контроль движения рабочей среды.
%20запорный%20резьбовой_Р1.jpg "Zetkama 201 Вентиль (клапан) запорный резьбовой_Р1")
Технические характеристики:
- высокий уровень плотности (класс - A по норме EN - 12266 - 1);
- малая строительная длина;
- экологически безопасен;
- собран согласно EN - 12266 - 1.
Применение:
- Промышленность;
- Отопление и теплоснабжение;
- Промышленная вода;
- Пароконденсатные системы;
- Сжатый воздух;
- Нейтральные факторы.

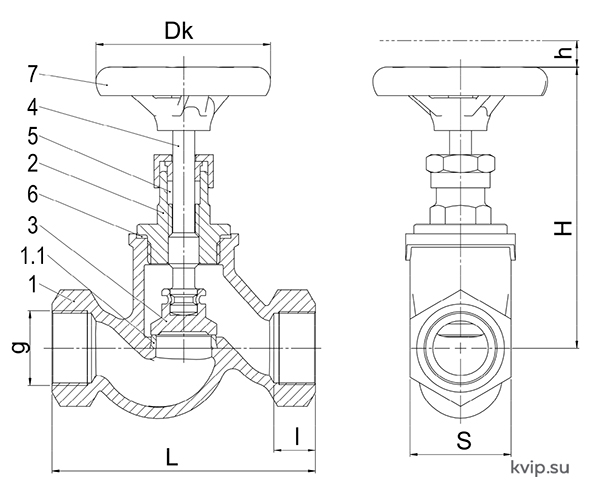

Материалы и размеры:
%20запорный%20резьбовой_Р2.jpg "Zetkama 201 Вентиль (клапан) запорный резьбовой_Р2")
| № | Материал корпуса | А |
| Исполнение | 00 | |
| 1 | Корпус |
EN – GJL-250 5.1301 (ex. JL1040) |
| 1.1 | Кольцо клапана |
X12Cr13 1.4021 |
| 2 | Крышка |
EN – GJL-250 5.1301 (ex. JL1040) |
| 3 | Клапан |
X20Cr13+QT 1.4021 |
| 4 | Шток |
X20Cr13 1.4021 |
| 5 | Уплотнение | Графит |
| 6 | Прокладка | Карбоамидный каучук |
| 7 | Штурвал |
EN – GJL-250 5.1301 (ex. JL1040) |
| Макс. температура | 200°C | |
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| L (мм) | 85 | 90 | 100 | 120 | 140 | 170 | 200 |
| Dk (мм) | 64 | 64 | 64 | 80 | 80 | 100 | 100 |
| H (мм) | 105 | 109 | 109 | 129 | 152 | 167 | 178 |
| h (мм) | 7 | 9 | 9 | 9 | 13 | 18 | 20 |
| G (дюйм) | G 3/8 | G 1/2 | G 3/4 | G 1 | G 1 1/4 | G 1 1/2 | G 2 |
| I (мм) | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| S (мм) | 30 | 32 | 41 | 46 | 55 | 60 | 75 |
| kvs (м3/ч) | 2,4 | 4,5 | 6,1 | 10,1 | 17,9 | 25,4 | 40,5 |
| вес (кг) | 0,7 | 0,9 | 1,0 | 1,45 | 2,1 | 3,0 | 4,3 |
