Описание вентиля сильфонного АСТА Р35:
Вентили запорные предназначены для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, пароконденсатных системах, технологических процессах транспортировки нефтепродуктов, слабоагрессивных сред, технической воды. Узнать о том, кто из Российских производителей способен заменить Данфосс, Вы сможете в нашей статье.Рабочая среда вентиля АСТА Р35
Вода, пар, воздух. Ознакомиться с чертежом запорного вентиля, Вы сможете в статье на нашем сайте.Спецификация материалов АСТА Р35
| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | Нержавеющая сталь CF8 (SS304) |
| 2 | Диск | Нержавеющая сталь SS 304 |
| 3 | Седло | Нержавеющая сталь SS 304 |
| 4 | Шток | Нержавеющая сталь SS 304 |
| 5 | Сильфонный узел | Нержавеющая сталь SS 304 |
| 6,7 | Болты, штифты | Углеродистая сталь / Нержавеющая сталь |
| 8 | Уплотнение по штоку | Графит |
| 17 | Уплотнение по корпусу | Графит с нержавеющей сталью |
| 13 | Штурвал | Углеродистая сталь |

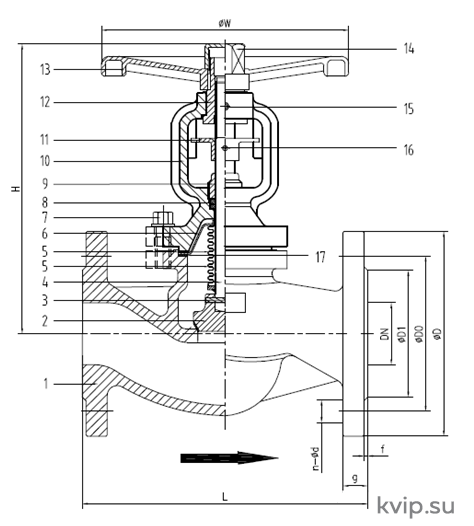

_Р1.png "АСТА Р35 Вентиль сильфонный из нержавеющей стали стали (SS 304, 08Х18Н9)")
Технические параметры вентиля из нержавеющей стали АСТА Р35
- Номинальный диаметр, DN: 15-150 мм;
- Номинальное давление, PN: 1,6/4,0 МПа;
- Мин. температура рабочей среды, Tmin: -60оС;
- Макс. температура рабочей среды, Tmax: 350оС;
- Тип присоединения: фланцевое согласно DIN 2501 / EN1092-1;
- Условия эксплуатации: УХЛ1 по ГОСТ 15150-69.
Весогабаритные характеристики АСТА Р35
| Условный диаметр, DN | Kv, м3/ч | L, мм | H, мм | W, мм | n x d, мм | Вес, кг |
|---|---|---|---|---|---|---|
| 15 | 4,2 | 130 | 200 | 140 | 4х14 | 4,0 |
| 20 | 7,4 | 150 | 200 | 140 | 4х14 | 4,8 |
| 25 | 12,0 | 160 | 215 | 160 | 4х14 | 5,6 |
| 32 | 19,0 | 180 | 215 | 180 | 4х18 | 6,5 |
| 40 | 30,0 | 200 | 230 | 180 | 4х18 | 8,8 |
| 50 | 47,0 | 230 | 230 | 200 | 4х18 | 10,8 |
| 65 | 77,0 | 290 | 280 | 200 | 8х18 | 14,7 |
| 80 | 120,0 | 310 | 280 | 250 | 8х18 | 19,8 |
| 100 | 188,0 | 350 | 370 | 280 | 8х18, 8х22 | 33,0 |
| 125 | 288,0 | 400 | 400 | 300 | 8х18, 8х26 | 49,0 |
| 150 | 410,0 | 480 | 500 | 350 | 8х22, 8х26 | 67,0 |
Наши специалисты помогут в подборе парового и пароконденсатного оборудования, исходя из Ваших параметров.
